Aerodinámica F1: El Secreto de la Velocidad

Al observar un coche de Fórmula 1, es fácil pensar que su diseño busca ser una bala, una forma perfectamente lisa para cortar el aire con la mínima resistencia. Sin embargo, la realidad es mucho más compleja y fascinante. A diferencia de un vehículo diseñado para récords de velocidad en línea recta, un F1 está lleno de apéndices, alas complejas y superficies contorneadas. ¿La razón? El objetivo principal no es solo ser rápido en las rectas, sino dominar las curvas. Aquí es donde entra en juego el concepto más crucial en la F1 moderna: la downforce o carga aerodinámica. Este artículo explora el viaje de la ingeniería aerodinámica en la F1, desde las pruebas físicas tradicionales hasta la simulación computacional y la nueva frontera de la inteligencia artificial.

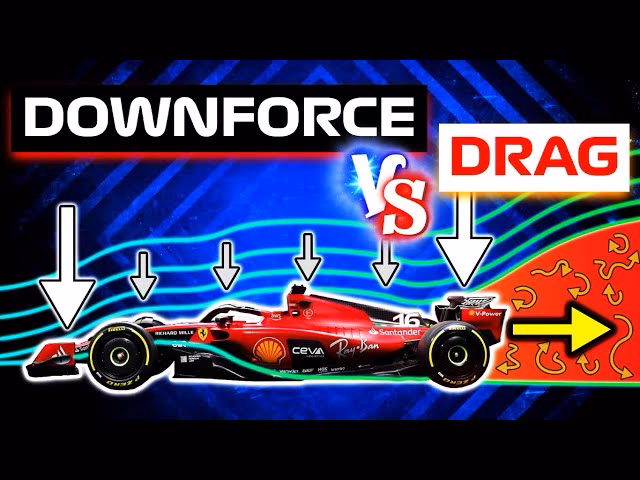

¿Qué es la Downforce y por qué es tan Vital?

La aerodinámica en un coche de calle busca principalmente reducir la resistencia al avance (drag) para mejorar la eficiencia del combustible. En la Fórmula 1, si bien reducir el drag es importante para la velocidad punta, el objetivo primordial es generar una fuerza que empuje el coche hacia el asfalto. Esta fuerza, conocida como downforce, es esencialmente una "sustentación negativa". Mientras un ala de avión genera sustentación para elevarlo, los alerones de un F1 hacen lo contrario: lo pegan al suelo.

Esta fuerza descendente presiona los neumáticos contra la pista con una fuerza mucho mayor que el propio peso del coche. El resultado es un aumento drástico del agarre. Con más agarre, un piloto puede frenar más tarde, mantener una velocidad mucho mayor en el paso por curva y acelerar antes a la salida. En un deporte donde las carreras se ganan o se pierden por milésimas de segundo, la capacidad de ser más rápido en las curvas es el factor diferenciador. A altas velocidades, un coche de F1 genera tanta carga aerodinámica que, teóricamente, podría conducir boca abajo en el techo de un túnel.

Métodos Tradicionales: El Túnel de Viento

Históricamente, la principal herramienta para desarrollar y medir la aerodinámica era el túnel de viento. Los equipos construían modelos a escala (generalmente del 50% o 60%) de sus coches y los colocaban en un túnel donde un potente ventilador genera un flujo de aire a velocidades controladas. Estos modelos están equipados con sensores increíblemente precisos, como células de carga, que miden las fuerzas que actúan sobre ellos, incluyendo la carga aerodinámica y la resistencia.

Otro método clásico es el uso de tubos de Pitot, dispositivos que miden la diferencia de presión entre dos puntos para calcular la velocidad del aire y, a partir de ahí, derivar las fuerzas aerodinámicas. Aunque efectivos, los túneles de viento son extremadamente caros de construir y operar, y las regulaciones de la FIA limitan estrictamente el tiempo que los equipos pueden pasar probando en ellos para controlar los costos y mantener la competencia.

La Revolución Digital: CFD (Dinámica de Fluidos Computacional)

Desde la década de 1990, la simulación por ordenador ha ganado un protagonismo inmenso. La Dinámica de Fluidos Computacional, o CFD, es esencialmente un túnel de viento virtual. Los ingenieros crean un modelo digital en 3D del coche y lo colocan en un dominio virtual que simula el flujo de aire a su alrededor.

El software de CFD resuelve un conjunto de ecuaciones matemáticas increíblemente complejas, conocidas como las ecuaciones de Navier-Stokes, que describen el movimiento de los fluidos. Para hacerlo, el espacio alrededor del coche se divide en millones de pequeñas celdas (una malla computacional), y los cálculos se realizan para cada una de ellas. Este proceso permite a los ingenieros visualizar el flujo de aire, ver las zonas de alta y baja presión, y cuantificar con precisión la downforce y el drag sin necesidad de construir un prototipo físico.

El CFD tiene ventajas significativas: permite probar cientos de variaciones de diseño de forma rápida y relativamente barata. Sin embargo, tiene sus propios desafíos. Las simulaciones de alta fidelidad requieren una potencia de cálculo masiva, utilizando clústeres de supercomputación (HPC) con miles de procesadores que funcionan durante horas para una sola simulación.

Anatomía Aerodinámica: Alerones Delantero y Trasero

Aunque todo el coche está diseñado para funcionar como un sistema aerodinámico integral, los alerones delantero y trasero son los componentes más visibles y cruciales para la generación de downforce.

El Alerón Delantero

Es la primera parte del coche que interactúa con el aire "limpio". Su función es doble: primero, generar carga aerodinámica sobre el eje delantero para dar agarre a las ruedas directrices; segundo, y quizás más importante, acondicionar el flujo de aire que pasará por el resto del coche, dirigiendo las estelas de aire (wakes) de manera controlada para maximizar el rendimiento del suelo, los pontones y el alerón trasero.

El Alerón Trasero

Es el principal generador de downforce del coche. Funciona creando una gran diferencia de presión entre su superficie superior (baja presión) e inferior (alta presión). Está compuesto por varios elementos, incluyendo un plano principal, flaps ajustables (que forman parte del sistema DRS) y endplates (placas laterales) que ayudan a gestionar los vórtices y a hacer el ala más eficiente. Generalmente, el alerón trasero es responsable de la mayor parte de la carga aerodinámica total del vehículo.

Tabla Comparativa: Alerón Delantero vs. Alerón Trasero

El Futuro es Ahora: Inteligencia Artificial en la Aerodinámica

A pesar de su poder, el CFD sigue siendo un proceso lento. Probar una nueva geometría puede llevar horas o incluso días en un superordenador. Aquí es donde la inteligencia artificial (IA) está comenzando una nueva revolución. En lugar de ejecutar una simulación completa desde cero cada vez, los equipos están desarrollando modelos de IA que pueden predecir el rendimiento aerodinámico de un diseño casi instantáneamente.

El proceso funciona de la siguiente manera: se entrena una red neuronal con los datos de miles de simulaciones de CFD anteriores. La IA aprende la compleja relación entre los cambios en la geometría (por ejemplo, una ligera modificación en la curvatura de un flap del alerón) y sus efectos en el flujo de aire, la downforce y el drag. Una vez entrenado, este modelo puede recibir una nueva geometría CAD y, en cuestión de segundos, predecir su rendimiento con un alto grado de precisión.

Un ejemplo práctico es el uso de Redes Neuronales Convolucionales Geométricas (Geometric CNNs). En un caso de estudio, se generó una base de datos de más de 1600 geometrías de alerones delanteros y se simularon mediante CFD. Luego, se utilizó esta base de datos para entrenar un modelo de IA. El resultado fue asombroso: la IA pudo predecir el campo de presión en una nueva geometría en solo 0.1 segundos, una tarea que llevaría horas con CFD convencional, y lo hizo con una precisión estadística (R²) superior al 96%.

Esta tecnología permite a los diseñadores explorar un volumen de conceptos de diseño exponencialmente mayor, iterar más rápido y converger en soluciones óptimas de una manera que antes era imposible. Es la próxima gran arma en la carrera armamentista tecnológica de la Fórmula 1.

Preguntas Frecuentes (FAQ)

• ¿Qué es más importante, la carga aerodinámica (downforce) o la baja resistencia (drag)?

  Depende del circuito. En circuitos con largas rectas como Monza, se prioriza una configuración de bajo drag para maximizar la velocidad punta. En circuitos sinuosos como Mónaco, la máxima downforce es crucial para la velocidad en curva. La clave del éxito es encontrar el equilibrio perfecto para cada trazado.

• ¿Por qué los equipos de F1 todavía usan túneles de viento si tienen CFD y IA?

  El túnel de viento sigue siendo la herramienta de validación final. Las simulaciones de CFD y las predicciones de IA son increíblemente potentes, pero son modelos. El túnel de viento permite correlacionar esos datos virtuales con el mundo físico, asegurando que las simulaciones reflejen la realidad con precisión antes de construir y probar las piezas en la pista.

• ¿Qué es el "aire sucio"?

  El aire sucio es la estela de aire turbulento que deja un coche de F1 a su paso. Cuando un coche persigue a otro y entra en esta estela, el flujo de aire que llega a sus alerones es caótico e impredecible, lo que provoca una pérdida significativa de carga aerodinámica. Esto dificulta que el coche perseguidor pueda seguir de cerca y adelantar, un problema que las regulaciones aerodinámicas recientes han intentado mitigar.

• ¿Veremos estas tecnologías de IA en los coches de calle?

  Sí, aunque de forma diferente. La IA ya se utiliza en la industria automotriz para optimizar el diseño de vehículos de producción en busca de una mejor eficiencia aerodinámica, lo que se traduce en un menor consumo de combustible o una mayor autonomía en los coches eléctricos. La velocidad de desarrollo en la F1 acelera la adopción de estas herramientas en el sector general.

En conclusión, la aerodinámica de un Fórmula 1 es un campo de batalla invisible donde se libra una guerra tecnológica constante. Ha evolucionado desde la intuición y las pruebas físicas en túneles de viento hasta la simulación digital masiva con CFD. Ahora, la inteligencia artificial promete llevar el diseño y la optimización a un nivel completamente nuevo, permitiendo a los ingenieros explorar el futuro del rendimiento a una velocidad sin precedentes. La búsqueda de la perfección aerodinámica nunca se detiene, y es esta incansable innovación la que define la esencia misma de la Fórmula 1.
