Guía del Tamiz por Chorro de Aire Alpine e200 LS

En el mundo del control de calidad y la investigación, el análisis de partículas es un pilar fundamental. Determinar con precisión la distribución del tamaño de las partículas de un material en polvo puede ser la diferencia entre un producto de alta calidad y un lote fallido. Si bien los tamices mecánicos tradicionales han sido el estándar durante décadas, presentan desafíos significativos cuando se trabaja con polvos finos o materiales que tienden a aglomerarse. Es aquí donde la tecnología de tamizado por chorro de aire emerge como una solución superior, y el equipo Alpine Air Jet Sieve e200 LS se posiciona como un referente en esta categoría.

A diferencia de los sistemas que dependen de la vibración y la gravedad, el tamiz por chorro de aire utiliza un principio de funcionamiento ingenioso y altamente eficaz para separar incluso las partículas más difíciles. Este artículo profundiza en el funcionamiento, los beneficios, los modelos disponibles y las consideraciones clave del sistema Alpine, proporcionando una guía completa para laboratorios que buscan optimizar sus procesos de caracterización de materiales.

¿Qué es un Tamiz por Chorro de Aire y Cuál es su Principio de Funcionamiento?

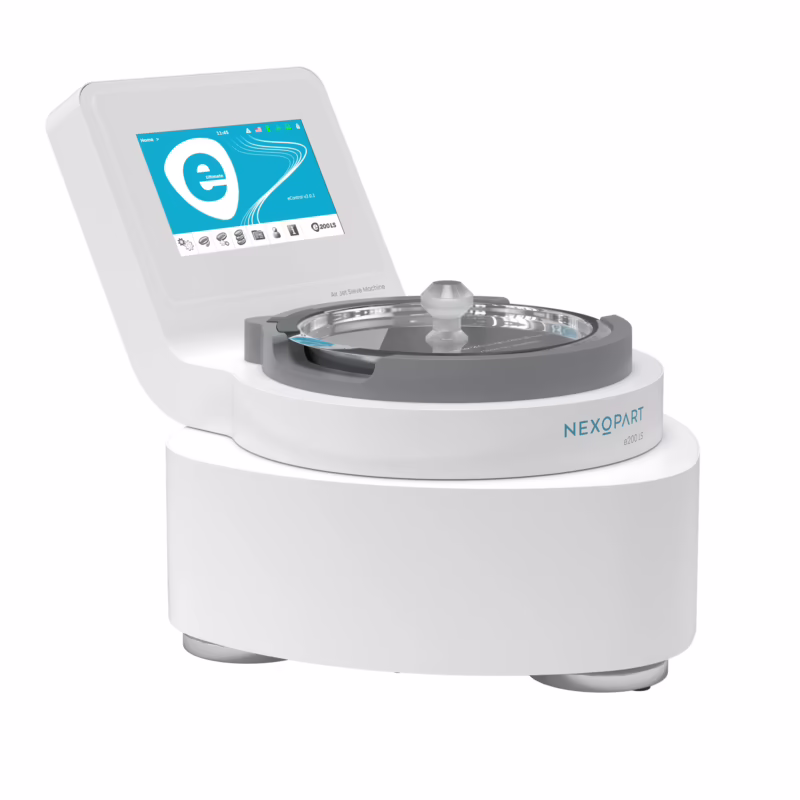

Un tamiz por chorro de aire, como el Alpine e200 LS, es un instrumento de laboratorio diseñado para la separación y determinación del tamaño de partículas de materiales secos y en polvo, típicamente en un rango de 45 a 5,600 micrómetros (µm). Su método se diferencia radicalmente de las tamizadoras mecánicas convencionales.

El proceso comienza colocando una muestra del material sobre un tamiz de ensayo específico, que se sella dentro de una cámara hermética. El corazón del sistema es una boquilla giratoria situada justo debajo de la malla del tamiz. En lugar de sacudir o golpear la pila de tamices, el sistema utiliza una aspiradora industrial para generar un potente flujo de aire negativo. Este vacío succiona aire a través de la boquilla giratoria hacia arriba, atravesando la malla del tamiz.

Este flujo de aire ascendente tiene un doble efecto:

1. Fluidización de la muestra: El aire levanta y dispersa las partículas sobre la malla, creando un lecho fluidizado. Esto asegura que cada partícula tenga múltiples oportunidades de orientarse correctamente y pasar a través de las aberturas de la malla si su tamaño es el adecuado.
2. Desaglomeración: El aire impulsa las partículas hacia arriba contra una tapa de plexiglás transparente. El impacto suave pero constante contra la tapa rompe los cúmulos de partículas (aglomerados) que se forman debido a la humedad o las cargas electrostáticas. Este es el beneficio más significativo sobre los métodos tradicionales, donde la aglomeración puede bloquear la malla y producir resultados completamente erróneos.

Una vez que las partículas finas son separadas, el flujo de aire descendente las arrastra a través de la malla hacia la corriente de vacío, siendo recolectadas por la aspiradora. Después de un tiempo de ciclo predefinido, solo las partículas más grandes que las aberturas de la malla permanecen en el tamiz. El material retenido se pesa para determinar la distribución de tamaño de la muestra original.

Beneficios Clave del Sistema Alpine Air Jet Sieve

La adopción de un sistema como el Alpine e200 LS ofrece ventajas sustanciales que van más allá de la simple separación de partículas, impactando directamente en la eficiencia, la precisión y la conformidad del laboratorio.

• Trazabilidad y Responsabilidad: En industrias reguladas como la farmacéutica, la alimentaria o la aeroespacial, la trazabilidad es innegociable. El Alpine e200 LS cuenta con un sistema de gestión de usuarios donde cada operador debe iniciar sesión para realizar una prueba. Cada análisis queda registrado bajo el nombre del usuario, la fecha y los parámetros utilizados, creando una pista de auditoría completa. Los modelos más avanzados cumplen con normativas como la CFR 21 Parte 11 de la FDA.
• Automatización y Repetibilidad con Preajustes: El software del equipo permite crear y guardar Procedimientos Operativos Estándar (SOPs) para diferentes materiales. Por ejemplo, se puede programar un preajuste para piedra caliza y otro para un pigmento farmacéutico, cada uno con su tiempo de tamizado, presión de vacío y secuencia de tamices. Esto elimina la variabilidad del operador y garantiza que cada prueba se realice exactamente de la misma manera, mejorando drásticamente la repetibilidad de los resultados.
• Integración Directa con Balanzas: Para un flujo de trabajo optimizado, el sistema puede conectarse a una balanza de precisión. El operador puede pesar la muestra inicial, realizar el análisis y luego pesar el material retenido en el tamiz. El software calcula automáticamente los porcentajes y genera informes detallados, que pueden ser exportados a una red, impresos o almacenados en el propio dispositivo.
• Manejo Superior de Muestras Difíciles: Como se mencionó, su capacidad para desaglomerar polvos finos es su mayor fortaleza. Materiales que ciegan o bloquean los tamices en una tamizadora vibratoria son manejados con facilidad, proporcionando datos precisos donde otros métodos fallan.

Comparativa de Modelos: Alpine e200 LS Básico, Ultimate y Security

Hosokawa Alpine ofrece diferentes niveles de software para el e200 LS, permitiendo a los laboratorios elegir el modelo que mejor se adapte a sus necesidades operativas y regulatorias. Es crucial destacar que todos los modelos requieren una aspiradora industrial Karcher para funcionar, lo que representa un costo adicional.

A continuación, se presenta una tabla comparativa de los modelos disponibles:

Tamices Especializados y Compatibilidad

El sistema Alpine utiliza tamices de ensayo de 8 pulgadas (200 mm) de diámetro, diseñados específicamente para su uso con la tecnología de chorro de aire. Los tamices patentados por Alpine vienen equipados con un chip RFID. Este chip almacena información vital como el tamaño de la malla, el número de serie y, lo más importante, el número de veces que se ha utilizado el tamiz. Esta función es invaluable para el seguimiento del desgaste y la programación del mantenimiento o la recalibración.

Para laboratorios que ya cuentan con un inventario de tamices estándar de 8 pulgadas, es posible utilizarlos en el equipo Alpine mediante la compra de un adaptador de compatibilidad. Sin embargo, al usar tamices no RFID, se pierden las ventajas de seguimiento automático que ofrece el sistema integrado.

Preguntas Frecuentes (FAQ)

¿Qué tipo de materiales son ideales para el análisis con un tamiz por chorro de aire?

Es ideal para polvos secos, no grasos y de flujo libre, especialmente aquellos con un tamaño de partícula inferior a 200 µm. Es excepcionalmente eficaz con materiales electrostáticos o que tienden a aglomerarse, como productos farmacéuticos, pigmentos, tóner, cemento, harinas y polvos metálicos para impresión 3D.

¿Cuál es la principal limitación de esta tecnología?

La principal limitación es que solo se puede analizar un tamiz a la vez. A diferencia de una tamizadora mecánica que procesa una pila de 5 a 10 tamices simultáneamente, el proceso con el chorro de aire es secuencial. La muestra retenida en un tamiz debe ser transferida manualmente al siguiente tamiz de mayor tamaño para continuar con el análisis completo de la distribución.

¿Es complicado el mantenimiento del equipo?

El mantenimiento es relativamente sencillo. Consiste principalmente en la limpieza regular de la cámara, la boquilla y la tapa de plexiglás para evitar la contaminación cruzada entre muestras. También es fundamental revisar el estado de los tamices y seguir las recomendaciones del fabricante para su limpieza y recalibración periódica.

¿Por qué el modelo Security es significativamente más caro?

El costo adicional del modelo Security se justifica por su software validado que cumple con los estrictos requisitos de la norma CFR 21 Parte 11 de la FDA. Esto incluye una gestión de usuarios multinivel, pistas de auditoría inalterables, firmas electrónicas y una arquitectura de datos segura, características indispensables para laboratorios que operan bajo un entorno GMP (Buenas Prácticas de Manufactura).

Conclusión: Una Inversión en Precisión y Fiabilidad

El Alpine Air Jet Sieve e200 LS representa más que un simple equipo de laboratorio; es una solución integral para el análisis de partículas que aborda las deficiencias de los métodos tradicionales. Su capacidad única para manejar materiales aglomerantes, combinada con sus avanzadas funciones de automatización y trazabilidad, lo convierten en una herramienta indispensable para cualquier industria donde la precisión y la repetibilidad son críticas. La elección entre los modelos Básico, Ultimate o Security dependerá de las necesidades específicas de flujo de trabajo, gestión de datos y cumplimiento normativo de cada laboratorio, pero en cualquier de sus versiones, el principio de funcionamiento por chorro de aire garantiza un salto cualitativo en la fiabilidad de los resultados del análisis granulométrico.
