Antena GPS: Montaje y Diagnóstico de Fallas

En el mundo del automovilismo y para cualquier conductor apasionado, la precisión es clave. No solo en la pista, sino también en la carretera. Un sistema de navegación GPS fiable es nuestro copiloto indispensable, y el corazón de ese sistema es su antena. Una antena GPS mal ubicada o defectuosa puede convertir un viaje placentero en una auténtica pesadilla de recalculando rutas. Si tienes un sistema Kenwood o similar, esta guía te llevará por el camino correcto, desde la instalación perfecta hasta el diagnóstico de problemas como si fueras un ingeniero de equipo.

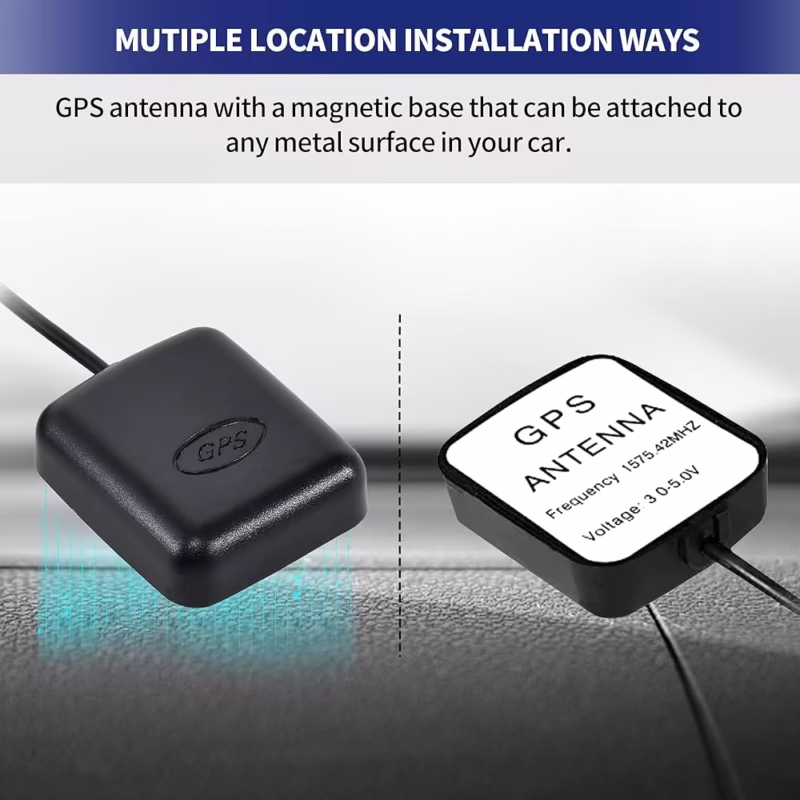

¿Dónde Montar una Antena GPS Kenwood para una Recepción Óptima?

La ubicación de la antena es el primer factor crítico para garantizar una señal fuerte y estable. Aunque la tentación de colocarla en el lugar más accesible es grande, una instalación estratégica marca la diferencia. Afortunadamente, la tecnología ha avanzado a pasos agigantados.

En la mayoría de los vehículos, el mejor lugar para montar la antena GPS es cerca de la parte superior del tablero, pero por debajo de la superficie. Esto significa que puedes ocultarla detrás o encima de la unidad principal de radio o en la parte superior del compartimento de la guantera. Las señales de los satélites hoy en día son tan potentes que pueden penetrar fácilmente el plástico del tablero y el vidrio del parabrisas sin una degradación significativa.

Las ventajas de esta ubicación son dobles:

• Estética y Seguridad: La antena queda completamente oculta, manteniendo la apariencia original del interior de tu coche y evitando llamar la atención de posibles ladrones.
• Protección: Al estar dentro del habitáculo, la antena está protegida de las inclemencias del tiempo, lavados de coche y posibles daños físicos.

Asegúrate de que no haya grandes piezas metálicas directamente encima de la antena, ya que el metal sí puede bloquear las señales GPS. Una ubicación ideal es sobre una superficie plástica plana con una vista lo más clara posible hacia el cielo a través del parabrisas.

Diagnóstico de una Antena GPS: ¿Cómo Saber si Está Fallando?

Incluso con una instalación perfecta, los componentes pueden fallar. Si experimentas pérdida de señal intermitente, una ubicación imprecisa en el mapa o tu sistema tarda una eternidad en fijar una posición, es posible que la antena o su cableado sean los culpables. Antes de pensar en reemplazar todo el sistema, un diagnóstico metódico puede ahorrarte tiempo y dinero.

Paso 1: Inspección Visual Inicial

Lo primero es lo más simple. Apaga el sistema de infoentretenimiento y, si es posible, accede a la parte trasera para inspeccionar la conexión de la antena. Busca signos evidentes de daño:

• El Cable: Revisa toda la longitud del cable en busca de cortes, pellizcos o dobleces extremos que puedan haber dañado los conductores internos.
• El Conector: Asegúrate de que el conector (generalmente de tipo SMA o MCX) esté firmemente enchufado al receptor. Desconéctalo e inspecciónalo en busca de corrosión, suciedad o pines doblados. A veces, simplemente desconectar y volver a conectar puede solucionar un mal contacto.
• La Antena: Si puedes ver la propia antena, comprueba si tiene grietas o daños físicos.

Paso 2: La Prueba Eléctrica con un Multímetro

Si la inspección visual no revela nada, es hora de realizar una prueba más técnica. Necesitarás una herramienta fundamental: un multímetro digital. No necesitas un modelo profesional de alta gama; uno básico será suficiente para este trabajo.

Configuración del Multímetro

Para diagnosticar una antena GPS, utilizaremos dos modos principales:

1. Modo de Continuidad: Generalmente indicado con un símbolo de onda de sonido o un diodo. En este modo, el multímetro emite un pitido si hay una conexión eléctrica ininterrumpida entre las dos puntas de prueba.
2. Modo de Resistencia: Indicado con el símbolo Omega (Ω). Mide la oposición al flujo de corriente.

Realizando la Prueba

Con la antena desconectada del receptor, sigue estos pasos:

1. Prueba del Conductor Central: Coloca una punta del multímetro en el pin central del conector y la otra punta en el pin central del otro extremo del cable (si es un cable de extensión). En modo de continuidad, deberías escuchar un pitido, indicando que el conductor principal no está roto.
2. Prueba de la Malla (Tierra): Repite el proceso, pero esta vez tocando la parte metálica exterior (la malla o blindaje) del conector en ambos extremos. De nuevo, un pitido confirma que la conexión a tierra está intacta.
3. Prueba de Cortocircuito: Ahora, verifica que el conductor central no esté en contacto con la malla. Coloca una punta en el pin central y la otra en la parte metálica exterior del mismo conector. No debería haber continuidad (sin pitido). Si el multímetro pita, significa que hay un cortocircuito en el cable, y este debe ser reemplazado.
4. Prueba de Resistencia: La mayoría de los sistemas de antena GPS utilizan cables con una impedancia característica de 50 ohmios. Configura tu multímetro en el modo de resistencia (Ω). Coloca las puntas como en la prueba de cortocircuito (pin central y malla). Una antena en buen estado debería mostrar una lectura de resistencia muy alta o infinita (circuito abierto, "OL"). La lectura de 50 ohmios se refiere a la impedancia de RF, que no se mide fácilmente con un multímetro estándar, pero verificar que no haya un cortocircuito (lectura cercana a 0 Ω) es el paso crucial aquí.

Tabla de Interpretación de Resultados del Multímetro

¿Qué Hacer si la Antena Está Bien?

Si todas las pruebas indican que la antena y su cableado están en perfecto estado, el problema puede residir en otro lugar. Considera estas opciones:

• Reiniciar la Unidad Principal: Los sistemas de infoentretenimiento son ordenadores complejos. A veces, un simple reinicio puede solucionar fallos de software. La mayoría de las unidades Kenwood tienen un pequeño botón de reinicio (a menudo oculto) que debes presionar con un objeto puntiagudo. Consulta el manual de tu equipo, ya que esto restaurará la unidad a sus ajustes de fábrica.
• Fallo del Receptor: Es posible que el módulo receptor de GPS dentro de la unidad principal haya fallado. Este es un problema más serio que probablemente requerirá servicio técnico profesional.
• Factores Externos: No subestimes el entorno. Conducir entre rascacielos (el efecto "cañón urbano"), dentro de túneles o bajo un follaje de árboles muy denso puede bloquear temporalmente la señal del GPS.

Preguntas Frecuentes (FAQ)

¿Puedo montar la antena GPS en el exterior del coche?

Sí, es una opción válida, especialmente si buscas la máxima intensidad de señal posible. Sin embargo, asegúrate de que la antena esté diseñada para uso exterior (resistente al agua y a los rayos UV) y que la instalación sea segura y el cableado esté bien protegido para evitar daños.

Mi GPS tarda mucho en encontrar la señal inicial, ¿es la antena?

Puede ser. Una antena débil o mal posicionada puede causar una adquisición lenta de satélites (TTFF - Time To First Fix). Sin embargo, también es normal que tarde más si el vehículo ha sido movido una gran distancia mientras estaba apagado o si es la primera vez que se enciende en mucho tiempo.

¿Es difícil reemplazar un cable de antena GPS?

La dificultad depende del vehículo. Pasar el cable desde la ubicación de la antena hasta la unidad principal puede requerir desmontar algunos paneles interiores. Es un trabajo que requiere paciencia para hacerlo de forma limpia y sin dañar nada.

¿Qué hago si después de todo el GPS sigue fallando?

Si has verificado la antena, el cableado y has reiniciado la unidad sin éxito, lo más probable es que el problema resida en el hardware interno del receptor GPS. En este punto, la mejor opción es consultar con un instalador de audio para coches profesional o contactar al soporte técnico de Kenwood.
