Embrague y Caja de Cambios: El Dúo de la Potencia

En el universo del automovilismo deportivo, donde cada milisegundo cuenta y la potencia bruta de un motor debe ser domada con precisión quirúrgica, existe un dúo mecánico que actúa como el corazón y el cerebro de la transmisión: el embrague y la caja de cambios. Desde un monoplaza de Fórmula 1 rugiendo en Monza hasta un coche de WRC derrapando en los bosques de Finlandia, la perfecta sincronización de estos dos componentes es lo que separa una vuelta rápida de un desastre mecánico. Son los encargados de traducir la furia del motor en velocidad controlada sobre el asfalto o la tierra, una danza de engranajes y fricción que todo aficionado al motor debe comprender.

https://www.youtube.com/watch?v=es-US

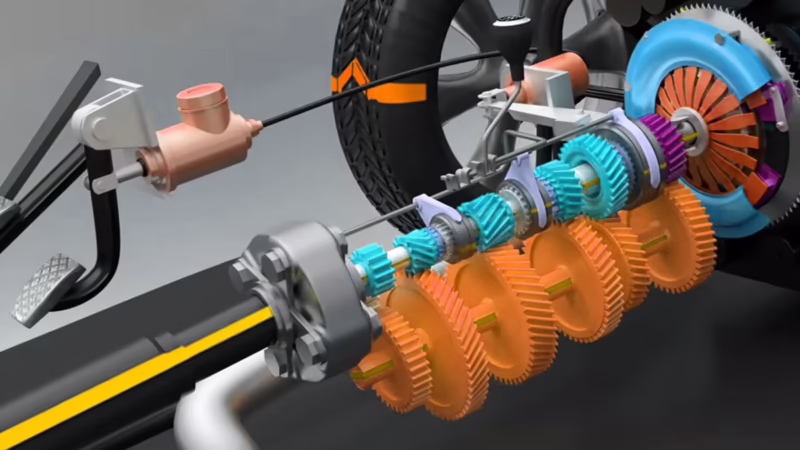

El Embrague: El Interruptor Maestro de la Potencia

Imagina el embrague como un interruptor increíblemente robusto y preciso. Su misión principal es simple pero crítica: conectar y desconectar el motor de la caja de cambios. Cuando el piloto pisa el pedal del embrague (o activa la leva en el volante), está interrumpiendo el flujo de potencia. Esto permite seleccionar una nueva marcha sin que los engranajes sufran daños catastróficos. Al soltarlo, el flujo se reanuda, y la potencia vuelve a las ruedas. Este proceso, que en un coche de calle es una acción cotidiana, en competición se convierte en un arte que define arranques, adelantamientos y la propia vida útil de la mecánica.

Componentes Clave del Embrague

Aunque el concepto es sencillo, su ejecución depende de varias piezas que trabajan en perfecta armonía:

• Volante Motor: Es un disco pesado atornillado al cigüeñal del motor. Su inercia ayuda a suavizar el funcionamiento del motor y sirve como la superficie de acoplamiento principal para el embrague.
• Disco de Embrague: También conocido como disco de fricción, es la pieza que se sitúa entre el volante motor y el plato de presión. Sus caras están recubiertas de un material de alta fricción. En competición, en lugar de compuestos orgánicos como en los coches de calle, se utilizan materiales exóticos como la cerámica o el carbono-carbono para soportar temperaturas extremas y ofrecer un acoplamiento más agresivo y ligero.
• Plato de Presión (Maza): Es un conjunto de resortes (normalmente un diafragma) que presiona con una fuerza inmensa el disco de embrague contra el volante motor, asegurando que no haya deslizamiento y que toda la potencia se transmita.
• Collarín de Empuje (Cojinete de Desembrague): Cuando el piloto acciona el embrague, este cojinete es el que empuja el diafragma del plato de presión para liberar el disco de embrague, interrumpiendo así la transmisión de potencia.

En categorías como la Fórmula 1, los embragues son obras de arte de la ingeniería. Son multidisco, extremadamente pequeños (apenas del tamaño de la palma de una mano) y fabricados en carbono para minimizar la inercia rotacional, permitiendo cambios de marcha casi instantáneos. El control de este embrague desde las levas del volante durante la salida es uno de los momentos de mayor tensión y habilidad para un piloto.

La Caja de Cambios: El Cerebro de la Transmisión

Si el embrague es el interruptor, la caja de cambios es el cerebro que decide cuánta de esa potencia se convierte en fuerza (par motor) y cuánta en velocidad. Su función es multiplicar o desmultiplicar el par del motor a través de un conjunto de engranajes de diferentes tamaños. Es el equivalente a los cambios de una bicicleta: una marcha baja proporciona mucha fuerza para arrancar o salir de una curva lenta, mientras que una marcha alta permite alcanzar velocidades máximas en las rectas sacrificando aceleración.

La elección de las relaciones de cambio es una de las decisiones estratégicas más importantes para los ingenieros de un equipo. Para un circuito revirado como Mónaco, se eligen relaciones cortas que favorecen la aceleración. Para un templo de la velocidad como Monza, se opta por relaciones largas para maximizar la velocidad punta en sus interminables rectas.

Tipos de Cajas de Cambios en Competición

La evolución en el motorsport ha dado lugar a diferentes tipos de cajas de cambios, cada una con sus ventajas y desafíos:

• Manual en H: La caja tradicional, usada en categorías históricas y algunas de iniciación. Requiere que el piloto mueva la palanca a través de un patrón en forma de 'H' y utilice la técnica del punta-tacón (heel-and-toe) en las reducciones para igualar las revoluciones del motor y la transmisión, evitando bloqueos en el eje trasero.
• Caja Secuencial: El estándar en la mayoría de coches de Rally, Turismo y GT. El piloto solo necesita empujar la palanca hacia adelante para bajar de marcha o tirar de ella hacia atrás para subir. Es mucho más rápida y fiable que una caja en H, ya que es imposible saltarse una marcha accidentalmente.
• Seamless-Shift (Cambio Continuo): La joya de la corona, utilizada en Fórmula 1 y MotoGP. Es una evolución de la caja secuencial que permite preseleccionar la siguiente marcha antes de realizar el cambio. El resultado es una transición casi instantánea (en el orden de 3-5 milisegundos) donde la entrega de potencia a las ruedas es prácticamente ininterrumpida. Esto no solo mejora la aceleración, sino también la estabilidad del coche durante el cambio.

Tabla Comparativa de Cajas de Cambios de Competición

La Sincronización Perfecta: ¿Freno o Embrague Primero?

Una pregunta común entre los conductores, tanto de calle como aspirantes a piloto, es el orden correcto de los pedales al frenar. La respuesta depende de la velocidad. La regla general es que, mientras el coche se mueva por encima de la velocidad mínima a la que el motor funciona cómodamente en esa marcha, se debe frenar primero para aprovechar el freno motor. El embrague solo se pisa justo antes de que las revoluciones caigan tanto que el motor corra riesgo de calarse. Por ejemplo, si vas en tercera a 80 km/h, frenas primero y, cuando la velocidad baja a unos 20-25 km/h, pisas el embrague para detenerte o reducir a segunda.

Sin embargo, si ya circulas a la velocidad mínima de la marcha (por ejemplo, 15 km/h en segunda), debes pisar el embrague primero y luego el freno para evitar que el motor se cale bruscamente. En competición, esta interacción es mucho más compleja, con técnicas como el frenado con pie izquierdo que permiten mantener el motor en su rango óptimo de revoluciones mientras se modula la velocidad con el freno.

Preguntas Frecuentes (FAQ)

¿Qué es el "punto de embrague" y por qué es tan crucial en las salidas?

El punto de embrague, o "punto de mordida", es el punto exacto en el recorrido del pedal (o leva) donde el disco de embrague empieza a hacer contacto con el volante motor. Dominar este punto es la clave para una salida perfecta. Un piloto de F1 puede pasar horas practicando para encontrar el punto exacto y modularlo a la perfección, evitando que las ruedas patinen en exceso o que el motor se cale, ganando así posiciones vitales antes de la primera curva.

¿Por qué los coches de F1 tienen 8 marchas?

Los motores de F1 son increíblemente puntiagudos, lo que significa que entregan su máxima potencia en un rango de revoluciones muy estrecho y alto. Tener 8 marchas permite a los ingenieros escalonar las relaciones de cambio de forma muy cerrada. Esto asegura que, en cada cambio, el motor caiga justo en el inicio de su banda de potencia óptima, maximizando la aceleración en todo momento y en cualquier tipo de curva.

¿Qué es el "punta-tacón" (heel-and-toe)?

Es una técnica de conducción avanzada para coches con caja manual y tres pedales. Al frenar para una curva, el piloto usa la punta del pie derecho para presionar el freno y, simultáneamente, el talón de ese mismo pie para dar un golpe de acelerador mientras el pie izquierdo pisa el embrague. Este golpe de gas sube las revoluciones del motor para que coincidan con las de la marcha inferior que se va a engranar. Esto produce una reducción suave, evita el bloqueo del eje trasero y prepara el coche para salir de la curva con la máxima potencia.

¿Se puede dañar la caja de cambios por un mal uso?

Absolutamente. Un cambio brusco sin usar el embrague correctamente puede dañar los sincronizadores (anillos que ayudan a igualar la velocidad de los engranajes). El error más temido es el "money shift", que ocurre al reducir a una marcha demasiado baja por error (por ejemplo, de quinta a segunda en lugar de a cuarta a alta velocidad). Esto puede sobrerrevolucionar el motor hasta el punto de la destrucción mecánica, una reparación extremadamente costosa.

En conclusión, el embrague y la caja de cambios son mucho más que simples componentes mecánicos. Son la interfaz entre la voluntad del piloto y la potencia de la máquina. Su correcta operación y la tecnología que los envuelve son fundamentales en la búsqueda incesante de la velocidad, demostrando que en el automovilismo, la fuerza bruta sin control y precisión no sirve de nada.
