19/07/2023
En el mundo de la alta potencia, ya sea en la industria pesada, centros de datos o incluso en el corazón técnico de un equipo de competición, entender el flujo de energía es crucial. Los sistemas trifásicos son la columna vertebral de la distribución eléctrica moderna, pero calcular sus parámetros, especialmente la corriente, puede parecer un desafío. Sin embargo, con las herramientas y conceptos adecuados, este cálculo se convierte en un proceso lógico y accesible. Esta guía desglosará paso a paso cómo calcular la corriente en sistemas trifásicos, desde los fundamentos hasta aplicaciones prácticas, asegurando que tengas el conocimiento para manejar estos potentes circuitos con confianza y precisión.
- Conceptos Fundamentales: Potencia, Tensión y el Factor de Potencia
- El Cálculo en Sistemas Monofásicos: La Base de Todo
- El Salto a Trifásica: ¿Cómo se Calcula la Corriente?
- Tabla Comparativa: Monofásico vs. Trifásico
- El Desafío de los Sistemas Desbalanceados
- Aplicación Práctica: Motores y Generadores
- Preguntas Frecuentes (FAQ)
Conceptos Fundamentales: Potencia, Tensión y el Factor de Potencia
Antes de sumergirnos en las fórmulas, es vital establecer una base sólida sobre los tres pilares de nuestros cálculos: la potencia, la tensión y el factor de potencia. A menudo se confunden, pero cada uno juega un papel distinto y esencial.
- Potencia Real (W o kW): Es la potencia que realiza un trabajo útil, como encender una luz, mover un motor o alimentar un servidor. Se mide en vatios (W) o kilovatios (kW).
- Potencia Aparente (VA o kVA): Es el producto del voltaje y la corriente en un circuito. Representa la "potencia total" que la fuente debe suministrar, incluyendo tanto la potencia real como la potencia reactiva (potencia necesaria para crear campos magnéticos y eléctricos). Se mide en voltamperios (VA) o kilovoltamperios (kVA).
La relación entre estas dos potencias nos la da el Factor de Potencia (FP). Este es un número adimensional entre 0 y 1 que representa la eficiencia con la que se utiliza la energía. Un factor de potencia de 1 (o 100%) significa que toda la potencia aparente se convierte en potencia real. Un factor de potencia más bajo indica una mayor proporción de potencia reactiva, lo que significa que se necesita más corriente para realizar el mismo trabajo útil.
La fórmula que los une es simple pero poderosa:
kW = kVA x FP
O, despejando la potencia aparente, que es la que usaremos para calcular la corriente:
kVA = kW / FP
El Cálculo en Sistemas Monofásicos: La Base de Todo
Para dominar lo complejo, primero hay que entender lo simple. Un sistema monofásico, como el que se encuentra en la mayoría de los enchufes domésticos, es el punto de partida perfecto. El cálculo de la corriente es directo.
Imaginemos una carga que consume 23 kW de potencia con una tensión de 230 V y un factor de potencia de 0.86. ¿Cuál es la corriente?
- Calcular la Potencia Aparente (kVA): Usamos la fórmula que acabamos de ver.
kVA = kW / FP = 23 / 0.86 = 26.7 kVA - Convertir a Voltiamperios (VA): Para que las unidades coincidan con los voltios, convertimos kVA a VA multiplicando por 1000.
26.7 kVA * 1000 = 26,700 VA - Calcular la Corriente (A): La corriente es simplemente la potencia aparente dividida por la tensión.
Corriente (A) = VA / Tensión (V) = 26,700 / 230 = 116 A
Este proceso lógico es la base sobre la que construiremos nuestros cálculos trifásicos.
El Salto a Trifásica: ¿Cómo se Calcula la Corriente?

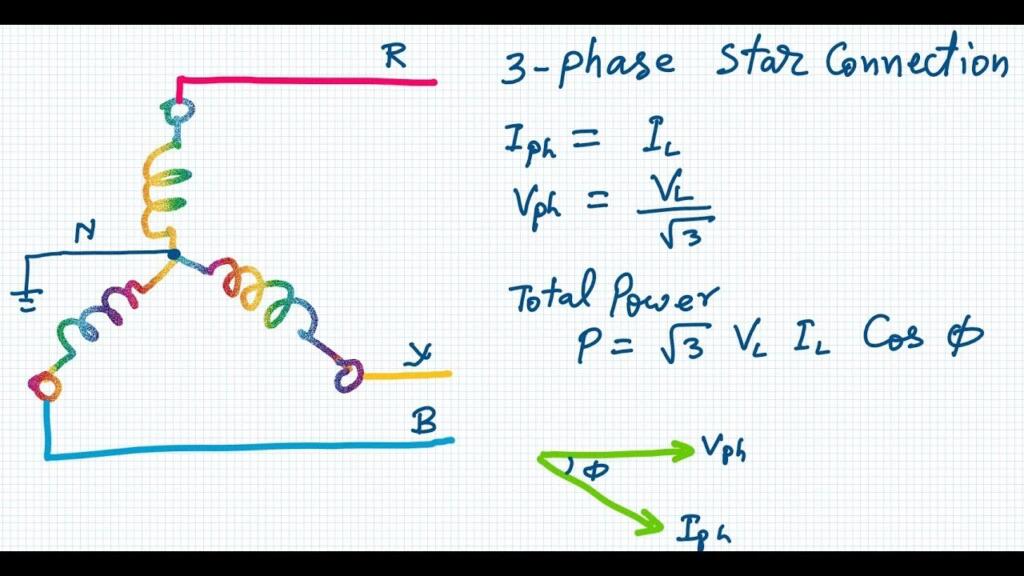

Un sistema trifásico es, en esencia, tres circuitos de corriente alterna que operan con un desfase de 120 grados entre sí. Esto proporciona un flujo de potencia mucho más constante y eficiente. La principal diferencia a nivel de cálculo es la tensión. En un sistema trifásico, tenemos dos valores de tensión:
- Tensión de Fase (V_LN): La tensión medida entre una línea (fase) y el neutro.
- Tensión de Línea (V_LL): La tensión medida entre dos líneas (fases).
Estas dos tensiones están relacionadas por un factor mágico: la raíz cuadrada de tres (√3), aproximadamente 1.732. Esta constante surge de la relación vectorial de las fases desfasadas 120 grados.
V_LL = V_LN x √3
Ahora, veamos los métodos para calcular la corriente en sistemas con cargas balanceadas, es decir, donde cada fase consume la misma cantidad de potencia.
Método 1: Simplificación a Monofásico
La forma más intuitiva de resolver un problema trifásico es convertirlo en tres problemas monofásicos idénticos. Si la carga total está balanceada, cada fase es responsable de un tercio de la potencia total.
Tomemos como ejemplo una carga trifásica balanceada que consume 36 kW, con un factor de potencia de 0.86 y una tensión de línea (V_LL) de 400 V.
- Calcular la Tensión de Fase (V_LN): Necesitamos la tensión que ve cada "componente monofásico" del sistema.
V_LN = V_LL / √3 = 400 / 1.732 = 230.9 V (redondeado a 230 V para simplificar) - Calcular la Potencia por Fase: Dividimos la potencia total por 3.
Potencia por fase = 36 kW / 3 = 12 kW - Calcular la Potencia Aparente por Fase (kVA): Aplicamos la misma lógica que en el caso monofásico.
kVA por fase = kW por fase / FP = 12 / 0.86 = 13.95 kVA (13,950 VA) - Calcular la Corriente de Fase (A): Finalmente, calculamos la corriente para una de las fases. En un sistema balanceado, la corriente será la misma en las tres.
Corriente (A) = VA por fase / V_LN = 13,950 / 230 = 60.65 A
Método 2: La Fórmula Directa

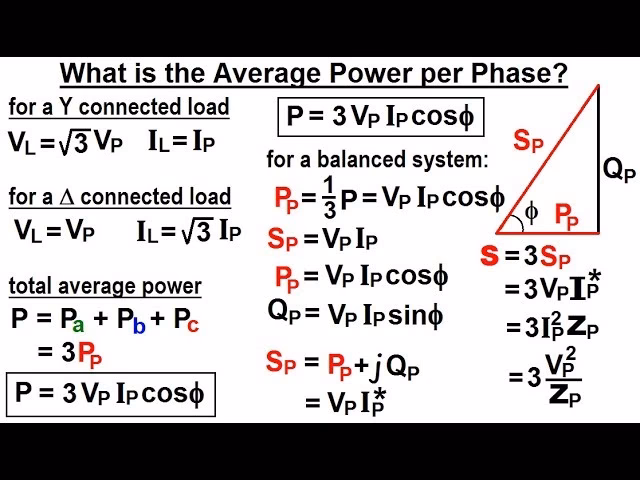

Para aquellos que prefieren una fórmula única, existe una ecuación directa para calcular la corriente en un sistema trifásico balanceado. Esta fórmula incorpora directamente la raíz cuadrada de tres para tener en cuenta la naturaleza del sistema.
La fórmula de potencia trifásica es:
Potencia (W) = V_LL x Corriente (A) x √3 x FP
Despejando la Corriente (A), obtenemos la fórmula maestra:
Corriente (A) = Potencia (W) / (V_LL x √3 x FP)
Apliquémosla a nuestro ejemplo anterior (36 kW = 36,000 W):
Corriente (A) = 36,000 / (400 x 1.732 x 0.86) = 36,000 / 595.55 = 60.45 A
Como se puede observar, ambos métodos arrojan prácticamente el mismo resultado. La pequeña diferencia se debe al redondeo decimal. El segundo método es más rápido y directo, preferido en entornos profesionales.
Tabla Comparativa: Monofásico vs. Trifásico
| Característica | Sistema Monofásico | Sistema Trifásico |
|---|---|---|
| Conductores | 2 (Fase, Neutro) | 3 o 4 (3 Fases, opcionalmente Neutro) |
| Entrega de Potencia | Pulsante | Constante y uniforme |
| Fórmula de Potencia | P = V x I x FP | P = V_LL x I x √3 x FP |
| Eficiencia | Menor para alta potencia | Mayor, requiere menos cobre para la misma potencia |
| Aplicaciones Típicas | Residencial, pequeños comercios, iluminación | Industrial, motores grandes, centros de datos, distribución |
El Desafío de los Sistemas Desbalanceados
El mundo real no siempre es perfecto. En muchas instalaciones, especialmente comerciales o residenciales con múltiples cargas monofásicas, el sistema puede estar desbalanceado. Esto significa que la corriente (y por tanto la potencia) no es la misma en cada una de las tres fases.
En este escenario, no podemos usar la fórmula trifásica directa. Debemos volver al enfoque monofásico, pero calculando cada fase por separado.
Supongamos un sistema de 400 V (V_LL), lo que nos da una V_LN de 230 V. Las corrientes medidas son:
- Fase 1: 80 A
- Fase 2: 70 A
- Fase 3: 82 A
Para encontrar la potencia aparente total, calculamos la de cada fase y luego las sumamos:
- Potencia Aparente Fase 1:
80 A x 230 V = 18,400 VA = 18.4 kVA - Potencia Aparente Fase 2:
70 A x 230 V = 16,100 VA = 16.1 kVA - Potencia Aparente Fase 3:
82 A x 230 V = 18,860 VA = 18.86 kVA
Potencia Aparente Total del Sistema:18.4 + 16.1 + 18.86 = 53.36 kVA
Si conociéramos el factor de potencia de cada carga, podríamos convertir estos valores de kVA a kW para obtener la potencia real total.
Aplicación Práctica: Motores y Generadores
Cálculo para Motores Trifásicos
Los motores son una de las cargas trifásicas más comunes. Su cálculo de corriente tiene una particularidad: la eficiencia. La potencia en kW que figura en la placa de un motor es su potencia de salida mecánica (en el eje), no la potencia eléctrica que consume. La eficiencia nos dice qué porcentaje de la potencia eléctrica de entrada se convierte en trabajo mecánico útil.
La fórmula para la corriente de plena carga de un motor es:
Corriente (A) = Potencia (kW) / (V_LL x √3 x FP x Eficiencia)
Note que tanto el Factor de Potencia como la Eficiencia (ambos valores entre 0 y 1) están en el denominador, ya que representan pérdidas en la conversión de energía eléctrica a mecánica.
Selección del Generador Adecuado
Una vez calculada la carga total (en kVA o kW), a menudo el siguiente paso es seleccionar un generador capaz de alimentarla. Los fabricantes de generadores especifican dos tipos de potencia:
- Prime Power (Potencia Principal): La potencia que el generador puede suministrar de forma continua con una carga variable. Es la capacidad al 100%.
- Stand-by Power (Potencia de Emergencia): Generalmente un 10% mayor que la Prime Power. Es la potencia máxima que puede suministrar por un número limitado de horas al año.
Una regla de oro en la industria es dimensionar el generador para que la carga normal de operación represente aproximadamente el 80% de su capacidad Prime Power. Esto le da al generador un margen de maniobra y asegura una operación eficiente.
Fórmula de dimensionamiento:Prime Power Requerida = Carga Total Calculada x 1.25
Además, es una buena práctica añadir un 10-20% extra a la carga total calculada para prever futuras expansiones.
Preguntas Frecuentes (FAQ)
¿Por qué se multiplica por la raíz cuadrada de 3 (√3) en los cálculos trifásicos?
Este factor no es arbitrario. Proviene de la relación geométrica (vectorial) entre las tensiones de línea y las tensiones de fase. Como las fases están desfasadas 120 grados, la tensión entre dos de ellas (V_LL) no es el doble de la tensión de una fase a neutro (V_LN), sino √3 veces mayor.
¿Qué es el factor de potencia y por qué es importante?
Es la medida de la eficiencia con que se utiliza la energía eléctrica. Un factor de potencia bajo (cercano a 0) significa que se está consumiendo mucha corriente para realizar poco trabajo útil, lo que resulta en cables más gruesos, mayores pérdidas de energía en la distribución y posibles penalizaciones por parte de la compañía eléctrica.
¿Puedo usar la fórmula monofásica para un sistema trifásico?
No directamente. Para usar un enfoque monofásico en un sistema trifásico balanceado, primero debes dividir la potencia total por 3 y usar la tensión de fase (V_LN), no la de línea (V_LL), como se demostró en el "Método 1".
¿Qué sucede si los voltajes están desbalanceados?
Si no solo las corrientes sino también los voltajes entre fases son diferentes, los cálculos se vuelven significativamente más complejos. Las fórmulas simples ya no son válidas y se requiere un análisis de redes eléctricas más avanzado, utilizando métodos como las leyes de Kirchhoff o el análisis de componentes simétricas, que están fuera del alcance de esta guía introductoria.
