El Campo Magnético Giratorio: La Chispa de la Era AC

En el corazón de casi toda la maquinaria moderna, desde los electrodomésticos más humildes hasta las colosales turbinas industriales, reside un principio físico de una elegancia y una potencia asombrosas: el campo magnético giratorio. Esta fuerza invisible, que danza al ritmo de la corriente eléctrica, es la piedra angular del motor de corriente alterna (AC), el verdadero caballo de batalla de la segunda revolución industrial y un pilar fundamental de nuestro mundo tecnológico actual. Comprender su origen no solo nos lleva a un viaje por la física y la ingeniería, sino también a una fascinante historia de genios, rivalidades y descubrimientos que cambiaron para siempre la forma en que aprovechamos la energía.

¿Qué es Exactamente un Campo Magnético Giratorio?

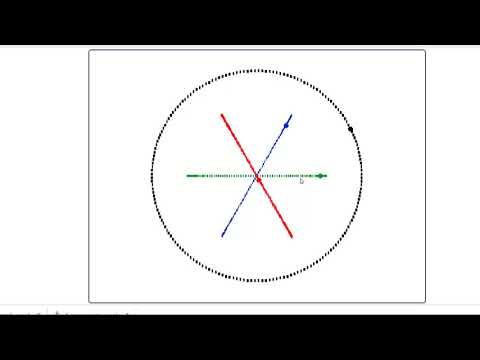

Imaginemos un campo magnético no como una fuerza estática, como la de un imán de nevera, sino como un vector que rota en el espacio a una velocidad constante y uniforme. Eso es, en esencia, un campo magnético giratorio. No se genera con imanes que giran físicamente, sino a través de una ingeniosa interacción de corrientes eléctricas alternas. El principio se basa en la superposición de múltiples campos magnéticos estacionarios que varían en intensidad con el tiempo.

Para visualizarlo, pensemos en tres focos de luz dispuestos en un círculo, a 120 grados uno del otro. Si encendemos y apagamos cada foco de forma secuencial y suave, la mancha de luz más brillante parecerá moverse en círculo. De manera análoga, el campo magnético giratorio se crea utilizando tres bobinas de alambre (electroimanes) dispuestas físicamente a 120 grados de distancia entre sí. Cuando estas bobinas son alimentadas por un sistema de corriente alterna trifásica —donde cada fase de la corriente también está desfasada 120 grados en el tiempo—, los campos magnéticos que cada una produce se combinan. El resultado neto no es tres campos pulsantes, sino un único campo magnético de magnitud constante que gira suavemente, como una ola perfecta en un estanque circular.

El Teorema de Ferraris: La Receta para la Rotación

La formulación precisa de este fenómeno se conoce como el "Teorema de Ferrari". Y aquí es importante hacer una aclaración crucial para los aficionados al motor: no hablamos de Enzo Ferrari ni de la icónica Scuderia de Maranello. El mérito corresponde al físico e ingeniero italiano Galileo Ferraris.

En 1885, Ferraris descubrió y formuló la "receta" para generar este campo rotatorio. Su teorema establece que: si se disponen tres bobinas en el espacio desfasadas 120° entre sí y se alimentan con un sistema de tensiones trifásico, cuyas fases están desfasadas 120° en el tiempo, el resultado es la generación de un campo magnético giratorio.

Este principio fue una revelación. Demostró que era posible crear movimiento mecánico a partir de la electricidad sin necesidad de conmutadores o escobillas, componentes que generaban chispas, desgaste y limitaciones en los motores de corriente continua (DC) de la época. El descubrimiento de Ferraris sentó las bases teóricas para el motor de inducción, una máquina simple, robusta y eficiente.

Una Batalla de Gigantes: ¿Tesla o Ferraris?

La historia de la ciencia rara vez es una línea recta con un único protagonista. El campo magnético giratorio es un ejemplo perfecto de descubrimiento casi simultáneo, lo que generó una controversia histórica sobre su autoría.

• Galileo Ferraris: Investigó y construyó un modelo funcional de su motor de inducción en 1885, utilizándolo para demostraciones en su laboratorio en Turín. Sin embargo, era un académico más centrado en la teoría que en la comercialización. No publicó sus hallazgos de manera formal hasta 1888, en un artículo para la Real Academia de Ciencias de Turín.
• Nikola Tesla: De forma independiente, el brillante inventor serbio-americano Nikola Tesla concibió la idea del campo magnético giratorio en 1882. Durante años, trabajó incansablemente para perfeccionar un sistema polifásico de corriente alterna, incluyendo generadores, transformadores y, crucialmente, un motor. A diferencia de Ferraris, Tesla tenía una visión comercial y patentó su motor de inducción en 1888, unos meses antes de que el artículo de Ferraris ganara notoriedad internacional.

Aunque Ferraris fue el primero en demostrar el principio, Tesla fue quien lo patentó y, con el respaldo del industrial George Westinghouse, lo convirtió en la tecnología que ganaría la "Guerra de las Corrientes" contra el sistema de corriente continua de Thomas Edison. Hoy, ambos son reconocidos por sus contribuciones fundamentales, aunque el nombre de Tesla ha quedado más grabado en la cultura popular como el padre del sistema de corriente alterna.

Los Cimientos del Descubrimiento

Ni Ferraris ni Tesla trabajaron en el vacío. Su genialidad fue conectar conceptos que otros científicos habían observado décadas antes.

• François Arago (1824): El físico francés demostró un fenómeno conocido como "el disco de Arago". Observó que si se hacía girar un imán de herradura sobre un disco de cobre, el disco comenzaba a girar también, a pesar de no ser magnético. Estaba presenciando los efectos de las corrientes parásitas y la inducción, la semilla del campo giratorio.
• Walter Baily (1879): Casi seis décadas después, el físico inglés Walter Baily sustituyó los imanes permanentes de Arago por cuatro electroimanes. Al encenderlos y apagarlos manualmente en una secuencia, logró hacer girar un disco de cobre, creando el primer y muy rudimentario motor de inducción.

Estos experimentos demostraron que el magnetismo podía inducir movimiento, pero fue la aplicación de la corriente alterna polifásica por parte de Ferraris y Tesla lo que transformó una curiosidad de laboratorio en una tecnología revolucionaria.

De la Teoría a la Práctica Mundial

La validación final del sistema trifásico llegó rápidamente. Basándose en los principios de Ferraris y Tesla, el ingeniero alemán de origen ruso Mijáil Dolivo-Dobrovolsky desarrolló un generador y un motor trifásicos mucho más prácticos y potentes. En 1891, su tecnología fue la protagonista de la Exposición Internacional de Electrotecnia de Fráncfort, donde se transmitió energía eléctrica a lo largo de 175 km, un hito que demostró la superioridad de la corriente alterna para la distribución de energía a gran escala.

Tabla Comparativa de Pioneros

El Legado: Un Mundo en Movimiento

El impacto del campo magnético giratorio es incalculable. Sin él, no tendríamos la red eléctrica como la conocemos. Los motores de inducción basados en este principio son omnipresentes por su simplicidad, fiabilidad y bajo coste. Mueven bombas de agua, ventiladores, compresores, cintas transportadoras, herramientas eléctricas, y son el corazón de electrodomésticos como lavadoras y frigoríficos. Más recientemente, las variantes avanzadas de estos motores se han convertido en un componente clave en la propulsión de los vehículos eléctricos, cerrando el círculo de la revolución eléctrica iniciada hace más de un siglo.

Preguntas Frecuentes (FAQ)

¿Quién inventó realmente el campo magnético giratorio?

Es un caso clásico de descubrimiento independiente. Galileo Ferraris fue el primero en formular y demostrar el principio en 1885, pero Nikola Tesla lo desarrolló de forma independiente y fue el primero en patentarlo en 1888. Ambos son considerados figuras clave en su descubrimiento.

¿Para qué sirve el campo magnético giratorio?

Su aplicación principal y más importante es ser el principio de funcionamiento del motor de corriente alterna (AC), especialmente el motor de inducción. Permite convertir la energía eléctrica en energía mecánica de rotación de manera eficiente y sin contacto físico (escobillas).

¿El "Teorema de Ferrari" tiene algo que ver con los coches Ferrari?

No, en absoluto. Es una coincidencia de nombres. El teorema lleva el nombre de su descubridor, el físico italiano Galileo Ferraris (1847-1897), y no tiene ninguna relación con Enzo Ferrari, fundador de la famosa marca de automóviles.

¿Por qué se utiliza un sistema trifásico?

Un sistema trifásico es ideal porque la suma de las tres corrientes desfasadas 120 grados produce una fuerza magnetomotriz resultante que es constante en magnitud y gira a una velocidad uniforme. Los sistemas monofásicos no producen un campo giratorio verdadero (producen un campo pulsante), y aunque los sistemas bifásicos pueden hacerlo, el trifásico ofrece una entrega de potencia más suave y un uso más eficiente de los conductores.

En conclusión, el campo magnético giratorio es mucho más que una simple curiosidad de la física electromagnética. Es la fuerza invisible que impulsó el progreso del siglo XX y que sigue moviendo nuestro mundo en el siglo XXI. Un testimonio del poder de la ciencia para desvelar los secretos de la naturaleza y ponerlos al servicio de la humanidad, gracias a la visión de mentes brillantes como las de Ferraris y Tesla.
