Motores Monofásicos: Guía Completa de Giro y Tipos

Los motores eléctricos monofásicos son el corazón de innumerables aparatos y herramientas que utilizamos en nuestro día a día, desde electrodomésticos hasta maquinaria de taller. A diferencia de sus hermanos mayores, los motores trifásicos, los monofásicos presentan un desafío fundamental: cómo empezar a girar con una sola fase de corriente alterna. Esta aparente limitación ha dado lugar a ingeniosas soluciones de diseño que definen sus diferentes tipos y aplicaciones. En este artículo exhaustivo, desentrañaremos el misterio detrás de su arranque, exploraremos en detalle los distintos tipos de motores monofásicos que existen y, lo más importante, aprenderemos un truco práctico y esencial: cómo invertir su sentido de giro.

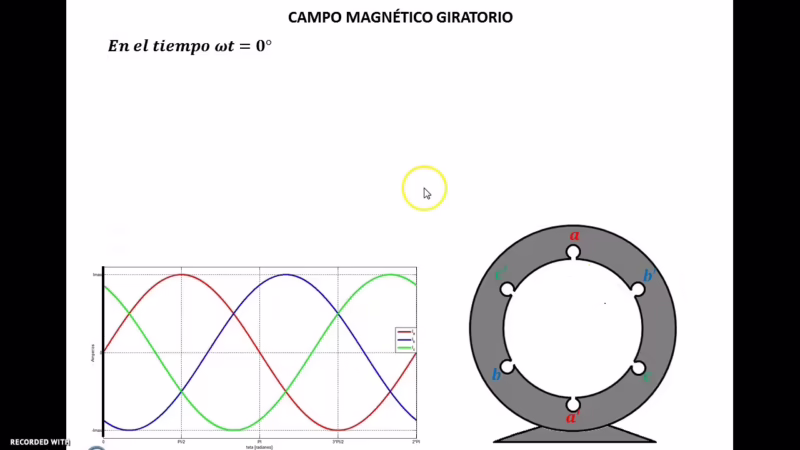

El Secreto del Arranque: La Creación del Campo Magnético Giratorio

Un motor eléctrico funciona gracias a la interacción de campos magnéticos. Mientras que una fuente de alimentación trifásica crea de forma natural un campo magnético que rota en el estator, impulsando al rotor a seguirlo, una fuente monofásica genera un campo magnético que es meramente pulsante. Este campo alterna su polaridad, pero no gira, por lo que no puede inducir un par de arranque en el rotor para que este comience a moverse por sí mismo. Es como empujar un columpio perfectamente desde arriba; no se moverá hacia adelante ni hacia atrás.

Para superar este obstáculo, los motores monofásicos necesitan un "empujón" inicial. La solución más común y efectiva es la creación de un segundo campo magnético desfasado en el tiempo y en el espacio respecto al principal. Esto se logra mediante el uso de una bobina auxiliar o de arranque, colocada en el estator junto a la bobina principal de trabajo. Para generar el desfase necesario, se conecta un condensador en serie con esta bobina auxiliar. El condensador altera la fase de la corriente que pasa por la bobina de arranque, haciendo que su campo magnético alcance su pico en un momento diferente al del campo de la bobina principal. La combinación de estos dos campos magnéticos desfasados crea un verdadero campo magnético giratorio, que finalmente proporciona el par de arranque necesario para que el rotor comience a girar.

Cómo Invertir el Sentido de Giro de un Motor Monofásico a 220V

Una de las tareas más comunes al instalar o adaptar un motor monofásico es asegurarse de que gire en la dirección correcta para la aplicación deseada. Afortunadamente, invertir el sentido de giro es un procedimiento relativamente sencillo que no requiere componentes adicionales, solo una reconfiguración en la caja de conexiones del motor. Es crucial entender que este proceso es diferente al de los motores trifásicos, donde basta con intercambiar dos de las tres fases.

El método se basa en cambiar la polaridad de la bobina de arranque con respecto a la bobina principal. Esto se realiza modificando la distribución de las pletinas metálicas que se encuentran en el bornero de conexiones. Este procedimiento es válido tanto para motores de arranque medio (con un condensador) como para los de alto par de arranque (con dos condensadores).

Procedimiento Paso a Paso:

1. Seguridad primero: Antes de manipular cualquier conexión, asegúrate de que el motor esté completamente desconectado de la fuente de alimentación.
2. Accede a la caja de conexiones: Retira la tapa de la caja de conexiones del motor para exponer el bornero con sus terminales y pletinas.
3. Identifica la configuración actual: Generalmente, los motores vienen de fábrica configurados para girar en el sentido de las agujas del reloj (visto desde el frente del eje). Observa cómo están dispuestas las pletinas (puentes metálicos) que conectan los terminales. Usualmente, verás terminales marcados como U1, U2 (bobina principal) y Z1, Z2 (bobina auxiliar).
4. Modifica las pletinas para el giro inverso: Para cambiar el sentido de giro, debes invertir las conexiones de la bobina auxiliar.
   • Giro a derechas (sentido horario): La configuración típica conecta la alimentación a U1 y Z2, con una pletina uniendo U2 y Z1.
   • Giro a izquierdas (sentido antihorario): Para invertir el giro, debes cambiar las pletinas. La nueva configuración conectará la alimentación a U1 y Z1, con la pletina uniendo ahora U2 y Z2.
5. Verifica y cierra: Una vez realizado el cambio, asegúrate de que todas las tuercas estén bien apretadas. Vuelve a colocar la tapa de la caja de conexiones y prueba el motor brevemente para confirmar que el sentido de giro es el deseado.

Para facilitar esta tarea, es recomendable usar un destornillador de tubo hexagonal. También existe la opción de instalar un selector o inversor de giro externo, que permite cambiar la dirección con solo accionar un interruptor, eliminando la necesidad de manipular las pletinas internas.

Tipos de Motores Monofásicos: Una Clasificación Detallada

La forma en que se genera el par de arranque define los principales tipos de motores monofásicos. Cada uno tiene sus propias características de rendimiento, coste y complejidad, lo que los hace adecuados para diferentes aplicaciones.

1. Motor de Fase Partida

Es el diseño más básico. Como se mencionó, utiliza una bobina de arranque en paralelo con la bobina de trabajo. La bobina de arranque está hecha con un alambre más fino y tiene mayor resistencia, lo que crea un ligero desfase magnético de forma natural. Una vez que el motor alcanza aproximadamente el 75% de su velocidad nominal, un interruptor centrífugo montado en el eje se abre por la fuerza centrífuga, desconectando la bobina de arranque. A partir de ese momento, el motor funciona únicamente con la bobina principal. Su par de arranque es moderado y son económicos, ideales para ventiladores, sopladores y pequeñas bombas.

2. Motor con Condensador de Arranque

Para aplicaciones que requieren un mayor empuje inicial, este motor es la solución. Es constructivamente similar al de fase partida, pero añade un condensador de arranque en serie con la bobina auxiliar. Este componente provoca un desfase mucho mayor entre las corrientes de las dos bobinas, lo que resulta en un par de arranque significativamente más alto (hasta un 200-400% del par nominal). Al igual que en el motor de fase partida, el interruptor centrífugo desconecta tanto la bobina de arranque como el condensador una vez alcanzada la velocidad de trabajo. Son comunes en compresores, bombas de agua, refrigeradores y herramientas de taller.

3. Motor con Condensador Permanente y de Arranque

Este es el diseño de más alto rendimiento. Utiliza dos condensadores: uno de arranque de alta capacidad (similar al tipo anterior) y uno de marcha o permanente, de menor capacidad. El condensador de arranque y la bobina auxiliar son desconectados por el interruptor centrífugo, pero el condensador de marcha permanece conectado en serie con la bobina auxiliar durante todo el funcionamiento. Este segundo condensador mejora la eficiencia del motor, el factor de potencia y proporciona un funcionamiento más suave y silencioso. Son ideales para maquinaria pesada y aplicaciones que demandan alta eficiencia, como aires acondicionados y compresores de gran tamaño.

4. Motor de Polos Sombreados (o Espira de Sombra)

Es el más simple, económico y menos potente de todos. No tiene bobina de arranque ni interruptor centrífugo. En su lugar, una parte de cada polo del estator está rodeada por una espira de cobre en cortocircuito, llamada espira de sombra. Esta espira retrasa el cambio del flujo magnético en la zona que abarca, creando un campo magnético débil que se mueve a través de la cara del polo y genera un par de arranque muy bajo. Su eficiencia es pobre, pero su simplicidad y bajo coste los hacen perfectos para aplicaciones de baja potencia como pequeños ventiladores, humidificadores o motores de tocadiscos.

5. Motor Universal

El motor universal es una categoría especial, ya que puede funcionar tanto con corriente alterna (CA) como con corriente continua (CC). Su diseño es similar al de un motor de serie de CC, con un estator bobinado y un rotor bobinado (conmutador y escobillas). Ofrece un par de arranque muy elevado y altas velocidades de rotación. Sin embargo, su principal desventaja es que su velocidad varía mucho con la carga, y si funciona en vacío, puede "embalarse" y alcanzar velocidades peligrosamente altas. Son los motores que encontramos en taladros, licuadoras, aspiradoras y otras herramientas portátiles y electrodomésticos.

Tabla Comparativa de Motores Monofásicos

Preguntas Frecuentes (FAQ)

¿Por qué un motor monofásico zumba pero no arranca?

Este es un síntoma clásico de un fallo en el circuito de arranque. Las causas más comunes son un condensador de arranque defectuoso, un interruptor centrífugo atascado o averiado, o una bobina de arranque quemada. El motor intenta funcionar solo con la bobina principal, que no puede generar un par de arranque.

¿Qué es exactamente el interruptor centrífugo y para qué sirve?

Es un dispositivo mecánico montado en el eje del motor. Su función es desconectar el circuito de arranque (bobina auxiliar y condensador) cuando el motor ha alcanzado una velocidad suficiente (generalmente el 75-80% de la velocidad nominal). Esto protege la bobina de arranque, que no está diseñada para funcionar de forma continua.

¿Puedo reemplazar el condensador de mi motor por uno de cualquier valor?

No. Es crucial utilizar un condensador con la misma capacidad (medida en microfaradios, µF) y un voltaje nominal igual o superior al original. Un condensador con una capacidad incorrecta puede reducir el par de arranque o dañar la bobina auxiliar. Un voltaje inferior al requerido puede hacer que el condensador falle prematuramente.

¿Qué sucede si el interruptor centrífugo no se abre?

Si el interruptor centrífugo falla y permanece cerrado, la bobina de arranque y el condensador de arranque seguirán energizados después de que el motor haya arrancado. Estos componentes no están diseñados para un funcionamiento continuo y se sobrecalentarán rápidamente, lo que muy probablemente resultará en su destrucción y en un fallo del motor.
