En el vertiginoso mundo del automovilismo deportivo, cada milisegundo cuenta. Una parada en boxes, un cambio de componente, el flujo de un fluido vital... todo debe ocurrir con una precisión y velocidad asombrosas. Detrás de estas operaciones de alta velocidad se esconden componentes que, aunque a menudo pasan desapercibidos, son absolutamente cruciales para el éxito y la seguridad. Hoy nos sumergimos en el universo de los acoples, y en particular, en el rol fundamental que juega el acople hembra en cualquier coche de competición, desde un Fórmula 1 hasta un prototipo de Le Mans.
- ¿Qué es un Acople y Cuál es la Diferencia entre Macho y Hembra?
- El Papel Crucial del Acople Hembra en la Competición
- No Todos los Metales son Iguales: Materiales de Acoples en Motorsport
- Tipos de Acoples que Dominan los Boxes y la Pista
- Tabla de Tamaños AN y Aplicaciones Comunes
- Preguntas Frecuentes (FAQ)
¿Qué es un Acople y Cuál es la Diferencia entre Macho y Hembra?
En su forma más básica, un sistema de acople está compuesto por dos piezas diseñadas para conectar dos mangueras o una manguera a un componente fijo (como un radiador, una pinza de freno o un depósito). Estas dos piezas se conocen como macho y hembra.
- Acople Macho: A menudo llamado "enchufe" o "plug", es la parte que se inserta. Generalmente, posee las roscas o el mecanismo de bloqueo en su exterior.

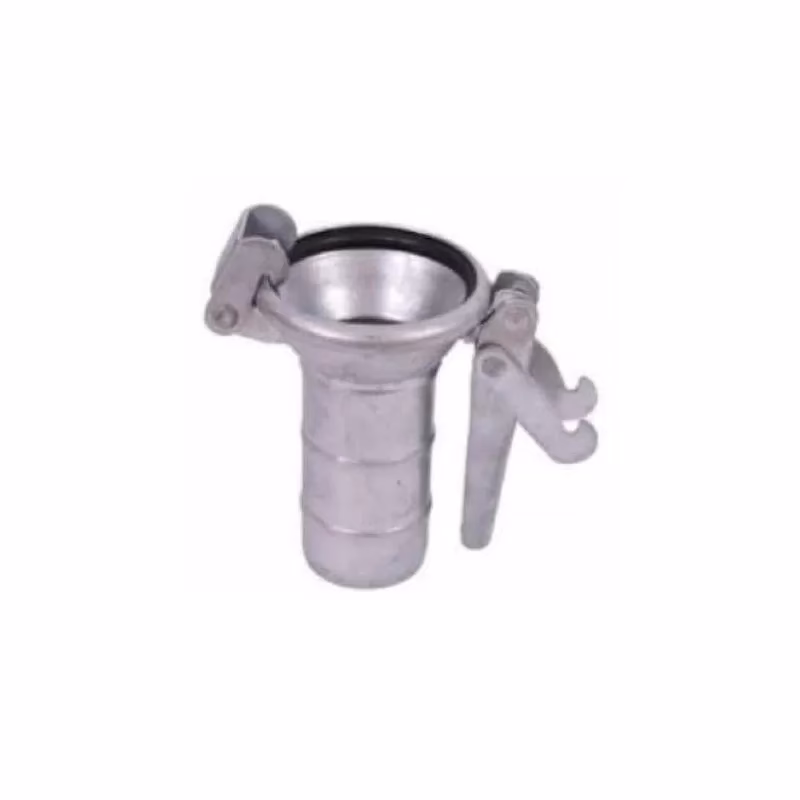

- Acople Hembra: Conocido como "receptáculo" o "jack", es la parte que recibe al acople macho. Sus roscas o mecanismos de anclaje se encuentran en el interior.
La regla de oro, tanto en un taller doméstico como en el box de Red Bull Racing, es la compatibilidad. Un acople macho de un tipo o estándar específico solo puede conectarse con un acople hembra del mismo tipo. Mezclar estándares o series, incluso si parecen similares a simple vista, puede resultar en fugas, pérdida de presión y fallos catastróficos que en una carrera pueden significar el abandono o algo mucho peor.
El Papel Crucial del Acople Hembra en la Competición
Si bien ambas partes son necesarias, el acople hembra a menudo incorpora la tecnología más compleja y vital, especialmente en aplicaciones de motorsport. La característica más importante es la inclusión de una válvula de cierre automático. Esto significa que mientras el acople macho no está conectado, una válvula interna en el acople hembra permanece sellada, impidiendo que el fluido (ya sea líquido de frenos, refrigerante, aceite o combustible) se derrame.
Esta funcionalidad es la base de los sistemas de "desconexión en seco" o dry-break. Imagina una parada en boxes en el WEC (World Endurance Championship). El mecánico conecta la manguera de repostaje al coche. El acople macho de la manguera se inserta en el acople hembra del coche, abriendo ambas válvulas simultáneamente y permitiendo que el combustible fluya a un ritmo increíble. Al desconectar, ambas válvulas se cierran de forma instantánea y hermética, sin derramar ni una sola gota de combustible. Esto no solo es vital para la velocidad de la operación, sino que es una medida de seguridad contra incendios absolutamente fundamental.
Este mismo principio se aplica al cambiar una pinza de freno completa sin necesidad de purgar todo el sistema, o al desconectar líneas de aceite o refrigerante para un cambio rápido de motor. El acople hembra, con su válvula integrada, es el guardián que mantiene los fluidos vitales donde deben estar.
No Todos los Metales son Iguales: Materiales de Acoples en Motorsport
Mientras que en aplicaciones domésticas los acoples pueden ser de plástico o latón, en el automovilismo de élite los materiales son seleccionados por su resistencia, peso y durabilidad bajo condiciones extremas de presión y temperatura.
- Acero Inoxidable: Extremadamente robusto y resistente a la corrosión y a las altas temperaturas. Es común encontrarlo en sistemas de frenos y líneas hidráulicas de alta presión donde el peso no es la máxima prioridad.
- Aluminio de Grado Aeroespacial: Es el material predilecto en la mayoría de las aplicaciones de competición. Ofrece una excelente relación resistencia-peso. Para protegerlo de la corrosión y el desgaste, casi siempre se somete a un proceso de anodizado.
- Titanio: El material cumbre. Más ligero que el acero y más fuerte que el aluminio, es la opción para equipos de primer nivel como los de F1, donde cada gramo cuenta. Su coste es, por supuesto, significativamente mayor.
El anodizado del aluminio no solo cumple una función protectora. También permite codificar por colores los diferentes sistemas del vehículo. Es común ver acoples rojos para el sistema de combustible, azules para el aceite, negros o plateados para el refrigerante y verdes para sistemas de aire. Esto ayuda a los mecánicos a identificar rápidamente las líneas y evitar errores críticos durante las frenéticas paradas en boxes.
Tipos de Acoples que Dominan los Boxes y la Pista
Existen diversos estándares y diseños de acoples en el motorsport, cada uno optimizado para una función específica.
Acoples de Desconexión en Seco (Dry-Break)
Como ya mencionamos, son el estándar para cualquier sistema de fluidos que requiera una conexión y desconexión rápida y sin fugas. Son obligatorios en muchas categorías para el repostaje de combustible y muy utilizados en sistemas de frenos, embragues hidráulicos y refrigeración.
Aunque técnicamente son "fittings" o conexiones roscadas más que acoples rápidos, el estándar AN es la base de toda la fontanería de un coche de carreras. Se identifican por un número precedido de un guion (ej. -4 AN, -6 AN). El acople macho tiene una punta cónica de 37 grados que sella contra el asiento cónico del acople hembra, creando una unión metálica muy segura y reutilizable sin necesidad de juntas o selladores. La mayoría de los acoples rápidos de motorsport utilizan roscas AN para conectarse a las mangueras.
Acoples Neumáticos Rápidos
Son los que vemos en acción en cada parada en boxes de F1 o IndyCar. Conectan las pistolas de impacto a las mangueras de aire comprimido y también se utilizan para los sistemas de gatos neumáticos (air jacks) que levantan el coche del suelo en segundos. Priorizan un alto flujo de aire y una conexión/desconexión instantánea.
Tabla de Tamaños AN y Aplicaciones Comunes
Para entender mejor el lenguaje de los tamaños en el motorsport, aquí tienes una tabla orientativa del estándar AN:
| Tamaño AN | Diámetro Nominal Manguera (pulgadas) | Aplicaciones Típicas en Motorsport |
|---|---|---|
| -3 AN | 3/16" | Líneas de freno de alta presión, líneas de embrague hidráulico. |
| -4 AN | 1/4" | Alimentación de aceite del turbo, manómetros de presión. |
| -6 AN | 3/8" | Líneas de combustible (baja presión), sistemas de dirección asistida. |
| -8 AN | 1/2" | Líneas de combustible (alta presión), líneas de aceite. |
| -10 AN / -12 AN | 5/8" / 3/4" | Sistemas de refrigeración de aceite, sistemas de cárter seco. |
| -16 AN / -20 AN | 1" / 1-1/4" | Líneas principales de refrigerante del motor (radiador). |
Preguntas Frecuentes (FAQ)
¿Por qué son tan caros los acoples de competición?
El precio se justifica por varios factores: el uso de materiales exóticos y ligeros como el titanio o aluminio aeroespacial, el mecanizado de precisión con tolerancias mínimas para garantizar un sellado perfecto a altas presiones, y los rigurosos procesos de prueba y certificación (como los de la FIA) para garantizar la máxima fiabilidad y seguridad.
¿Se puede usar un acople de una marca con otra?
Generalmente, no. Aunque dos acoples de diferentes fabricantes parezcan idénticos y sean del mismo tamaño, las tolerancias internas y los diseños de las válvulas pueden variar. Para sistemas críticos como los frenos o el combustible, es imperativo usar siempre parejas macho y hembra del mismo fabricante y serie para garantizar una conexión segura y sin fugas.
¿Qué mantenimiento requieren estos acoples?
El mantenimiento es clave. Requieren inspecciones regulares en busca de daños, desgaste en las juntas tóricas (O-rings) y limpieza para evitar que la suciedad comprometa el sellado. Las juntas internas deben reemplazarse periódicamente, especialmente en sistemas que manejan fluidos corrosivos como el combustible de competición o el líquido de frenos.
En conclusión, el humilde acople hembra es mucho más que una simple pieza de conexión. Es una obra de ingeniería de precisión que juega un papel silencioso pero indispensable en el rendimiento, la eficiencia y, sobre todo, la seguridad de cada coche que sale a la pista. La próxima vez que veas una parada en boxes ejecutada a la perfección, recuerda que detrás de esa velocidad y fluidez, hay un sistema de acoples trabajando en perfecta armonía.
