Flow-Vis F1: El Secreto Pintado en los Coches

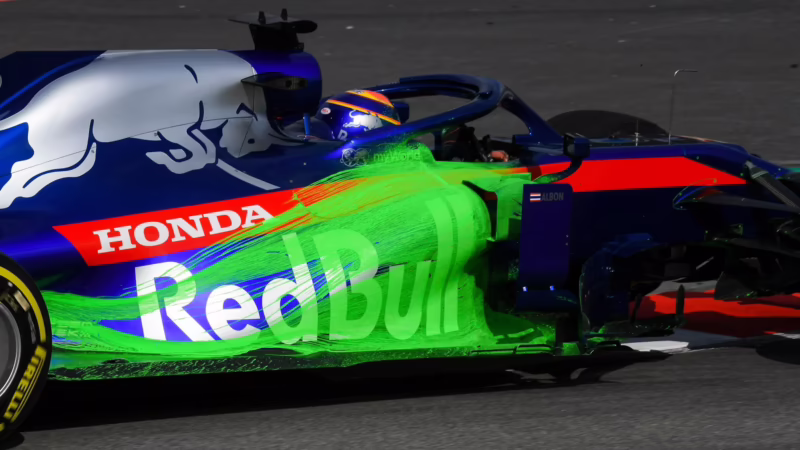

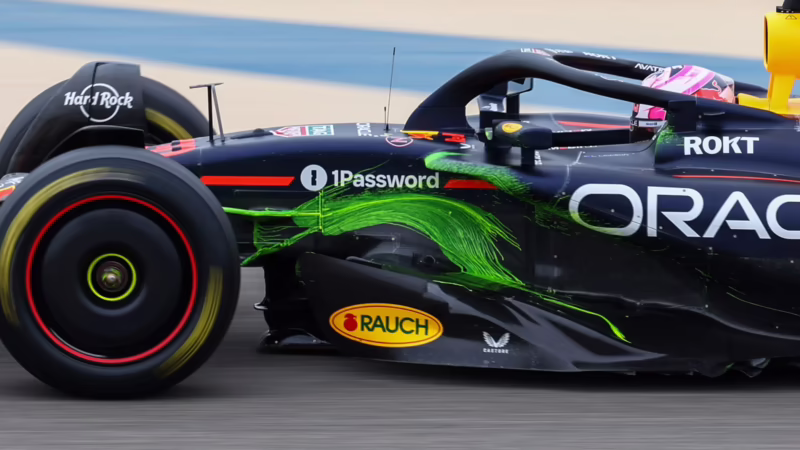

Cada inicio de temporada de Fórmula 1, durante los cruciales test de pretemporada, los aficionados más observadores notan un detalle peculiar en los monoplazas. Vistosas manchas de pintura, generalmente de colores fluorescentes como verde, naranja o amarillo, cubren partes específicas de la carrocería. Lejos de ser un error o un capricho artístico, esta técnica es una de las herramientas de diagnóstico más importantes para los equipos: se llama Flow-Vis, y es la clave para visualizar lo invisible y desentrañar los secretos del rendimiento aerodinámico.

¿Qué es Exactamente el Flow-Vis?

El término "Flow-Vis" es una abreviatura de "Flow Visualisation" (Visualización de Flujo). Se trata de una pintura especial compuesta por una mezcla de polvo fluorescente muy fino y un aceite ligero, comúnmente parafina. Esta sustancia no es una simple pintura decorativa; actúa como un sensor temporal que permite a los ingenieros ver, literalmente, cómo se comporta el aire al pasar sobre la superficie del coche.

La aerodinámica es el factor de rendimiento más crítico en la Fórmula 1 moderna. El objetivo principal es generar la mayor cantidad de carga aerodinámica (downforce) con la menor resistencia al avance (drag) posible. Sin embargo, el aire es invisible, y aunque los equipos cuentan con potentes herramientas de simulación como la Dinámica de Fluidos Computacional (CFD) y los túneles de viento, nada sustituye la confirmación en el mundo real. Aquí es donde el Flow-Vis se convierte en un aliado indispensable.

El Proceso: De la Pintura al Análisis Detallado

El uso del Flow-Vis sigue un protocolo metódico y preciso. No se aplica al azar, sino que es un procedimiento cuidadosamente planificado para obtener la información más valiosa posible en el limitado tiempo de pista.

El proceso se puede desglosar en los siguientes pasos:

1. Aplicación: Antes de que el coche salga del garaje, los ingenieros aplican generosamente la pintura Flow-Vis en las áreas de interés. Estas pueden ser los alerones delanteros y traseros, los pontones (sidepods), el suelo del coche, el difusor o cualquier nuevo componente que se quiera evaluar.
2. Salida a Pista: Con la pintura aún húmeda, el piloto saca el coche a la pista. Generalmente, se realiza una vuelta de instalación o una tanda corta a una velocidad representativa.
3. La Magia del Viento: A medida que el monoplaza acelera y recorre las curvas, el flujo de aire interactúa con la mezcla. El aceite ligero de parafina comienza a evaporarse por la acción del viento, dejando atrás el polvo fluorescente. El aire arrastra este polvo, creando patrones de líneas y acumulaciones que siguen exactamente las trayectorias del flujo de aire sobre la superficie.
4. Regreso a Boxes: Una vez completada la tanda, el coche vuelve inmediatamente al garaje. Es crucial que regrese rápido para que los patrones no se alteren.
5. Análisis Fotográfico: En el box, el equipo de ingenieros fotografía exhaustivamente las áreas pintadas con cámaras de alta resolución. Estas imágenes son el verdadero tesoro. Se analizan al detalle para interpretar lo que el viento ha "dibujado" sobre el coche.

Descifrando los Secretos del Viento

Los patrones que deja el Flow-Vis son un mapa detallado del comportamiento aerodinámico. Para un ojo no entrenado, pueden parecer simples manchas, pero para un aerodinamista, cuentan una historia compleja sobre la eficiencia del coche.

La información que revelan es crucial:

• Líneas de Flujo: Las finas líneas que se forman indican la dirección y la velocidad del aire. Si las líneas son suaves, uniformes y siguen el contorno de la carrocería, indican un flujo "adherido" o laminar, que es lo deseable, ya que es un flujo eficiente que genera carga aerodinámica de manera predecible.
• Puntos de Separación: Las áreas donde la pintura se acumula o muestra patrones caóticos son una señal de alarma. Indican una separación del flujo de aire, es decir, el punto donde el aire se "despega" de la superficie del coche. La separación crea turbulencias, aumenta drásticamente el drag y provoca una pérdida repentina de downforce. Identificar y corregir estos puntos es una prioridad absoluta.
• Vórtices y Estructuras de Flujo: El Flow-Vis también permite visualizar la forma, la fuerza y la trayectoria de los vórtices generados por componentes como los alerones o el suelo. Estos vórtices son diseñados intencionadamente para dirigir el aire hacia zonas clave, como el difusor, y su correcto funcionamiento es vital.

Rob Smedley, reconocido ingeniero que ha trabajado para equipos como Ferrari y Williams, lo explica así: "Pintas el coche generosamente, luego sale y, a medida que alcanza velocidad y pasa por las curvas, la pintura se seca porque el aceite ligero se evapora. Al final, puedes visualizar muy claramente qué tipo de estructuras de flujo tienes. Cuando lo analizamos, normalmente buscamos cosas como la separación, es decir, dónde se está separando el flujo y no estamos obteniendo estructuras de flujo decentes. Eso puede decir mucho a los aerodinamistas sobre lo que está ocurriendo aguas arriba, y con suerte, les ayuda a rectificar ciertos problemas en el coche".

La Conexión Crucial con las Simulaciones

El Flow-Vis no es una herramienta que trabaje de forma aislada. Su valor principal reside en su capacidad para validar los datos obtenidos en las herramientas de simulación. Los equipos invierten millones en superordenadores para ejecutar simulaciones de CFD y en sofisticados túneles de viento donde prueban modelos a escala. Sin embargo, ambos métodos tienen limitaciones y no replican perfectamente las condiciones de una pista real. El Flow-Vis es el puente entre la teoría y la práctica, la prueba definitiva que confirma si el coche se comporta en el asfalto como predecían los modelos. Este proceso se conoce en la ingeniería como correlación, y es fundamental para confiar en las herramientas de desarrollo.

Tabla Comparativa de Herramientas Aerodinámicas

Preguntas Frecuentes sobre el Flow-Vis

¿El Flow-Vis afecta el rendimiento del coche mientras está en pista?

El efecto es mínimo y despreciable para el propósito de la prueba. La pintura añade un peso insignificante y su textura podría alterar mínimamente el flujo de aire, pero el objetivo de una tanda con Flow-Vis no es marcar un tiempo de vuelta rápido, sino recopilar datos aerodinámicos en una o dos vueltas representativas.

¿Por qué se usa principalmente en los test de pretemporada?

La pretemporada es el momento ideal porque los equipos están validando el concepto base de su nuevo coche. Es la primera oportunidad para asegurarse de que el monoplaza real se comporta como indicaban las simulaciones. Durante un fin de semana de Gran Premio, el tiempo en pista es extremadamente limitado y se centra en la puesta a punto para la carrera, no en la validación de conceptos fundamentales.

¿Todos los equipos utilizan la misma mezcla de Flow-Vis?

La composición básica (polvo fluorescente y aceite) es la misma para todos, pero cada equipo puede tener sus propias variaciones secretas. Pueden experimentar con diferentes tipos de aceite para controlar el tiempo de secado o con distintas concentraciones de polvo para mejorar la visibilidad de los patrones.

¿Es una técnica moderna?

No, la visualización de flujo es una técnica clásica en el campo de la aerodinámica que se ha utilizado durante décadas en la industria aeroespacial y automotriz. Sin embargo, la Fórmula 1 la ha perfeccionado y la ha convertido en una herramienta de diagnóstico rápido y altamente visible, integrada perfectamente en sus procesos de desarrollo.

En conclusión, esa llamativa pintura que adorna los coches de F1 en los test es mucho más que una simple mancha de color. Es la manifestación visible de una ciencia invisible, una herramienta que traduce el lenguaje del viento en datos procesables. El Flow-Vis es un testimonio de la incesante búsqueda de la perfección aerodinámica, demostrando que en la Fórmula 1, cada detalle, incluso una capa de pintura, puede ser la clave para encontrar esas décimas de segundo que separan la victoria del fracaso.
