Frenos en F1: El Secreto de la Deceleración Extrema

Si le preguntas a cualquier piloto de una fórmula de promoción que prueba un coche de Fórmula 1 por primera vez qué es lo que más le impresiona, la respuesta casi unánime será siempre la misma: los frenos. En un monoplaza con casi 1000 CV de potencia y capaz de generar más de 4G de fuerza lateral en las curvas, es la brutal capacidad de deceleración, que supera los 5G, la que se lleva toda la atención y deja una marca imborrable en el cuerpo y la mente del piloto. Lograr esta increíble hazaña, detener el coche desde más de 300 km/h en apenas unos segundos y en una distancia mínima, es el resultado de una compleja sinfonía de aerodinámica, mecánica de precisión y electrónica de vanguardia.

Un Rendimiento de Otro Planeta

Para poner en perspectiva lo que significa una frenada de 5G, imaginemos la aproximación a la curva 13 del Circuito Gilles Villeneuve de Montreal. Un piloto llega a unos 340 km/h (210 mph), y en tan solo 2.09 segundos, reduce su velocidad a 133 km/h (83 mph). Todo esto ocurre en un espacio de apenas 122 metros, ¡el equivalente a unas 20 longitudes de coche! Este acto, que desafía las leyes de la física para un vehículo convencional, es posible gracias a la combinación de tres elementos clave: los anchos neumáticos slick de Pirelli que proporcionan el agarre, las enormes cargas aerodinámicas que pegan el coche al asfalto y, por supuesto, un sistema de frenado sin igual.

La clave para alcanzar esta prestación es que el coche tiene una cantidad masiva de agarre en el parche de contacto del neumático. Para aprovechar al máximo el potencial de frenado, el mayor esfuerzo del piloto se produce justo al inicio de la frenada, cuando la velocidad es máxima y, por lo tanto, la carga aerodinámica (downforce) está en su punto álgido. Sin embargo, la presión sobre el pedal no es un simple pisotón. El piloto debe modular la fuerza, disminuyéndola progresivamente a medida que el coche pierde velocidad y, con ella, carga aerodinámica. Es un baile delicado para equilibrar la retardación con el agarre disponible en cada instante. Esta fusión de aerodinámica, neumáticos y sistema de frenado convierte a los coches de F1 en las máquinas de carreras con la deceleración más eficiente del automovilismo.

El Corazón del Sistema: Discos y Pastillas de Carbono

Todo el sistema depende de la mordida de las pastillas sobre los discos de freno. En la Fórmula 1, tanto los discos como las pastillas están fabricados en un material compuesto de carbono. La elección de esta tecnología, que apareció por primera vez en aviones y fue introducida en la F1 por el legendario Gordon Murray en Brabham a principios de los ochenta, se debe a dos razones fundamentales. En primer lugar, el carbono es significativamente más ligero que el acero, un factor crucial en un deporte donde cada gramo cuenta. En segundo lugar, y más importante, gestiona las altas temperaturas de funcionamiento mucho mejor que el acero, sin sufrir el temido efecto "fading" (pérdida de eficacia por sobrecalentamiento).

El desafío principal con estos frenos es mantener una temperatura de trabajo óptima. Si están demasiado fríos (por debajo de 300°C), los frenos no "muerden" con la misma eficacia. Si se calientan en exceso (por encima de 1000°C), el material se oxida y el desgaste aumenta exponencialmente, pudiendo llevar a una falla catastrófica del disco. Para gestionar el calor, el diseño de los conductos de freno es vital. El sobrecalentamiento es el mayor problema, y para combatirlo, los discos están perforados con miles de pequeños agujeros de refrigeración. Su número ha aumentado drásticamente con los años, pasando de unos 100 en 2005 a casi 1500 en la actualidad. Las regulaciones limitan el grosor del disco a 32 mm y su diámetro a 278 mm, lo que restringe el número de perforaciones posibles antes de comprometer la integridad estructural del disco. A pesar de su increíble resistencia, un disco de freno de F1 pesa apenas 1.2 kilogramos y tiene una vida útil de solo unos 800 kilómetros.

Las Pinzas (Calipers): Precisión Milimétrica y Ligereza

Las pinzas, o calipers, son las piezas que sujetan las pastillas y las presionan contra el disco. También están fuertemente reguladas para limitar su rendimiento y coste. Las normativas exigen que sean de aleaciones de aluminio, con un máximo de seis pistones. A pesar de estas limitaciones, el diseño es una obra de arte de la ingeniería. Utilizando software de Análisis de Elementos Finitos (FEA), los fabricantes como Brembo, el proveedor dominante en la parrilla, diseñan pinzas increíblemente rígidas con un peso mínimo. El cuerpo está "esqueletizado", con aberturas y perforaciones para ahorrar peso y disipar el calor generado por la fricción. Incluso los pistones están perforados para enfriar el líquido de frenos y evitar que hierva. Debido a la frenada regenerativa del sistema ERS, los frenos traseros son menos exigidos en algunos circuitos, por lo que los equipos pueden optar por montar pinzas de cuatro pistones para ahorrar algo de peso.

Comparativa: Frenos de Acero vs. Frenos de Carbono

La Revolución Electrónica: El Brake-by-Wire (BBW)

Desde la introducción de las unidades de potencia híbridas en 2014, el sistema Brake-by-Wire (BBW) se ha convertido en un componente esencial para los frenos traseros. El motivo es la recuperación de energía (ERS-K). Cuando el piloto frena, el MGU-K (la unidad motor-generador cinética) actúa como un generador, recuperando energía y creando un efecto de frenado en el eje trasero. Sin embargo, este efecto no es constante; varía según el modo de recuperación de energía y el estado de carga de la batería. Esta variabilidad crearía un desequilibrio e inconsistencia en la frenada para el piloto.

El sistema BBW soluciona esto. Una unidad de control electrónico lee la presión que el piloto ejerce en el pedal y, al mismo tiempo, sabe cuánto efecto de frenado está generando el MGU-K. El sistema calcula la diferencia y, a través de un actuador hidráulico, aplica solo la presión necesaria en las pinzas traseras para complementar la frenada del ERS y proporcionar una deceleración total suave, predecible y consistente. Además, este sistema permite al piloto ajustar el reparto de frenada (brake bias) y su migración durante la frenada de forma electrónica a través de botones en el volante, una tarea que antes requería un ajuste manual.

¿Cuánto Cuesta Este Poder de Frenado?

Es extremadamente difícil poner un precio exacto a un juego de pastillas y discos de F1, ya que los equipos guardan esta información con mucho celo. Sin embargo, para entender la magnitud de los costos, podemos observar el valor de otros componentes. Un chasis monocasco puede costar más de 700.000 dólares, y un alerón delantero, una pieza que se cambia y desarrolla constantemente, puede superar los 150.000 dólares. El coste total de fabricación de un coche de F1 supera los 20 millones de dólares, sin contar los gastos de investigación y desarrollo.

En este contexto, el sistema de frenado, con su avanzada tecnología de materiales y su ingeniería de precisión, representa una parte significativa de los costos consumibles de un equipo. Cada accidente, por pequeño que sea, puede acarrear facturas de cientos de miles o incluso millones de dólares, lo que subraya el valor y la complejidad de cada una de las piezas que componen estas maravillas de la ingeniería.

Preguntas Frecuentes (FAQ)

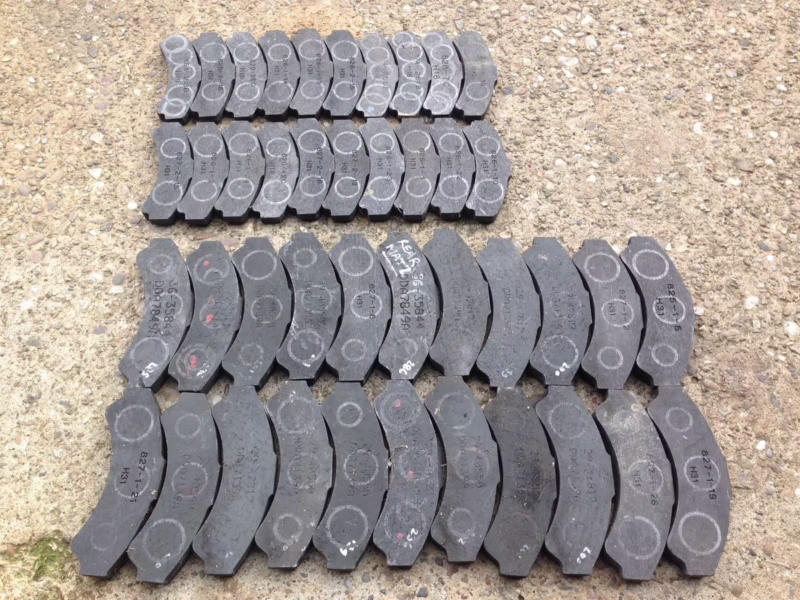

¿De qué están hechas las pastillas de freno de un F1?

Las pastillas de freno de un coche de Fórmula 1 están hechas de un compuesto de fibra de carbono, un material muy similar al utilizado en los discos de freno. Esta combinación carbono-carbono es la que permite soportar las temperaturas extremas y ofrecer un rendimiento de frenado inigualable.

¿Por qué los frenos de F1 necesitan estar calientes para funcionar?

El material de carbono solo alcanza su máximo coeficiente de fricción y, por tanto, su máxima eficacia de frenado, cuando opera dentro de una ventana de temperatura muy alta, generalmente entre 400°C y 1000°C. Por debajo de esa temperatura, su rendimiento es notablemente inferior, algo que los pilotos deben gestionar en las vueltas de formación o detrás de un Coche de Seguridad.

¿Todos los equipos de F1 usan frenos Brembo?

Brembo es el proveedor dominante y suministra sistemas de frenado a todos los equipos de la parrilla actual. Sin embargo, la compañía ofrece diferentes opciones y soluciones personalizadas para cada escudería, permitiéndoles ajustar la rigidez de las pinzas, el peso y la refrigeración según las características de su coche y las preferencias de sus pilotos.

¿Qué es el sistema "Brake-by-Wire"?

Es un sistema de control electrónico para los frenos traseros. Su función principal es equilibrar la frenada regenerativa del motor híbrido (MGU-K) con la frenada hidráulica tradicional de las pinzas. Esto garantiza que el piloto sienta una respuesta del pedal consistente y predecible en todo momento, independientemente de cuánta energía se esté recuperando.

¿Cuánta fuerza aplica un piloto en el pedal de freno?

Un piloto de F1 ejerce una presión máxima de hasta 125 kg sobre el pedal de freno, que no tiene ningún tipo de asistencia. Esta hazaña de fuerza se ve parcialmente ayudada por las propias fuerzas G de la deceleración, que empujan la pierna del piloto contra el pedal.
