La Fórmula del Cilindro: El Corazón del Motor

En el apasionante universo del automovilismo, donde la milésima de segundo lo es todo, a menudo nos centramos en la aerodinámica, los neumáticos o la habilidad del piloto. Sin embargo, en el corazón de cada máquina de competición, desde un monoplaza de Fórmula 1 hasta un coche del WRC devorando tramos de tierra, reside un principio geométrico fundamental: el cilindro. Comprender cómo se calcula su volumen no es solo un ejercicio matemático, es la clave para desentrañar el secreto de la potencia, la eficiencia y el rendimiento que define a los campeones.

Puede parecer un concepto básico, pero la capacidad volumétrica de los cilindros de un motor, conocida como cilindrada, es uno de los parámetros más importantes y regulados en cualquier categoría del motorsport. Es el espacio físico donde la magia ocurre, donde la mezcla de aire y combustible se transforma en una explosión controlada que empuja los pistones y, en última instancia, las ruedas. Hoy, vamos a sumergirnos en esta fórmula esencial y a explorar cómo un simple cálculo geométrico se convierte en el lenguaje universal de la velocidad.

El Motor: Donde el Volumen se Convierte en Potencia

Cuando hablamos del motor de un coche de carreras, dos de los términos más escuchados son "diámetro" (bore) y "carrera" (stroke). Estos no son más que las dimensiones de los cilindros que lo componen. El diámetro es la anchura del cilindro, mientras que la carrera es la distancia que el pistón recorre dentro de él. Juntos, definen el volumen de ese cilindro.

La fórmula para calcular este espacio vital es sorprendentemente sencilla:

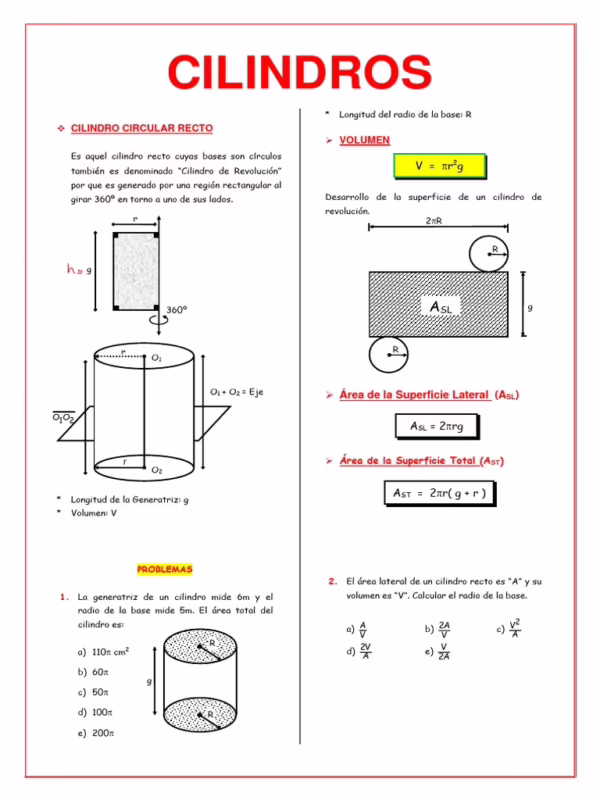

Volumen = π × radio² × altura

En el contexto de un motor:

• π (Pi): La constante matemática universal, aproximadamente 3.14159.
• Radio (r): Es la mitad del diámetro del cilindro. Si un motor tiene un diámetro de 98 mm, su radio será de 49 mm.
• Altura (h): Corresponde a la carrera del pistón, la distancia que se mueve de arriba abajo.

Al calcular este volumen para un cilindro y multiplicarlo por el número total de cilindros del motor (6 en un F1 V6, 8 en un NASCAR V8), obtenemos la cilindrada total del motor. Esta cifra, generalmente expresada en centímetros cúbicos (cm³) o litros (L), es una medida directa del potencial de "respiración" del motor y, por lo tanto, de su capacidad para generar potencia.

Ejemplo Práctico: Desglosando un Cilindro de Competición

Imaginemos un cilindro de un motor de altas prestaciones con un diámetro de 90 mm y una carrera de 66 mm. ¿Cómo calculamos su volumen?

1. Obtener el radio: El radio es la mitad del diámetro. Radio = 90 mm / 2 = 45 mm.
2. Convertir unidades (opcional pero recomendado): Para trabajar en centímetros, que es más común para la cilindrada, convertimos las medidas. Radio = 4.5 cm; Altura (carrera) = 6.6 cm.
3. Aplicar la fórmula: Volumen = π × (4.5 cm)² × 6.6 cm.
4. Calcular: Volumen ≈ 3.14159 × 20.25 cm² × 6.6 cm ≈ 419.8 cm³.

Si este motor tuviera 8 cilindros, su cilindrada total sería aproximadamente 419.8 cm³ × 8 = 3358.4 cm³, o lo que es lo mismo, un motor de 3.4 litros.

Más Allá del Motor: Otras Aplicaciones Cilíndricas en Pista

Aunque el motor es el protagonista, la forma cilíndrica y el cálculo de su volumen son cruciales en muchas otras áreas de un coche de carreras.

• Sistemas Hidráulicos y Neumáticos: Los sistemas de frenos, los actuadores del DRS en la Fórmula 1 o los gatos neumáticos para los pit stops utilizan cilindros hidráulicos o neumáticos. El volumen de fluido o aire que desplaza el pistón dentro de estos cilindros determina la fuerza y la velocidad de su acción. Un cálculo preciso es vital para la seguridad y el rendimiento.
• Tanques de Combustible y Fluidos: Aunque los tanques de combustible tienen formas complejas para adaptarse al chasis, a menudo se componen de secciones que pueden aproximarse a cilindros. Calcular su volumen total es fundamental para la estrategia de carrera, determinando cuántas vueltas puede dar un coche antes de necesitar una parada en boxes.
• Estructuras de Seguridad y Chasis: La jaula antivuelco de un coche de rally o de turismo está construida con tubos, que son cilindros huecos. Aunque aquí el interés principal es la resistencia estructural, el cálculo de su volumen interno (el hueco) y el volumen del material es importante para determinar el peso y la rigidez del chasis. Para un cilindro hueco, la fórmula es Volumen = π × altura × (Radio_exterior² – Radio_interior²).

Tabla Comparativa de Cilindradas en el Motorsport

La cilindrada es un factor tan determinante que los reglamentos de cada categoría la limitan estrictamente para equilibrar la competición. Aquí vemos una comparación de algunas de las principales series del mundo.

Preguntas Frecuentes (FAQ): Resolviendo Dudas de Paddock

¿Qué es exactamente la cilindrada de un motor?

La cilindrada es el volumen total que desplazan los pistones en todos los cilindros del motor durante un ciclo completo. Es una medida del "tamaño" del motor y un indicador clave de su potencial de potencia. Se calcula con la fórmula del volumen del cilindro multiplicada por el número de cilindros.

¿Qué significan "diámetro" y "carrera" en un motor?

El "diámetro" (bore) es la anchura interna del cilindro. La "carrera" (stroke) es la distancia vertical que el pistón recorre dentro del cilindro. En la fórmula del volumen, el radio es la mitad del diámetro y la carrera es la altura.

¿Por qué en Fórmula 1 usan motores de solo 1.6 litros?

La reglamentación de la F1 busca un equilibrio entre potencia, eficiencia y sostenibilidad. Aunque 1.6 litros puede parecer poco, estos motores son increíblemente complejos y eficientes. Combinados con un sistema híbrido de recuperación de energía, alcanzan potencias superiores a los 1000 CV. La limitación de la cilindrada obliga a los ingenieros a innovar en áreas como la turboalimentación y la electrificación.

¿Cuál es el error más común al calcular la cilindrada?

El error más frecuente es confundir el diámetro con el radio. La fórmula utiliza el radio (r), que es siempre la mitad del diámetro. Usar el diámetro directamente en la fórmula (π × d² × h) dará un resultado cuatro veces mayor que el correcto, un error garrafal en ingeniería de competición.

¿Cómo afecta la relación diámetro/carrera al comportamiento del motor?

Esta relación es fundamental. Los motores "supercuadrados" (diámetro mayor que la carrera) pueden alcanzar revoluciones más altas (RPM), ideal para la potencia máxima en circuitos. Los motores "subcuadrados" o de carrera larga (carrera mayor que el diámetro) suelen ofrecer más par a bajas revoluciones, útil en rallies o categorías con más restricciones de RPM.

¿Se puede calcular el volumen de un cilindro inclinado, como en un motor en V?

Sí, la fórmula es exactamente la misma. El volumen de un cilindro oblicuo (inclinado) es idéntico al de un cilindro recto siempre que la altura (la carrera del pistón) se mida de forma perpendicular a las bases (la cara del pistón). La inclinación de los cilindros en un motor en V es una cuestión de empaquetado y equilibrio, no afecta al cálculo del volumen individual.
