En el vertiginoso mundo del automovilismo deportivo, donde las victorias se deciden por milésimas de segundo, la palabra precisión no es solo un objetivo, es una religión. Desde la aerodinámica de un alerón de Red Bull Racing hasta la tolerancia de un pistón en un motor Ferrari, cada componente es el resultado de un diseño y una fabricación meticulosos. Pero, ¿cómo se garantiza esta exactitud casi perfecta? La respuesta no está en superordenadores o túneles de viento, sino en herramientas manuales fundamentales que habitan en cada rincón de un taller de competición: el calibre y el micrómetro. Estos instrumentos son los guardianes silenciosos de la performance, y entender su funcionamiento, especialmente el cálculo de su apreciación, es adentrarse en el corazón de la ingeniería de motorsport.
El Calibre (Pie de Rey): La Herramienta Fundamental en el Taller
El calibre, también conocido como Pie de Rey o Vernier, es una de las herramientas más versátiles y utilizadas en cualquier entorno mecánico, y los boxes de Fórmula 1 o los talleres del WRC no son una excepción. Permite realizar mediciones exteriores, interiores y de profundidad con una rapidez y fiabilidad notables. Lo que lo hace tan especial no es solo su regla principal graduada en milímetros, sino su componente clave: el nonio o vernier.
¿Qué es la Apreciación y Cómo se Calcula?

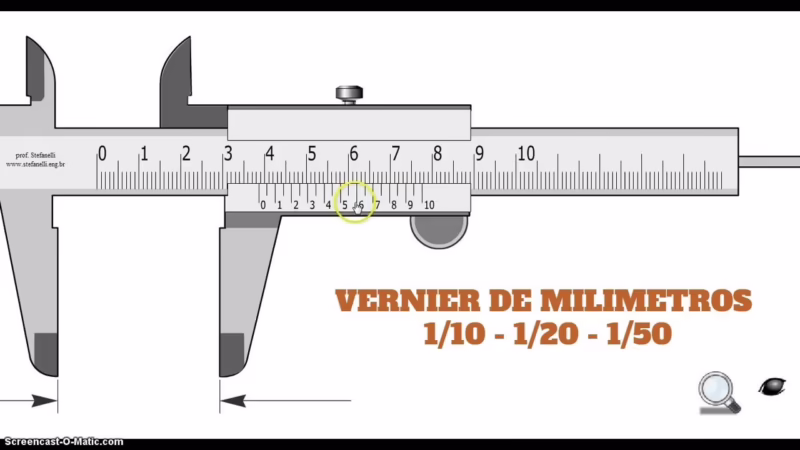

La "apreciación" de un instrumento de medida es la mínima variación de la magnitud que es capaz de detectar o medir. En términos más sencillos, es la medida más pequeña que podemos leer con fiabilidad en el instrumento. Un calibre no mide simplemente en milímetros enteros; su magia reside en la capacidad de medir fracciones de milímetro gracias a la escala del nonio.
El cálculo de la apreciación es una fórmula sencilla pero poderosa:
Apreciación = (Mínima división de la regla principal) / (Número de divisiones del nonio)
La regla principal de un calibre casi siempre está graduada en milímetros (mm), por lo que su mínima división es 1 mm. El número de divisiones en el nonio es lo que varía y define la precisión del instrumento.
- Calibre con 20 divisiones en el nonio: Estos son muy comunes. Aplicando la fórmula, el cálculo sería: 1 mm / 20 divisiones = 0.05 mm. Esto significa que el calibre puede medir con una precisión de cinco centésimas de milímetro.
- Calibre con 50 divisiones en el nonio: Ofrecen una mayor precisión. El cálculo es: 1 mm / 50 divisiones = 0.02 mm. Este instrumento puede distinguir medidas de hasta dos centésimas de milímetro.
En el motorsport, esta diferencia no es trivial. Una apreciación de 0.02 mm puede ser crucial para verificar el grosor de un disco de freno tras una sesión de clasificación, asegurar el diámetro correcto de un conducto de refrigeración o medir el desgaste de una pieza de la suspensión. Una medición incorrecta, por mínima que sea, puede llevar a un fallo catastrófico en plena carrera.
El Micrómetro: Un Nivel Superior de Precisión
Cuando la precisión requerida supera las capacidades del calibre, entra en escena el micrómetro, también conocido como Palmer. Esta herramienta es fundamental en áreas donde las tolerancias son extremadamente ajustadas, como en la construcción y el ensamblaje de motores y cajas de cambio.
El micrómetro funciona bajo el principio de un tornillo de alta precisión. Al girar un tambor graduado, un husillo se desplaza una distancia muy pequeña y controlada. Esta mecánica le permite alcanzar niveles de apreciación superiores a los del calibre.
Cálculo de la Apreciación de un Micrómetro
La lógica para calcular su apreciación es similar a la del calibre, pero los componentes cambian. Aquí, consideramos el "paso de rosca" del tornillo y el número de divisiones en el tambor giratorio.
Apreciación = (Paso de rosca del tornillo) / (Número de divisiones del tambor)
En la mayoría de los micrómetros estándar utilizados en mecánica, el paso de rosca es de 0.5 mm. Esto significa que una vuelta completa del tambor hace avanzar el husillo exactamente medio milímetro. El tambor, a su vez, suele estar dividido en 50 partes iguales.
Con estos datos, el cálculo es el siguiente:
0.5 mm / 50 divisiones = 0.01 mm.
La apreciación de un micrómetro estándar es de una centésima de milímetro. Este nivel de detalle es indispensable para medir el diámetro de los muñones de un cigüeñal, el grosor de las láminas de un cojinete de fricción o la ovalización de un cilindro del motor. En estos componentes, una desviación de unas pocas centésimas puede significar la diferencia entre un motor que entrega 1000 CV de forma fiable y uno que se rompe en la vuelta de formación.
Tabla Comparativa: Calibre vs. Micrómetro en el Motorsport
| Característica | Calibre (Pie de Rey) | Micrómetro (Palmer) |
|---|---|---|
| Apreciación Típica | 0.05 mm a 0.02 mm | 0.01 mm (o superior) |
| Principio de Medición | Deslizamiento de una escala nonio sobre una regla fija. | Avance de un tornillo de precisión. |
| Versatilidad | Alta (mide exteriores, interiores y profundidades). | Baja (generalmente mide solo una magnitud, como exteriores). |
| Uso Ideal en Motorsport | Verificaciones rápidas en el box, medición de componentes de chasis, frenos, espesores generales. | Control de calidad en fabricación, metrología de motor, cajas de cambio, componentes críticos. |
| Facilidad de Uso | Relativamente sencillo y rápido de usar. | Requiere más técnica y cuidado para una medición correcta. |
Preguntas Frecuentes (FAQ)
¿Por qué es tan importante la apreciación en el motorsport?
La apreciación se traduce directamente en fiabilidad y rendimiento. Un ajuste incorrecto en la suspensión, invisible a simple vista pero detectable con un calibre, puede desestabilizar el coche a 300 km/h. Una tolerancia fuera de rango en el motor, medible solo con un micrómetro, puede causar una pérdida de potencia o una rotura prematura. En un deporte donde se invierten millones en ganar milésimas, la capacidad de medir y controlar las dimensiones con la máxima precisión es un pilar no negociable.
¿Qué pasa con los instrumentos digitales?
Los calibres y micrómetros digitales han ganado una enorme popularidad por su facilidad de lectura directa en una pantalla LCD. Su apreciación suele ser de 0.01 mm para los calibres y 0.001 mm (una micra) para los micrómetros. Si bien son extremadamente prácticos, los mecánicos e ingenieros de la vieja escuela a menudo confían en los analógicos por su robustez, su independencia de las baterías y la sensación táctil que ofrecen al realizar una medición, algo que la experiencia convierte en un dato más.
¿Cómo se realiza la lectura en un calibre con nonio?
Para leer la medida, primero se observa la línea del cero del nonio. El número entero de milímetros se lee en la regla principal justo a la izquierda de este cero. Luego, se busca cuál de las líneas del nonio coincide perfectamente con una línea de la regla principal. El número de esa línea del nonio, multiplicado por la apreciación del instrumento (ej. 0.02 mm), nos da la parte decimal de la medida, que se suma a la parte entera.
¿Es una herramienta más precisa siempre mejor?
No necesariamente. La elección de la herramienta depende de la tarea. Usar un micrómetro para medir el diámetro de un neumático sería impráctico y excesivo. Usar un calibre para medir la holgura de un cojinete de biela sería peligrosamente impreciso. Cada herramienta tiene su lugar, y un buen ingeniero o mecánico sabe cuándo la versatilidad de un calibre es suficiente y cuándo se requiere la exactitud quirúrgica de un micrómetro.
En conclusión, la próxima vez que veamos un monoplaza de F1 o un coche del WRC volar por la pista, recordemos que detrás de esa demostración de potencia y velocidad hay un ejército de técnicos armados con herramientas de precisión. El cálculo de la apreciación de un calibre o un micrómetro puede parecer un detalle técnico menor, pero es en la suma de esos pequeños detalles, de esas centésimas de milímetro, donde se forjan las leyendas del automovilismo.
