El Método de Simpson en Ecocardiografía

En el complejo mundo del diagnóstico cardiovascular, la precisión es fundamental. Evaluar la capacidad del corazón para bombear sangre es una de las tareas más importantes para determinar la salud de un paciente y guiar su tratamiento. Para ello, los especialistas se apoyan en una métrica clave: la Fracción de Eyección del Ventrículo Izquierdo (FEVI). Aunque existen múltiples tecnologías para medirla, la ecocardiografía se mantiene como la herramienta de primera línea por su accesibilidad y seguridad. Dentro de esta técnica, el método de Simpson, también conocido como el método biplano de discos, se ha consolidado como el estándar de oro para obtener una cuantificación fiable y precisa de la función cardíaca.

¿Qué es la Fracción de Eyección del Ventrículo Izquierdo (FEVI)?

Antes de sumergirnos en el método de Simpson, es crucial entender qué estamos midiendo. La Fracción de Eyección del Ventrículo Izquierdo, o FEVI, es un parámetro fundamental que mide la eficiencia de bombeo del corazón. Específicamente, representa el porcentaje de sangre que el ventrículo izquierdo (la principal cámara de bombeo del corazón) expulsa con cada latido.

Se calcula con una fórmula sencilla pero poderosa:

FEVI (%) = [(Volumen Diastólico Final - Volumen Sistólico Final) / Volumen Diastólico Final] x 100

• Volumen Diastólico Final (VDF): Es el volumen de sangre que hay en el ventrículo al final de la diástole, justo cuando está completamente lleno y antes de contraerse.
• Volumen Sistólico Final (VSF): Es el volumen de sangre que queda en el ventrículo al final de la sístole, justo después de haberse contraído y expulsado la sangre.

La FEVI no es solo un número; es uno de los predictores más fiables de resultados cardiovasculares y es esencial para diagnosticar y gestionar una amplia gama de condiciones, como la insuficiencia cardíaca, enfermedades de las válvulas, miocardiopatías y los efectos de un infarto de miocardio. Su valor ayuda a clasificar la insuficiencia cardíaca y a decidir sobre la elegibilidad de un paciente para terapias específicas, como medicamentos o la implantación de dispositivos como desfibriladores.

El Método de Simpson: Descomponiendo el Corazón en Discos

El método de Simpson es la técnica recomendada por la Sociedad Americana de Ecocardiografía (ASE) y la Asociación Europea de Imagen Cardiovascular (EACVI) para calcular los volúmenes ventriculares y, por ende, la FEVI mediante una ecocardiografía bidimensional (2D).

Su genialidad radica en su concepto fundamental: en lugar de asumir que el ventrículo izquierdo tiene una forma geométrica perfecta (como una elipse o una bala, suposiciones de métodos más antiguos y menos precisos), lo descompone en una serie de discos apilados. El proceso funciona de la siguiente manera:

1. Obtención de Imágenes: El cardiólogo o técnico obtiene imágenes del corazón desde dos vistas apicales perpendiculares entre sí: la vista de 4 cámaras y la de 2 cámaras. Usar dos planos (de ahí el nombre "biplano") permite una reconstrucción más tridimensional y precisa de la forma del ventrículo.
2. Trazado del Endocardio: En ambas vistas, el operador traza cuidadosamente el borde interno del ventrículo izquierdo (el endocardio) en dos momentos clave del ciclo cardíaco: al final de la diástole (máximo llenado) y al final de la sístole (máximo vaciado).
3. Cálculo por Sumatoria de Discos: El software del ecógrafo utiliza estos trazados para dividir matemáticamente la cavidad ventricular en un número predeterminado de discos (generalmente 20) de igual grosor. Calcula el volumen de cada disco individualmente y luego los suma todos para obtener el volumen total del ventrículo, tanto para el VDF como para el VSF.
4. Obtención de la FEVI: Con los valores de VDF y VSF calculados, el equipo aplica la fórmula de la FEVI para entregar el resultado final en porcentaje.

Ventajas y Limitaciones del Método de Simpson

Como toda técnica, el método de Simpson tiene puntos fuertes y débiles que son importantes conocer.

Ventajas

• Mayor Precisión: Al hacer menos suposiciones geométricas sobre la forma del ventrículo, es significativamente más preciso que los métodos antiguos basados en mediciones lineales (M-mode), especialmente en corazones dilatados, de forma irregular o con anomalías en el movimiento de sus paredes.
• Estándar Recomendado: Su uso está estandarizado y recomendado por las principales guías clínicas, lo que permite una mayor consistencia y comparabilidad de los resultados entre diferentes estudios y centros médicos.
• Reduce la Variabilidad: Aunque depende del trazado del operador, ofrece una mayor reproducibilidad y menor variabilidad entre observadores en comparación con la estimación visual ("a ojo").

Limitaciones

• Dependencia de la Calidad de Imagen: El método requiere una "ventana ecocardiográfica" clara que permita visualizar y trazar nítidamente todo el borde endocárdico. En pacientes con obesidad o ciertas condiciones pulmonares, la calidad de la imagen puede ser subóptima.
• Factor Humano: La precisión del resultado depende directamente de la habilidad y experiencia del operador para trazar el borde del ventrículo de manera correcta y consistente.
• Suposiciones Geométricas Residuales: Aunque minimizadas, todavía existen algunas suposiciones. Por ejemplo, la inclinación de la base del corazón puede introducir pequeños errores de sobreestimación o subestimación del volumen.
• Preferencia por Técnicas Superiores: Aunque es el estándar en 2D, técnicas más avanzadas como la ecocardiografía 3D o la resonancia magnética cardíaca (RMC) son aún más precisas, ya que eliminan por completo las suposiciones geométricas.

Comparativa: Método de Simpson Frente a Otras Técnicas

Para poner en perspectiva la importancia del método de Simpson, es útil compararlo con otras modalidades de imagen utilizadas para medir la FEVI.

Preguntas Frecuentes (FAQ)

¿Por qué se llama "regla de Simpson"?

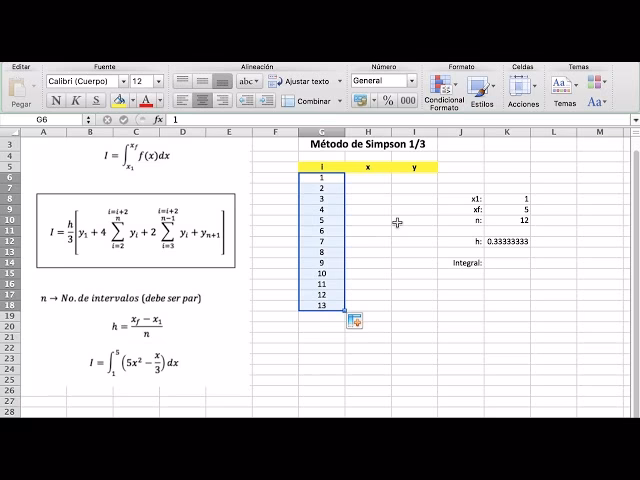

El nombre proviene de la regla matemática de Simpson, un método numérico para aproximar el valor de una integral definida. En este contexto, la "integral" es el volumen total del ventrículo, y el método lo aproxima sumando los volúmenes de una serie de formas simples (los discos), de manera análoga a como la regla matemática suma las áreas bajo una curva.

¿Es doloroso un ecocardiograma que utiliza el método de Simpson?

No, en absoluto. El método de Simpson es simplemente el algoritmo de cálculo que se aplica a las imágenes obtenidas durante un ecocardiograma estándar. El procedimiento para el paciente es el mismo que cualquier ecocardiograma transtorácico: un examen no invasivo e indoloro que utiliza ultrasonidos, similar a una ecografía de embarazo.

¿Qué significa un resultado de FEVI bajo obtenido con este método?

Un valor de FEVI bajo, generalmente considerado por debajo del 50-55%, indica que la capacidad de bombeo del corazón está reducida (disfunción sistólica). Esto puede ser un signo de insuficiencia cardíaca u otras enfermedades del corazón. El resultado ayuda al médico a determinar la gravedad de la condición y a planificar el tratamiento más adecuado.

Si la Resonancia Magnética Cardíaca es más precisa, ¿por qué se sigue usando tanto el método de Simpson?

La elección de la técnica de imagen depende de un equilibrio entre precisión, disponibilidad, coste, seguridad y la pregunta clínica específica. La ecocardiografía es ampliamente accesible, relativamente económica, rápida de realizar y no utiliza radiación. Por estas razones, es la herramienta de primera línea ideal para la mayoría de los escenarios clínicos. El método de Simpson ofrece un nivel de precisión excelente para la práctica clínica diaria. La RMC se reserva para casos donde la ecografía no es concluyente, se requiere la máxima precisión (por ejemplo, en ensayos clínicos o seguimiento de quimioterapia cardiotóxica) o se necesita evaluar la estructura del tejido cardíaco en detalle.
