Esfuerzo de Hoop: Clave en Tuberías según ASME B31

En el corazón de cada planta industrial, refinería o central eléctrica, existe una red vital de tuberías que transportan fluidos bajo diversas presiones y temperaturas. La integridad y seguridad de estos sistemas no es una cuestión de azar, sino el resultado de una ingeniería precisa y la aplicación rigurosa de normativas. Uno de los parámetros más críticos en el diseño de estas tuberías es el esfuerzo de hoop, también conocido como esfuerzo tangencial o circunferencial. Este concepto es fundamental dentro de los códigos de diseño como el ASME B31, que establece los requisitos mínimos para garantizar que una tubería pueda contener la presión de manera segura a lo largo de su vida útil.

¿Qué es el Esfuerzo de Hoop y por qué es Crucial?

Imaginemos una tubería como un cilindro sometido a una presión interna. Esta presión ejerce una fuerza hacia afuera en todas direcciones. El esfuerzo de hoop es la tensión que experimenta el material de la pared de la tubería en dirección circunferencial, resistiendo la fuerza que intenta "abrir" o reventar el tubo a lo largo. Es, en esencia, la principal barrera de contención contra una falla por sobrepresión.

Un cálculo incorrecto o una subestimación de este esfuerzo puede tener consecuencias catastróficas, desde fugas peligrosas hasta rupturas violentas que ponen en riesgo al personal, al medio ambiente y a la propia instalación. Por esta razón, normativas como la ASME B31.3 para Tuberías de Proceso dedican una atención meticulosa a su cálculo y a los límites que no deben superarse.

La Norma ASME B31.3: El Estándar para Tuberías de Proceso

El código ANSI/ASME B31.3 es uno de los documentos de referencia más importantes en el mundo de la ingeniería de tuberías. Proporciona las reglas para el diseño, materiales, fabricación, montaje, inspección y pruebas de sistemas de tuberías que se encuentran típicamente en refinerías de petróleo, plantas químicas, farmacéuticas, textiles, papeleras y terminales de procesamiento de hidrocarburos.

Dentro de este código, el cálculo del esfuerzo de hoop es un paso indispensable para determinar el espesor de pared mínimo requerido para una tubería, asegurando que pueda soportar las condiciones de operación previstas con un margen de seguridad adecuado.

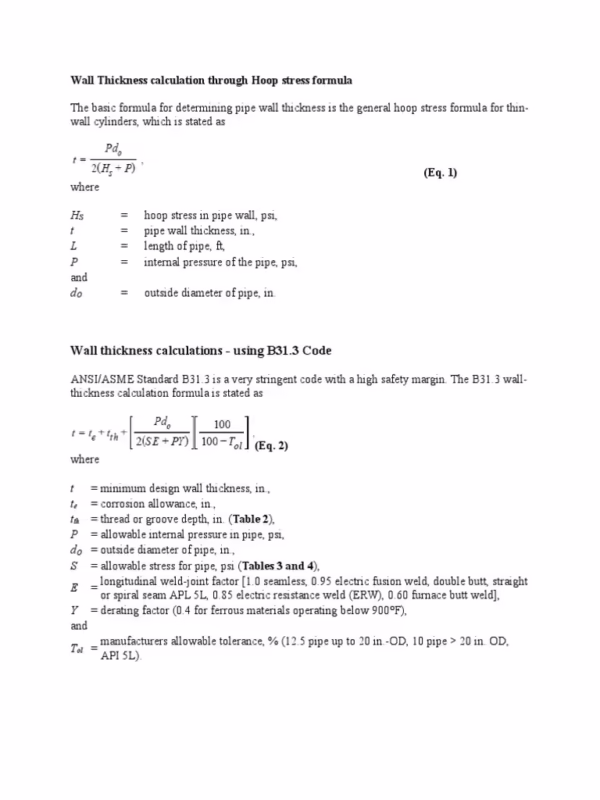

Cálculo del Esfuerzo de Hoop según ASME B31.3

El cálculo del esfuerzo de hoop no es un proceso único, ya que debe considerar diversas variables y escenarios. La base del cálculo relaciona la presión interna, el diámetro de la tubería y el espesor de su pared. Sin embargo, la clave reside en qué valor de "espesor de pared" se utiliza.

Espesor de Pared: Mínimo vs. Diseño por Presión

La norma permite calcular el esfuerzo basándose en dos enfoques distintos para el espesor de pared, cada uno con un propósito específico:

• Espesor Mínimo de Pared: Se calcula restando la tolerancia de fabricación del espesor nominal de la tubería. Este valor representa el espesor más delgado que podría tener la tubería tal como se recibe del fabricante.
• Espesor de Diseño por Presión: Se obtiene restando el margen de corrosión y erosión previsto del espesor mínimo de pared. Este es el espesor efectivo que se espera que resista la presión después de que el desgaste haya ocurrido a lo largo del tiempo.

El código también proporciona tablas de datos específicas para diferentes materiales, como las Tablas A-1 para aceros de baja presión, K-1 para aceros de alta presión, y directrices para tuberías de plástico. Es importante destacar que la elección entre servicio de alta o baja presión queda a discreción del propietario de la instalación, aunque a menudo se utiliza como criterio la clasificación de presión y temperatura de ASME B16.5 Clase 2500 para el grupo de material correspondiente.

Límites de Esfuerzo Admisible: Operación vs. Pruebas de Presión

El simple cálculo del esfuerzo no es suficiente. Este valor debe compararse con un límite admisible para garantizar la seguridad. La norma ASME B31.3 establece diferentes límites para las condiciones de operación normal y para las pruebas de presión a las que se somete el sistema antes de su puesta en marcha.

• Durante la Operación: El esfuerzo de hoop calculado no debe exceder el esfuerzo de diseño admisible para el material a la temperatura de operación. Este esfuerzo de diseño ya incluye un factor de seguridad sobre el límite de fluencia del material.
• Durante las Pruebas de Presión: Las pruebas se realizan a presiones superiores a las de operación para verificar la integridad de las soldaduras y la estanqueidad del sistema. Durante estos eventos controlados y de corta duración, se permiten esfuerzos más altos:
  • Prueba Hidrostática (con agua): El esfuerzo de hoop puede alcanzar hasta el 100% del límite de fluencia del material.
  • Prueba Neumática (con aire o gas): Debido al mayor riesgo asociado a la energía almacenada en un gas comprimible, el límite es más restrictivo. El esfuerzo de hoop no debe superar el 90% del límite de fluencia del material.

En casos donde existe tanto presión interna como externa (por ejemplo, una tubería submarina), el cálculo debe realizarse utilizando la diferencia neta de presión.

Más Allá del Esfuerzo de Hoop: Esfuerzos Combinados

Si bien el esfuerzo de hoop es dominante en la mayoría de los diseños de tuberías presurizadas, no es el único que actúa sobre el sistema. Otras cargas, como el peso propio de la tubería, el fluido, el aislamiento, las cargas de viento o sismo, y las expansiones térmicas, generan esfuerzos adicionales como la tensión axial, la compresión axial y la flexión. Normativas relacionadas, como API RP2A para estructuras offshore, profundizan en el análisis de estos esfuerzos combinados.

Por ejemplo, la compresión axial puede llevar a fallas por pandeo local, especialmente en tuberías con una alta relación diámetro/espesor (D/t). El diseño debe verificar que la combinación de todos estos esfuerzos se mantenga dentro de los límites seguros definidos por el código aplicable. Este análisis integral asegura que la tubería no solo resista la presión, sino también todas las demás cargas a las que estará sometida durante su vida útil.

Un Vistazo a ASME B31.1: Tuberías de Potencia

Aunque muy relacionado, el código ASME B31.1 se enfoca en un ámbito diferente: las "Tuberías de Potencia". Su alcance cubre sistemas de tuberías típicamente encontrados en centrales de generación de energía eléctrica, plantas industriales e institucionales, sistemas de calefacción geotérmica y sistemas de calefacción y refrigeración centralizados. Específicamente, abarca las tuberías externas de calderas de potencia donde el vapor se genera a más de 15 psig o el agua a alta temperatura supera los 160 psig o 250°F (120°C).

Al igual que el B31.3, el B31.1 prescribe los requisitos mínimos para diseño, materiales, fabricación, pruebas, inspección, operación y mantenimiento, pero con consideraciones específicas para las altas presiones y temperaturas características de la generación de energía.

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia principal entre ASME B31.1 y ASME B31.3?

La principal diferencia es su aplicación. ASME B31.1 se utiliza para tuberías de potencia (centrales eléctricas, calderas), mientras que ASME B31.3 se aplica a tuberías de proceso (refinerías, plantas químicas). Las tensiones admisibles y algunos requisitos de diseño pueden variar entre ambos códigos.

¿Por qué el esfuerzo admisible es menor en una prueba neumática que en una hidrostática?

Por seguridad. El agua es prácticamente incompresible, por lo que una fuga durante una prueba hidrostática resulta en una simple caída de presión. El gas, en cambio, es compresible y almacena una enorme cantidad de energía. Una ruptura durante una prueba neumática puede ser explosiva y violenta, de ahí el límite de esfuerzo más conservador del 90%.

¿Qué es el "límite de fluencia" (yield stress)?

Es el punto de esfuerzo en el cual un material comienza a deformarse plásticamente. Antes de este punto, si se retira la carga, el material vuelve a su forma original (deformación elástica). Después de este punto, la deformación es permanente. Los códigos de diseño trabajan con esfuerzos por debajo de este límite para evitar daños permanentes en los componentes.

¿Quién decide si una tubería es de "alta presión" según ASME B31.3?

Según la sección FK300 del código, la decisión de clasificar un servicio como de alta presión recae en el propietario de la instalación. Es una decisión basada en el riesgo y las condiciones operativas, a menudo guiada por umbrales como los de la clase ASME B16.5 2500.

En conclusión, el cálculo y control del esfuerzo de hoop es un pilar fundamental en la ingeniería de tuberías. La adhesión a los códigos como ASME B31.1 y B31.3 no es solo una buena práctica, sino un requisito indispensable para garantizar la operación segura, fiable y duradera de cualquier instalación industrial. Comprender estos principios permite a los ingenieros diseñar sistemas que no solo funcionan, sino que protegen vidas y activos.
