Jaula Antivuelco: El Ángel Guardián del Piloto

En el vertiginoso mundo del automovilismo, donde cada milisegundo cuenta y los límites de la física se desafían en cada curva, la seguridad es el pilar fundamental sobre el que se construye la competición. Vemos los alerones, los neumáticos y los potentes motores, pero a menudo, el componente más crucial para la supervivencia del piloto permanece oculto a simple vista: la jaula antivuelco. Esta estructura de tubos de acero no es un simple accesorio; es el exoesqueleto del vehículo, una célula de supervivencia diseñada con precisión milimétrica para proteger al ocupante en los momentos más críticos, especialmente durante un vuelco o un impacto violento.

¿Qué es Exactamente una Jaula Antivuelco?

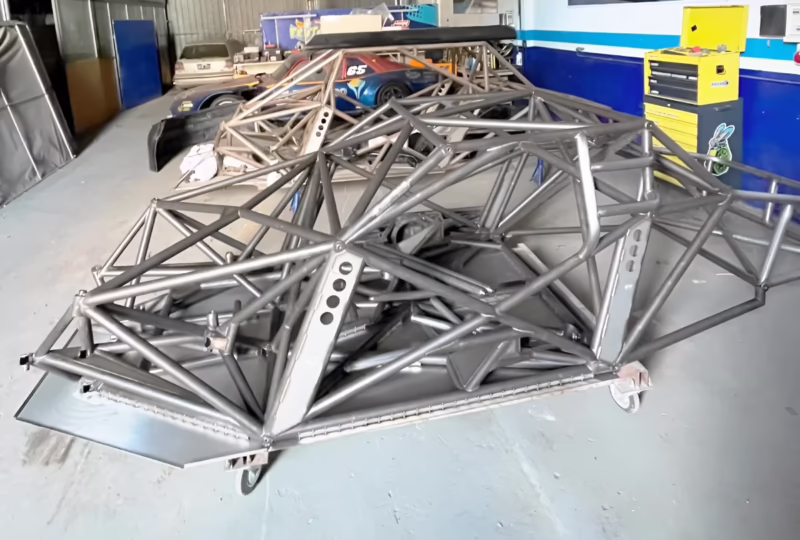

Una jaula antivuelco, también conocida como jaula de seguridad o roll cage en inglés, es un armazón estructural especialmente diseñado e instalado dentro del habitáculo de un vehículo. Su objetivo principal es crear un espacio indeformable alrededor de los ocupantes, evitando que el techo o los pilares del coche se aplasten sobre ellos en caso de un accidente, particularmente en un vuelco. Imagínala como un esqueleto interno que absorbe y distribuye las fuerzas de un impacto, manteniendo la integridad estructural del compartimento de pasajeros cuando la carrocería original cede.

Aunque su hábitat natural son los coches de competición, desde un auto del Campeonato Mundial de Rally (WRC) hasta un Stock Car de NASCAR, su principio se aplica en diversas formas. Existe incluso una variante conocida como "exo cage" o jaula externa, donde la estructura se construye por fuera de la carrocería, común en vehículos todoterreno extremos diseñados para superar obstáculos imposibles donde los vuelcos son una posibilidad constante.

La Doble Función: Seguridad y Rendimiento

Si bien su nombre delata su función primordial, la jaula antivuelco cumple un doble propósito que la convierte en un elemento indispensable en cualquier vehículo de altas prestaciones.

1. La Seguridad como Prioridad Absoluta

La función principal es, sin duda, la protección. En un accidente a alta velocidad, las fuerzas G son inmensas. La jaula está diseñada para soportar múltiples veces el peso del vehículo. Cuando un coche vuelca, la estructura evita el colapso del techo. En un impacto lateral, las barras de las puertas (parte integral de la jaula) impiden que otros vehículos u objetos penetren en el habitáculo. Es, en esencia, la última línea de defensa del piloto, una armadura que le permite salir ileso de accidentes que, de otro modo, serían fatales.

2. El Secreto del Rendimiento: Rigidez del Chasis

Un beneficio secundario, pero de vital importancia en la competición, es el aumento de la rigidez del chasis. Un chasis de un coche de calle tiene cierta flexibilidad, diseñada para el confort. Sin embargo, en competición, esta flexibilidad es contraproducente. Una jaula antivuelco, al conectar puntos estructurales clave del vehículo (como las torretas de suspensión, los pilares A, B y C), unifica el chasis en una sola pieza mucho más rígida. ¿Qué se consigue con esto? Un chasis más rígido permite que la suspensión trabaje de manera mucho más precisa y efectiva, ya que es el único elemento que absorbe las irregularidades. Esto se traduce en un mejor agarre, una mayor predecibilidad en el comportamiento del coche y una respuesta más directa a las órdenes del piloto, permitiendo llevar el vehículo al límite con mayor confianza.

Tipos de Jaulas: Atornilladas vs. Soldadas

No todas las jaulas son iguales. Su construcción y montaje dependen del nivel de competición y del presupuesto. Las dos categorías principales son las atornilladas y las soldadas.

Jaulas Atornilladas (Bolt-in)

Son kits prefabricados que se montan dentro del coche y se atornillan a puntos reforzados del chasis. Son una opción popular para conductores de track days, competiciones amateur o categorías de iniciación, ya que su instalación es más sencilla y económica. Además, son teóricamente reversibles, permitiendo desmontarlas si se desea devolver el coche a su estado original.

Jaulas Soldadas (Welded-in)

Este es el estándar en la competición profesional. La jaula se fabrica a medida para el vehículo y sus tubos se sueldan directamente al chasis. Este método crea una estructura mucho más fuerte y rígida, ya que se integra completamente con la carrocería del coche, convirtiéndose en una parte fundamental de su esqueleto. Aunque la instalación es mucho más compleja, costosa y permanente, el nivel de seguridad y el aumento de la rigidez torsional son inigualables. Es la única opción aceptada en categorías de alto nivel como el WRC, DTM, Turismo Carretera o NASCAR.

Tabla Comparativa: Atornillada vs. Soldada

Regulación y Homologación: El Sello de la FIA

Construir una jaula antivuelco no es un trabajo de herrería cualquiera. Es un proceso de ingeniería de alta precisión regulado por estrictas normativas, principalmente las establecidas por la FIA (Federación Internacional del Automóvil). Estas regulaciones, recogidas en el Anexo J de su Código Deportivo Internacional, especifican cada detalle:

• Material: Generalmente se exige el uso de tubos de acero al carbono estirado en frío sin soldadura, aunque en categorías superiores se utiliza acero de aleación de cromo-molibdeno (conocido como Chromoly o CrMo), que ofrece una relación resistencia-peso superior.
• Dimensiones: Se especifica el diámetro mínimo y el grosor de pared de los tubos según el peso y la categoría del vehículo.
• Diseño: La normativa dicta el número de puntos de anclaje, la ubicación de las barras principales, diagonales, de las puertas y del techo para garantizar una protección integral.
• Construcción: La calidad de las soldaduras es crítica y debe ser realizada por personal cualificado, ya que una soldadura defectuosa es un punto de fallo potencial.

Cualquier vehículo que participe en una competición oficial debe tener una jaula que cumpla con la homologación correspondiente, garantizando así un estándar mínimo de seguridad para todos los participantes.

La Evolución en Monoplazas: Del Arco al Halo

En categorías de monoplazas como la Fórmula 1, IndyCar o Fórmula 2, el concepto es ligeramente diferente. La propia estructura del coche, el monocasco de fibra de carbono, es una célula de supervivencia increíblemente resistente. Históricamente, la protección antivuelco consistía en un robusto arco estructural situado detrás de la cabeza del piloto (roll hoop). Sin embargo, tras varios accidentes, se hizo evidente la necesidad de proteger también la cabeza del piloto de impactos frontales y de objetos. Así nació el halo, una estructura de titanio de tres puntos que rodea el cockpit. El halo es, en efecto, la evolución moderna y la aplicación más visible del principio de la jaula antivuelco en los monoplazas, una pieza que ya ha demostrado haber salvado vidas en múltiples ocasiones.

Preguntas Frecuentes (FAQ)

¿Puedo instalar una jaula antivuelco en mi coche de calle?

Técnicamente es posible, pero no es recomendable para el uso diario. Legalmente, puede requerir una homologación específica que es difícil y costosa de obtener. En términos de seguridad, una jaula puede ser peligrosa en un coche de calle. En un impacto, incluso a baja velocidad, golpear la cabeza contra un tubo de acero sin llevar casco y arnés puede causar lesiones graves. Además, dificulta enormemente la entrada y salida del vehículo.

¿De qué material están hechas las jaulas?

El material más común es el acero al carbono sin soldadura (como el CDS o Cold Drawn Seamless). Para competición de alto nivel, se utiliza el acero de aleación 4130, más conocido como cromo-molibdeno, por ser más ligero y resistente que el acero convencional para un mismo nivel de protección.

¿Qué significa una jaula de "6 puntos" o "8 puntos"?

El número de "puntos" se refiere a la cantidad de lugares donde la estructura de la jaula se ancla al chasis del coche. Una jaula básica de 4 puntos consiste en un arco principal con dos soportes traseros. Una de 6 puntos añade dos soportes hacia adelante, anclando en los pilares A. Las jaulas más complejas pueden tener 8, 10 o más puntos, incluyendo anclajes a las torretas de suspensión y otros puntos clave para maximizar la rigidez y la seguridad.

Conclusión: El Esqueleto de un Campeón

La jaula antivuelco es mucho más que un requisito reglamentario. Es una obra de ingeniería que representa el compromiso del motorsport con la vida de sus protagonistas. Es el guardián silencioso que permite a los pilotos explorar los límites de la velocidad con la confianza de que, si todo sale mal, tienen una última y robusta defensa. Desde los desiertos del Dakar hasta los óvalos de Daytona, esta estructura de acero es el verdadero esqueleto de cada coche de carreras, un componente que equilibra a la perfección la seguridad pasiva con la mejora activa del rendimiento.
