Fórmulas del Rectificador de Media Onda Explicadas

En el corazón de casi todos los dispositivos electrónicos que utilizamos a diario yace un proceso fundamental: la conversión de corriente alterna (CA), la que recibimos de la red eléctrica, en corriente continua (CC), que es la que alimenta sus delicados circuitos. Este proceso se conoce como rectificación, y su forma más simple y didáctica es el rectificador de media onda. Aunque su eficiencia es limitada en comparación con diseños más complejos, comprender su funcionamiento y sus matemáticas es el primer paso esencial para cualquier entusiasta o profesional de la electrónica. Este artículo desglosará en detalle el circuito, las formas de onda, las fórmulas y las aplicaciones de este componente elemental pero crucial.

¿Qué es un Rectificador de Media Onda?

Un rectificador de media onda es un circuito electrónico que convierte la corriente alterna en corriente continua pulsante. Su principal característica es la simplicidad, ya que su diseño más básico requiere únicamente un componente activo: un diodo. El principio de funcionamiento es directo: el diodo, actuando como una válvula unidireccional para la electricidad, permite el paso de la corriente durante un semiciclo de la onda de CA y lo bloquea durante el semiciclo opuesto. El resultado es una señal de salida que solo contiene la mitad de la forma de onda original, de ahí su nombre. Aunque esta salida es unidireccional (CC), no es constante, sino que consiste en una serie de pulsos, lo que introduce un "rizado" significativo que a menudo debe ser suavizado con componentes adicionales como los condensadores.

Principio de Funcionamiento Detallado

Para entender cómo opera el circuito, debemos analizar su comportamiento durante los dos semiciclos de la onda de entrada de CA.

• Durante el Semiciclo Positivo: Cuando el voltaje de la fuente de CA es positivo, el ánodo del diodo se vuelve positivo con respecto a su cátodo. Esta condición se conoce como polarización directa. El diodo se comporta esencialmente como un interruptor cerrado, permitiendo que la corriente fluya a través de él y de la resistencia de carga (RL). Como resultado, el voltaje a través de la carga sigue de cerca el voltaje de entrada durante todo este semiciclo.
• Durante el Semiciclo Negativo: Cuando el voltaje de la fuente de CA se invierte y se vuelve negativo, el ánodo del diodo se vuelve negativo con respecto a su cátodo. Esto se conoce como polarización inversa. En esta condición, el diodo se comporta como un interruptor abierto, bloqueando casi por completo el flujo de corriente. Por lo tanto, durante todo el semiciclo negativo, no hay corriente fluyendo hacia la carga, y el voltaje de salida es efectivamente cero.

Este ciclo se repite para cada onda de la señal de CA, produciendo una salida de CC pulsante que solo contiene los picos positivos (o negativos, si se invierte el diodo) de la señal original.

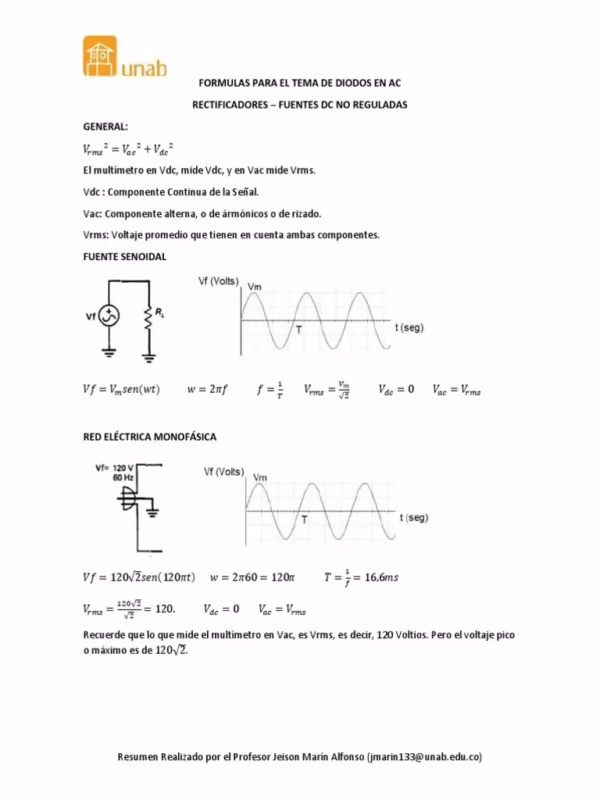

Análisis Matemático: Fórmulas Clave

Para cuantificar el rendimiento de un rectificador de media onda, se utilizan varias fórmulas matemáticas. Estas ecuaciones nos permiten calcular voltajes, corrientes, eficiencia y la calidad de la señal de CC resultante. Consideremos una tensión de entrada sinusoidal `Vin = Vm * sin(ωt)`, donde `Vm` es el voltaje pico.

Voltaje y Corriente de Salida

• Voltaje Pico de Salida (Vp): En un escenario ideal, el voltaje pico a través de la carga es igual al voltaje pico de la entrada. Sin embargo, en un diodo real (de silicio), hay una caída de voltaje de aproximadamente 0.7V.
  Vp (ideal) = Vm
Vp (real) = Vm - 0.7V
• Voltaje Promedio de Salida (Vdc): Es el valor de CC equivalente de la salida pulsante. Se calcula integrando la forma de onda de salida durante un ciclo completo.
  Vdc = Vm / π ≈ 0.318 * Vm
• Corriente Promedio de Salida (Idc): Se obtiene aplicando la Ley de Ohm al voltaje promedio.
  Idc = Vdc / RL = (Vm / π) / RL
• Voltaje Eficaz (RMS) de Salida (Vrms): El valor RMS representa el valor de calentamiento efectivo de la forma de onda de salida.
  Vrms = Vm / 2 = 0.5 * Vm
• Corriente Eficaz (RMS) de Salida (Irms): Similar al voltaje, se calcula como:
  Irms = Im / 2, donde Im = Vm / RL

Métricas de Rendimiento

• Factor de Rizado (γ): Esta es una medida crucial que indica cuánto componente de CA residual queda en la señal de CC de salida. Un valor más bajo es mejor. Para un rectificador de media onda, es bastante alto.
  γ = √( (Vrms / Vdc)² - 1 ) ≈ 1.21
  Esto significa que el contenido de rizado de CA es un 121% del contenido de CC, lo que indica una salida de baja calidad sin filtrado.
• Eficiencia de Rectificación (η): Mide qué tan bien el circuito convierte la potencia de entrada de CA en potencia de salida de CC útil. Se define como la relación entre la potencia de salida de CC y la potencia de entrada de CA.
  η = Pdc / Pac
  La eficiencia máxima teórica para un rectificador de media onda es de aproximadamente el 40.6%. Esto implica que casi el 60% de la potencia de entrada se desperdicia, principalmente porque el semiciclo negativo de la onda no se utiliza.
• Voltaje Inverso de Pico (PIV): Es el voltaje máximo que el diodo debe soportar cuando está en polarización inversa (durante el semiciclo negativo). Es un parámetro crítico al seleccionar un diodo para una aplicación específica. Si el PIV del diodo es menor que el voltaje aplicado, el diodo puede destruirse.
  PIV = Vm

Comparativa: Rectificador de Media Onda vs. Onda Completa

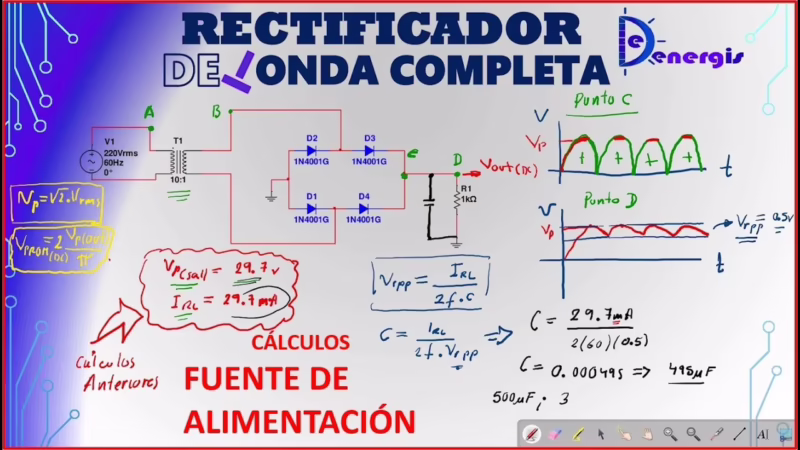

Para apreciar las limitaciones del rectificador de media onda, es útil compararlo con su contraparte más eficiente, el rectificador de onda completa (ya sea de tipo puente o con toma central).

Como muestra la tabla, el rectificador de onda completa ofrece el doble de voltaje de salida de CC, el doble de eficiencia y un factor de rizado significativamente menor, lo que lo convierte en la opción preferida para casi todas las aplicaciones de fuentes de alimentación.

Mejorando la Salida: El Rol del Filtrado

La salida pulsante de un rectificador de media onda no es adecuada para la mayoría de los circuitos electrónicos, que requieren un suministro de CC estable. Para suavizar esta salida, se utiliza un filtro. El filtro más común es un simple condensador conectado en paralelo con la resistencia de carga.

El condensador se carga rápidamente hasta el voltaje pico durante el semiciclo positivo conductor. Cuando el voltaje de entrada comienza a caer y el diodo deja de conducir, el condensador se descarga lentamente a través de la resistencia de carga, suministrando energía al circuito. Este proceso reduce drásticamente la variación de voltaje (el rizado) y eleva el voltaje promedio de CC, acercándolo al valor pico.

Aplicaciones y Limitaciones

A pesar de su baja eficiencia, la simplicidad y el bajo costo del rectificador de media onda lo hacen útil en aplicaciones específicas donde los requisitos de potencia son mínimos y el rizado no es un problema crítico.

Usos Comunes:

• Demodulación de Señales: En receptores de radio AM, se utiliza para extraer la señal de audio de la onda portadora de alta frecuencia.
• Detección de Picos: Circuitos diseñados para medir el voltaje pico de una señal de CA.
• Fuentes de Alimentación de Baja Potencia: En aplicaciones no críticas como la alimentación de pequeños LEDs o circuitos de carga de baterías simples.
• Herramienta Educativa: Es el circuito fundamental para enseñar los principios de la rectificación y el comportamiento de los diodos.

Limitaciones Clave:

• Baja eficiencia de conversión de potencia.
• Alto factor de rizado, que requiere un filtrado robusto.
• Pobre utilización del transformador, ya que solo conduce corriente durante la mitad del ciclo.
• Generación de armónicos en la línea de alimentación debido a la naturaleza no lineal de la corriente.

Preguntas Frecuentes (FAQ)

¿Qué es exactamente un rectificador de media onda?

Es el tipo más simple de circuito rectificador. Utiliza un solo diodo para permitir que solo pase la mitad de la forma de onda de corriente alterna (el semiciclo positivo o el negativo), bloqueando la otra mitad. Esto convierte la CA en una CC pulsante.

¿Por qué su eficiencia teórica es solo del 40.6%?

La baja eficiencia se debe a que la mitad de la onda de entrada de CA (un semiciclo completo) es completamente bloqueada por el diodo y no contribuye a la potencia de salida. Esta energía se desperdicia, lo que limita la eficiencia máxima a poco más del 40%.

¿Cómo se puede mejorar la calidad de la salida de CC?

La forma más común de mejorar la salida es añadiendo un condensador de filtro en paralelo con la carga. El condensador se carga durante los picos de voltaje y se descarga lentamente, suavizando las pulsaciones y reduciendo significativamente el factor de rizado.

¿Cuándo es preferible usar un rectificador de media onda en lugar de uno de onda completa?

Se prefiere un rectificador de media onda solo cuando la simplicidad y el costo mínimo son las prioridades absolutas y el rendimiento (eficiencia, rizado) no es crítico. Ejemplos incluyen circuitos de detección de señales o aplicaciones de muy baja potencia donde la complejidad y el costo de diodos adicionales no se justifican.

Conclusión

El rectificador de media onda es una pieza fundamental en el estudio de la electrónica de potencia. Aunque sus limitaciones de rendimiento lo hacen inadecuado para la mayoría de las fuentes de alimentación modernas, su simplicidad lo convierte en una herramienta invaluable para el aprendizaje y para aplicaciones específicas de bajo costo. Comprender sus fórmulas, su funcionamiento y sus desventajas proporciona una base sólida para apreciar la elegancia y la superioridad de los diseños más avanzados, como los rectificadores de onda completa y los circuitos de conmutación, que alimentan el vasto mundo de la tecnología actual.
