Sistemas de Supresión de Incendios en Carreras

En el vertiginoso mundo del automovilismo, donde cada milisegundo cuenta y los límites de la ingeniería se ponen a prueba en cada curva, la seguridad es un pilar fundamental e innegociable. Más allá de los cascos, los trajes ignífugos y las jaulas antivuelco, existe un componente vital que actúa como el guardián silencioso del piloto y la máquina: el sistema de supresión de incendios. Aunque un extintor manual es un requisito básico en casi cualquier competición, los sistemas integrados, que actúan de forma rápida y eficiente, se están convirtiendo en el estándar obligatorio en cada vez más categorías, desde los óvalos de tierra hasta la cúspide del motorsport. Este no es un simple accesorio, es una inversión crítica en la vida del piloto y la integridad del vehículo.

¿Qué es Exactamente un Sistema de Supresión de Incendios?

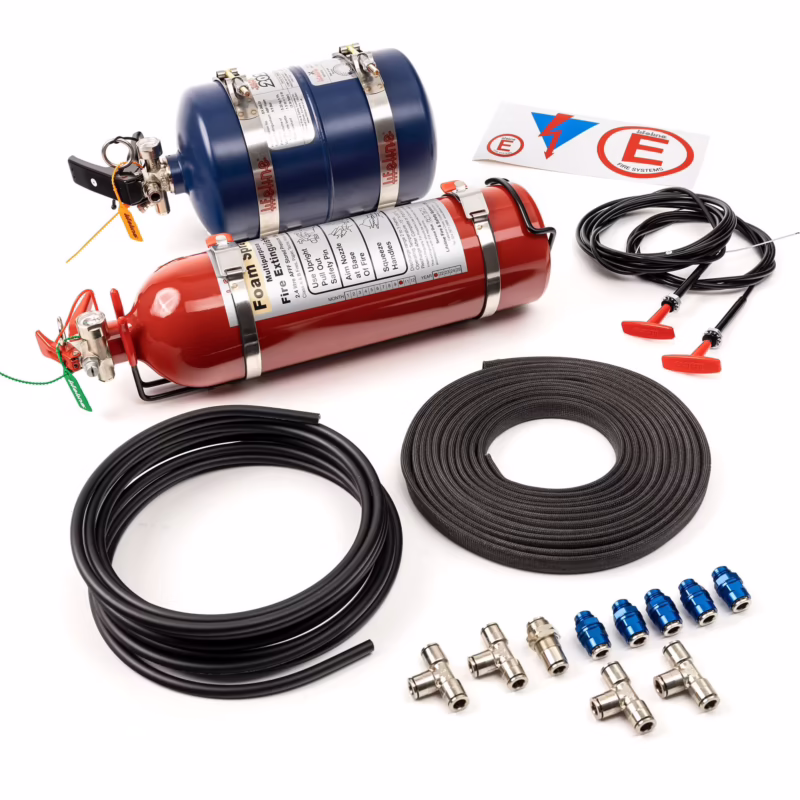

A diferencia de un extintor de mano que el piloto debe tomar y operar en una situación de estrés extremo, un sistema de supresión de incendios es una red integrada diseñada para combatir el fuego en múltiples puntos críticos del vehículo de forma simultánea. Consiste en varios componentes clave que trabajan en conjunto:

• Cilindro o Botella: Es el corazón del sistema. Contiene el agente extintor bajo presión. Su tamaño y peso varían según las necesidades del vehículo.
• Tuberías y Mangueras: Una red de conductos, generalmente de aluminio o acero flexible, que transporta el agente desde el cilindro hasta los puntos de descarga.
• Boquillas de Descarga: Estratégicamente ubicadas en zonas de alto riesgo como el compartimento del motor, el área del tanque de combustible y el habitáculo del piloto, estas boquillas dispersan el agente extintor en un patrón optimizado para sofocar las llamas.
• Mecanismo de Activación: El sistema que libera el agente. Puede ser manual, automático o una combinación de ambos.

El objetivo es simple pero crucial: controlar y extinguir un incendio en los primeros segundos, antes de que pueda propagarse y causar daños catastróficos o impedir la salida del piloto del vehículo.

Tipos de Sistemas: Activación Manual vs. Automática

La principal diferencia entre los sistemas de supresión de incendios radica en cómo se activan. La elección entre uno u otro a menudo depende de la normativa de la categoría y las preferencias del equipo.

Sistemas Manuales

Estos sistemas requieren una acción directa del piloto. Generalmente, consisten en una palanca o un botón de tipo "push" ubicado en el habitáculo. Al tirar de la palanca o golpear el botón, se activa un cable que abre la válvula del cilindro, liberando el agente extintor. La ventaja es el control total por parte del piloto, pero la desventaja es que depende de que este esté consciente y sea capaz de reaccionar a tiempo durante un incidente.

Sistemas Automáticos

Los sistemas automáticos están diseñados para activarse sin intervención humana. Utilizan sensores térmicos o tubos especiales que reaccionan a una temperatura predeterminada. Cuando se detecta un calor extremo indicativo de un incendio, el sistema se dispara automáticamente. Esto es especialmente valioso si el piloto queda incapacitado tras un impacto. Muchas categorías de alto nivel exigen sistemas automáticos o híbridos por esta razón.

Sistemas Híbridos (Automático-Manual)

Considerados la opción más completa, los sistemas híbridos combinan lo mejor de ambos mundos. Cuentan con activación automática por temperatura, pero también ofrecen al piloto (y a veces a los equipos de rescate externos) la posibilidad de una activación manual. Modelos como el AMRC-1002 para Dirt Late Models son un claro ejemplo, con líneas que se disparan automáticamente y boquillas adicionales que se operan manualmente para una cobertura total.

El Agente Extintor: La Química Contra el Fuego

No todos los agentes extintores son iguales. Durante años, el FM-200 (HFC-227ea) fue un estándar en la industria por su eficacia. Sin embargo, la conciencia medioambiental ha impulsado un cambio significativo. El FM-200, un hidrofluorocarburo (HFC), tiene un Potencial de Calentamiento Global (GWP) muy elevado, contribuyendo al efecto invernadero. Debido a regulaciones globales y locales, como la Ley AIM en Estados Unidos, su producción y uso se están eliminando progresivamente.

Esto ha llevado al desarrollo y adopción de alternativas más sostenibles y seguras:

• 3M™ Novec™ 1230 (FK-5-1-12): Es uno de los reemplazos más populares. Con un GWP de apenas 1, es una opción ecológicamente responsable. Actúa enfriando el fuego y no deja residuos, siendo seguro para la electrónica y fácil de limpiar.
• ECARO-25 (HFC-125): Aunque sigue siendo un HFC, tiene un GWP menor que el FM-200. A menudo requiere menos cantidad de agente en peso, lo que puede ser una ventaja en el automovilismo. Sin embargo, su futuro a largo plazo también es incierto debido a futuras regulaciones sobre HFCs.
• Sistemas de Gas Inerte (IG-55, IG-541): Utilizan gases naturales como el nitrógeno y el argón. Tienen un GWP de cero y no dañan la capa de ozono. Su principal desventaja en el motorsport es que requieren cilindros más grandes y pesados para almacenar la misma capacidad de extinción, lo cual es un factor crítico en el diseño de un coche de carreras.

Tabla Comparativa de Agentes Extintores

Normativas y Certificación: El Estándar SFI 17.1

Para garantizar que un sistema de supresión de incendios funcione cuando más se necesita, existen rigurosas normativas. La más reconocida en el mundo del automovilismo es la especificación SFI 17.1. Para que un sistema obtenga esta certificación, debe pasar una serie de pruebas exhaustivas que validan su rendimiento y fiabilidad:

• Rendimiento General: El sistema debe ser capaz de extinguir un fuego de prueba en menos de 10 segundos y descargar al menos el 95% de su agente. Es crucial que las llamas no se reaviven después de la supresión.
• Pruebas Específicas del Motor: Se realizan pruebas distintas para vehículos con motor delantero y trasero. En un coche con motor trasero, el fuego debe extinguirse en 10 segundos o menos, mientras que para un motor delantero el límite es de 20 segundos.
• Activador Termostático: En los sistemas automáticos, el activador térmico debe disparar el sistema en un plazo de 15 segundos al ser expuesto a una llama directa.

Cada cilindro certificado debe llevar una etiqueta de conformidad SFI, que permite su identificación y seguimiento. Los fabricantes deben revalidar sus productos periódicamente para mantener la certificación.

El Caso de la Fórmula 1: Seguridad en la Élite

Como era de esperar, la Fórmula 1 cuenta con los sistemas de seguridad más avanzados. Cada monoplaza está equipado con un sistema de supresión de incendios estándar que cumple y supera las normativas más estrictas. Estos sistemas están diseñados para proteger tanto al piloto en el cockpit como al complejo compartimento del motor y la unidad de potencia.

Una característica distintiva en un F1 es la pegatina con una 'E' roja dentro de un círculo rojo. Este símbolo universalmente reconocido indica a los comisarios de pista y equipos de rescate la ubicación del punto de activación externo del sistema antiincendios. De esta forma, si el piloto no puede activar el sistema desde el interior, puede ser disparado desde fuera para combatir un incendio de inmediato.

Instalación y Mantenimiento: Claves para la Efectividad

Un sistema de supresión de incendios es tan bueno como su instalación y mantenimiento. Una instalación incorrecta puede hacer que el sistema falle en el momento crítico.

Consejos de Instalación

• Posición del Cilindro: Debe montarse de forma segura. La posición ideal suele ser horizontal con la válvula apuntando hacia la parte trasera del coche, o vertical con la válvula hacia arriba. Nunca debe instalarse con la boquilla hacia abajo, ya que no funcionará correctamente.
• Ubicación de las Boquillas: Deben apuntar a las áreas de mayor riesgo: una en el habitáculo dirigida al piloto, dos en el compartimento del motor (una hacia la parte superior y otra hacia la inferior) y una cerca del depósito de combustible.
• Enrutamiento de los Cables: Los cables de activación manual deben tener curvas suaves (radio no inferior a 15 cm) y estar protegidos para no ser aplastados o dañados en una colisión.

Mantenimiento Rutinario

Un mantenimiento regular es vital. Cada pocos meses, se debe realizar una inspección:

1. Asegurar el sistema con el pasador de seguridad.
2. Desconectar las líneas y el cabezal de activación.
3. Limpiar y lubricar el mecanismo del cabezal.
4. Soplar las líneas de descarga con aire comprimido para eliminar cualquier obstrucción.
5. Verificar que los cables de tracción no estén dañados o corroídos.
6. Volver a montar todo y asegurarse de que el sistema esté listo para ser activado (retirando el pasador de seguridad solo antes de la carrera).

Además, los sistemas deben ser recertificados por el fabricante cada dos años y, en muchos casos, reemplazados por completo una vez que superan los seis años desde su fecha de fabricación.

Preguntas Frecuentes (FAQ)

¿Es obligatorio tener un sistema de supresión de incendios?

Depende de la categoría y el organismo rector. Sin embargo, su uso es cada vez más obligatorio en series profesionales y siempre es altamente recomendable, incluso cuando no es mandatorio.

¿Cuánto dura un sistema de supresión de incendios?

El agente químico no caduca, pero el cilindro está sometido a presión y desgaste. La mayoría de los fabricantes y organismos como SFI exigen una recertificación cada 2 años y un reemplazo completo del sistema cada 6 años.

¿Puedo recargar mi sistema después de usarlo?

Sí, los sistemas son recargables. Sin embargo, la recarga y el servicio deben ser realizados exclusivamente por el fabricante o un centro de servicio autorizado para garantizar su correcto funcionamiento y certificación.

¿Qué pasa si el sistema se activa accidentalmente?

El sistema se descargará por completo. La mayoría de los agentes modernos son limpios y no dejan residuos dañinos, pero el vehículo quedará sin protección contra incendios hasta que el sistema sea recargado y puesto en servicio nuevamente.

Conclusión: Una Inversión en Vida

En conclusión, el sistema de supresión de incendios es mucho más que una simple regla en un reglamento. Es una pieza de ingeniería de seguridad avanzada que proporciona al piloto una oportunidad crucial para escapar de una situación potencialmente mortal. Desde la elección del tamaño adecuado y el tipo de activación hasta la selección de un agente extintor moderno y ecológico, cada detalle cuenta. Un sistema bien instalado y mantenido es el mejor seguro que un piloto puede tener cuando la adrenalina está al máximo y los riesgos son reales.
