Cajas Dog-Leg: El Secreto de la Competición

En el vasto y apasionante universo del automovilismo, existen tecnologías y diseños que, aunque hoy puedan parecer arcaicos, en su momento representaron la cima de la ingeniería enfocada en un solo objetivo: la máxima performance. Uno de estos íconos mecánicos es la caja de cambios con patrón dog-leg. Su nombre, que se traduce como "pata de perro", ya evoca algo inusual, una configuración que rompe con el estándar al que la mayoría de los conductores están acostumbrados. Lejos de ser un capricho, este diseño era una herramienta de precisión para los pilotos, una solución ingeniosa nacida en el fragor de la competición que priorizaba la velocidad en los cambios más cruciales de un circuito.

Este artículo se sumerge en la esencia de las cajas dog-leg, explorando no solo su funcionamiento y su lógica, sino también diferenciándolas de otro término que a menudo genera confusión: las cajas "dog-box". Acompáñanos en este viaje a una era donde la conexión entre hombre y máquina era más directa, más mecánica y, para muchos, infinitamente más gratificante.

¿Qué es Exactamente una Caja de Cambios "Dog-Leg"?

Una caja de cambios manual dog-leg se distingue por su patrón de cambios en la palanca. Mientras que una caja de cinco velocidades convencional tiene la primera marcha hacia adelante y a la izquierda, y la segunda directamente hacia atrás, el patrón dog-leg rompe este esquema. En esta configuración, la primera marcha se encuentra aislada, generalmente hacia atrás y a la izquierda. Para engranar la segunda, el piloto debe mover la palanca hacia arriba, al centro, y luego hacia adelante. A partir de ahí, la tercera marcha está directamente detrás de la segunda, la cuarta delante de la quinta, y así sucesivamente.

El nombre "dog-leg" proviene de la forma del recorrido que hace la palanca al pasar de primera a segunda, que se asemeja a la angulosa articulación de la pata trasera de un perro. Visualmente, la diferencia es clara:

• Patrón Estándar (5 velocidades): La primera y la segunda están en el mismo carril vertical. Los cambios entre segunda y tercera, y cuarta y quinta, requieren un movimiento diagonal.
• Patrón Dog-Leg (5 velocidades): La primera está sola. La segunda y tercera están en el mismo carril vertical, al igual que la cuarta y la quinta.

Esta reorganización no es aleatoria; responde a una necesidad específica del mundo de las carreras.

La Lógica de la Competición: ¿Por Qué Este Diseño?

Para entender el propósito de una caja dog-leg, debemos pensar como un piloto en pleno circuito. Una vez que el coche ha arrancado desde la parrilla de salida, el uso de la primera marcha es prácticamente nulo. Se convierte en una marcha exclusiva para arrancar desde parado o para maniobrar a muy baja velocidad en el pit lane. Durante la carrera, los cambios más frecuentes y críticos son entre la segunda y la tercera, y entre la cuarta y la quinta marcha. Son las relaciones que se utilizan para salir de las curvas lentas, acelerar en las rectas y preparar las frenadas.

Aquí es donde el diseño dog-leg muestra su genialidad. Al colocar la segunda y la tercera marcha en una línea recta, el piloto puede realizar el cambio con un simple movimiento hacia atrás, sin necesidad de desplazar la palanca lateralmente. Esto se traduce en:

• Mayor Velocidad: El tiempo que se pierde en el cambio de marcha se reduce drásticamente. Cada milisegundo cuenta en competición.
• Menor Riesgo de Error: En momentos de alta tensión, es más fácil fallar un cambio que requiere un movimiento en "H". Un movimiento recto es más instintivo y preciso, reduciendo la posibilidad de engranar una marcha incorrecta, lo que podría dañar el motor (un sobre-régimen) o costar una posición.
• Ergonomía Mejorada: El movimiento es más natural y requiere menos esfuerzo mental y físico, permitiendo al piloto concentrarse en otros aspectos de la conducción como el punto de frenada o la trazada de la curva.

En resumen, la caja dog-leg es un ejemplo perfecto de cómo la ergonomía y la lógica de uso en un entorno de alta exigencia pueden dar forma al diseño mecánico.

La Confusión Común: Dog-Leg vs. Dog-Box

Es fundamental aclarar una de las confusiones más extendidas en el mundo del motor. Aunque suenen parecidos, "dog-leg" y "dog-box" se refieren a conceptos completamente diferentes.

• Dog-Leg: Se refiere exclusivamente al patrón de la palanca de cambios. Describe dónde está ubicada cada marcha.
• Dog-Box: Se refiere al mecanismo interno de la caja de cambios, específicamente a cómo se engranan las marchas.

Una caja de cambios puede ser dog-leg y usar un sistema de sincronizadores (como la mayoría de los coches de calle), o puede tener un patrón estándar en H y ser una dog-box. Por supuesto, en muchos coches de carreras puros, ambas características se combinaban para obtener el máximo rendimiento: un patrón dog-leg para la rapidez ergonómica y un mecanismo dog-box para la velocidad de engranaje.

Desentrañando la "Dog-Box": La Brutalidad de la Eficiencia

Si la dog-leg es la inteligencia en el diseño, la dog-box es la fuerza bruta. Una caja de cambios convencional, denominada "sincronizada" (synchromesh), utiliza unos anillos de bronce (sincronizadores) que actúan como pequeños embragues. Su función es igualar la velocidad de rotación del engranaje que se va a seleccionar con la del eje al que se va a acoplar, permitiendo un cambio suave y sin ruidos. Es un sistema que perdona errores y está diseñado para el confort.

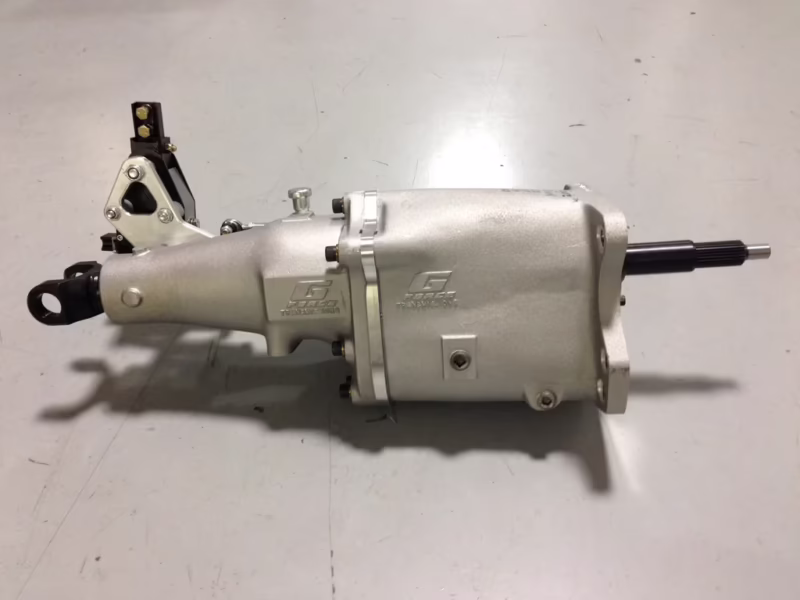

Una caja dog-box elimina por completo los sincronizadores. En su lugar, utiliza un sistema de acoplamiento por dientes, llamados "dog teeth" o dientes de perro. Son grandes ranuras cuadradas en los engranajes y unos anillos deslizantes con proyecciones que encajan en ellas de forma directa y mecánica. Para que el cambio se produzca, no hay una suave fricción que iguale las velocidades; hay un acoplamiento instantáneo y violento. Esto implica que el piloto debe ser extremadamente rápido y decidido con la palanca. Un cambio lento o dubitativo resultará en un ruido espantoso de dientes chocando y, eventualmente, en la destrucción de la caja.

Las cajas dog-box, a menudo combinadas con engranajes de dientes rectos (que producen el característico zumbido agudo de los coches de rally o de circuito), permiten cambios de marcha sin usar el embrague (en subida de marchas) y con solo un pequeño toque para descargar la transmisión (en bajada), siempre que las revoluciones del motor se gestionen a la perfección. Es un sistema exigente, ruidoso y nada refinado, pero es, sin duda, el más rápido para cambiar de marcha.

Sincronizada vs. Dog-Box: Dos Mundos Opuestos

Para visualizar mejor las diferencias, la siguiente tabla compara ambos sistemas:

El Legado y la Actualidad

La era dorada de las cajas dog-leg en coches deportivos de calle abarcó desde los años 60 hasta finales de los 80. Vehículos icónicos como el BMW M3 E30, el Lancia Stratos, el Ferrari Testarossa, el Lamborghini Countach y algunos Porsche como el 928 y el 914, equiparon esta configuración, convirtiéndola en un símbolo de deportividad pura. Sin embargo, con la llegada de las cajas de 6 velocidades, el patrón dog-leg perdió sentido práctico, ya que era difícil de implementar de forma ergonómica. Además, el avance de las transmisiones automáticas, secuenciales y de doble embrague, que ofrecían cambios aún más rápidos y sin posibilidad de error, relegó a las cajas manuales de competición a un nicho.

Hoy en día, una caja dog-leg es una característica muy valorada por coleccionistas y puristas del automovilismo. Representa una conexión más íntima y exigente con la máquina, un recordatorio de una época en la que la habilidad del piloto era un componente aún más crucial en la ecuación del rendimiento.

Preguntas Frecuentes (FAQ)

¿Por qué se llama "dog-leg"?
El nombre proviene del inglés y significa "pata de perro". Hace referencia a la forma del movimiento que realiza la palanca para pasar de primera a segunda marcha, que dibuja un ángulo agudo similar al de la pata trasera de un can.

¿Es difícil conducir un coche con caja dog-leg?
La principal dificultad es acostumbrarse al patrón inusual, especialmente al arrancar. Es común que un conductor no familiarizado intente meter tercera pensando que es la primera. Sin embargo, una vez en movimiento, el cambio entre segunda y tercera es más rápido e intuitivo que en una caja convencional.

¿Qué es el ruido característico de una caja de carreras?
Ese zumbido agudo o "llanto" metálico que se escucha en los coches de rally o de circuito no proviene del mecanismo dog-box en sí, sino del tipo de engranajes que suelen usar estas cajas: los engranajes de dientes rectos. A diferencia de los engranajes helicoidales de los coches de calle (diseñados para ser silenciosos), los de dientes rectos son más robustos y eficientes en la transmisión de par, pero generan mucho más ruido al girar.

¿Se siguen usando estas cajas de cambios hoy en día?
El patrón dog-leg es extremadamente raro en coches nuevos, considerándose una pieza de colección. Las cajas dog-box, por otro lado, siguen siendo el estándar en muchas categorías de competición con cambio manual o secuencial en H, como el rally, el drifting o las carreras de turismos, debido a su robustez y velocidad de cambio sin igual.
