Relación Biela/Carrera: El Secreto del Motor

En el fascinante mundo de la mecánica y el automovilismo deportivo, existen términos que se escuchan con frecuencia en boxes, talleres y foros de entusiastas. Uno de los más importantes, y a menudo menos comprendido, es la relación biela/carrera (en inglés, rod to stroke ratio). No es solo un número en una ficha técnica; es una decisión de diseño fundamental que define el carácter, el rendimiento y los límites de un motor. Desde un V8 de NASCAR hasta un motor de Fórmula 1 girando a 18,000 RPM, esta relación geométrica es la clave que dicta cómo se entrega la potencia. En este artículo, desglosaremos qué es exactamente, cómo impacta en el funcionamiento del motor y cómo los preparadores la modifican para exprimir hasta el último caballo de fuerza.

¿Qué es la Relación Biela/Carrera?

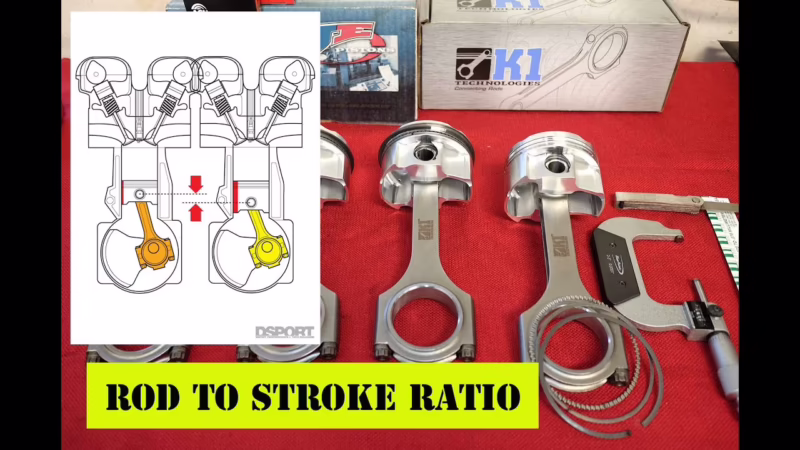

Aunque el nombre es bastante descriptivo, es crucial entenderlo con precisión. La relación biela/carrera es simplemente el resultado de dividir la longitud de la biela por la carrera del cigüeñal. La longitud de la biela se mide desde el centro de su pie (el extremo pequeño que se conecta al pistón) hasta el centro de su cabeza (el extremo grande que se conecta al cigüeñal). Este valor se divide luego por la distancia que recorre el pistón desde su punto más bajo (PMI) hasta su punto más alto (PMS), que es lo que conocemos como la carrera.

Fórmula: Relación Biela/Carrera = Longitud de la Biela / Carrera del Cigüeñal

Para ilustrarlo, tomemos como ejemplo un motor muy conocido en el mundo de la competición: el Mitsubishi 4G63 de 2.0 litros. Este motor viene de fábrica con una biela de 150 mm de longitud y un cigüeñal que proporciona una carrera de 88 mm. Aplicando la fórmula:

150 mm / 88 mm = 1.704

Por lo tanto, la relación biela/carrera de este motor es de 1.70:1. Este es un valor fijo determinado por el diseño mecánico del motor. Sin embargo, como veremos más adelante, no es necesariamente inalterable.

El Impacto en el Comportamiento del Motor

Ahora que sabemos qué es, la pregunta del millón es: ¿y qué? ¿Cómo afecta este número al rugido del motor? Su influencia es profunda y se manifiesta en varios aspectos clave del rendimiento.

1. Ángulo de la Biela, Fricción y Cargas Laterales

Una de las consecuencias más directas de este ratio es el ángulo que forma la biela con respecto al eje del cilindro durante el giro del cigüeñal. Al aumentar la longitud de la biela (y por tanto, aumentar la relación), este ángulo se vuelve menos pronunciado. Un ángulo más suave significa que la fuerza descendente de la combustión se traduce de manera más eficiente en movimiento rotatorio, y menos fuerza se desperdicia empujando el pistón lateralmente contra la pared del cilindro.

Esto tiene dos beneficios importantísimos:

• Reducción de la fricción: Menos carga lateral implica menos rozamiento entre los segmentos y la falda del pistón contra el cilindro. Menos fricción se traduce directamente en más potencia neta y un motor más eficiente.
• Menor desgaste: En un motor de alto rendimiento que opera a miles de revoluciones por minuto, reducir las cargas laterales es vital para la durabilidad del pistón, los aros y el propio cilindro.

Por el contrario, una relación baja aumenta este ángulo, incrementando la fricción y el desgaste, algo indeseable especialmente en motores de altas RPM.

2. Permanencia en el PMS (Punto Muerto Superior)

Un concepto fascinante asociado a una relación biela/carrera alta es el "tiempo de permanencia" o dwell time. Un motor con bielas más largas hace que el pistón se mueva más lentamente en las cercanías del punto muerto superior (PMS). En esencia, el pistón "pasa más tiempo" en la parte superior de su recorrido por cada grado de rotación del cigüeñal.

¿Por qué es esto una ventaja? En regímenes de giro muy elevados, el tiempo disponible para llenar el cilindro con la mezcla de aire y combustible es increíblemente corto. Ese tiempo extra que el pistón pasa cerca del PMS permite que la válvula de admisión permanezca abierta un poco más mientras el pistón apenas ha comenzado a descender, mejorando drásticamente el llenado del cilindro. Esto es fundamental para que el motor "respire" bien a altas revoluciones y siga generando potencia.

3. Aceleración del Pistón y Entrega de Par Motor

Consecuencia directa de lo anterior es la aceleración del pistón. Con una relación alta, el pistón no solo permanece más tiempo en el PMS, sino que también acelera más lentamente al iniciar su carrera de descenso. Esto puede parecer contraproducente, pero es una ventaja para la producción de par motor.

El pico de presión de la combustión en el cilindro ocurre unos grados después del PMS. Para obtener el máximo apalancamiento mecánico sobre el cigüeñal, idealmente queremos que esta presión máxima empuje el pistón cuando la biela y el cigüeñal están en un ángulo óptimo (generalmente entre 15 y 20 grados después del PMS). Una aceleración más lenta del pistón ayuda a que este evento se sincronice mejor, permitiendo que más presión actúe sobre la cabeza del pistón en el momento de máximo brazo de palanca, resultando en un mayor par motor a altas RPM.

El Compromiso: No Existe una Relación Perfecta

Hasta ahora, todo parecen ventajas para una relación biela/carrera alta. Sin embargo, en ingeniería mecánica, toda decisión es un compromiso. El principal inconveniente de una relación alta es su efecto perjudicial sobre el par motor a bajas revoluciones.

Si una aceleración lenta del pistón es buena para las altas RPM, es mala para las bajas. A bajas velocidades, un pistón que se aleja rápidamente del PMS (característico de una relación baja) crea un vacío más fuerte y repentino en el cilindro. Este "tirón" genera una mayor velocidad del aire en el colector de admisión, lo que mejora el llenado del cilindro y la mezcla de aire y combustible a bajo régimen. Por eso, los motores diseñados para el uso en ciudad o que necesitan una respuesta contundente desde abajo suelen tener relaciones más conservadoras.

Tabla Comparativa: Relación Alta vs. Relación Baja

Guía General de Ratios por Aplicación

Aunque cada motor es un mundo, existen unas pautas generales que relacionan el régimen de giro con la relación biela/carrera ideal:

• Motores de calle (hasta 6,000 RPM): 1.40:1 a 1.60:1
• Motores de alto rendimiento / competición (7,000-8,000 RPM): 1.65:1 a 1.75:1
• Motores de competición extrema (12,000-15,000 RPM): 2.00:1 o superior
• Motores de Fórmula 1 (~18,000 RPM): Superior a 2.50:1, llegando a 2.80:1

¿Cómo Modificar la Relación Biela/Carrera?

Parece una tarea titánica, pero los preparadores de motores tienen varias formas de alterar esta geometría. Simplemente instalar una biela más larga no es una opción, ya que el pistón se saldría por la parte superior del bloque motor.

Las soluciones habituales son:

1. Cambiar los Pistones: Se pueden fabricar pistones a medida con el bulón (el pasador que une el pistón a la biela) ubicado más arriba. Esto reduce la "altura de compresión" del pistón, dejando espacio para una biela más larga sin alterar la posición del pistón en el PMS.
2. Cambiar el Bloque Motor: Una solución más drástica es utilizar un bloque motor con una mayor "altura de cubierta" (distancia desde el centro del cigüeñal hasta la superficie plana superior del bloque). Esto crea físicamente más espacio para alojar un conjunto de biela y cigüeñal más largo.

Un ejemplo clásico es la preparación de los motores Mitsubishi 4G. Al instalar un cigüeñal de 100 mm de carrera (del motor 4G64) en un bloque 4G63, si se mantiene la biela de 150 mm, la relación cae a un pobre 1.50:1. Para remediarlo, se puede usar el bloque del 4G64, que es 6 mm más alto, permitiendo usar una biela de 156 mm y mejorar la relación a 1.56:1. Una preparación aún más enfocada a las altas RPM consistiría en usar ese bloque alto con el cigüeñal original de 88 mm, lo que permitiría instalar una biela de hasta 162 mm, logrando una excelente relación de 1.84:1.

Preguntas Frecuentes (FAQ)

¿Cuál es la relación biela/carrera ideal?

No existe un único número mágico. La relación "ideal" depende exclusivamente del rango de RPM en el que se espera que el motor opere la mayor parte del tiempo. Para un coche de calle, una relación más baja que favorezca el torque a bajo y medio régimen es preferible. Para un coche de carreras, una relación alta que maximice la potencia a altas RPM es el objetivo.

¿Qué se considera una mala relación biela/carrera?

Muchos preparadores consideran que cualquier valor por debajo de 1.55:1 empieza a ser problemático, ya que las cargas laterales y la fricción aumentan considerablemente, comprometiendo la fiabilidad a largo plazo, especialmente si se buscan altas revoluciones.

¿Por qué los motores de Fórmula 1 usan relaciones tan altas?

Los motores de F1 están diseñados para un único propósito: generar la máxima potencia posible a regímenes de giro extremadamente altos. Una relación de 2.50:1 o más es esencial para permitir que el motor "respire" eficientemente a más de 15,000 RPM y para minimizar las pérdidas por fricción y las cargas internas, que a esas velocidades serían destructivas con una relación convencional.

Conclusión

La relación biela/carrera es mucho más que un simple dato técnico. Es el equilibrio geométrico que define el alma de un motor. Es el compromiso entre la fuerza bruta a bajas vueltas y la capacidad de gritar a altas revoluciones. Comprender cómo la longitud de una biela en relación con la carrera del cigüeñal afecta a la fricción, la respiración del motor y la entrega de par, es fundamental para cualquier persona que busque entender o modificar un motor para llevarlo al siguiente nivel de rendimiento. La próxima vez que escuches hablar de este concepto, sabrás que se están refiriendo a uno de los secretos mejor guardados en el corazón de la ingeniería automotriz.
