Suspensión F1: El Héroe Oculto del Monoplaza

En el competitivo universo de la Fórmula 1, donde cada milisegundo cuenta y la tecnología se lleva al límite, existen componentes que, aunque no siempre están a la vista, son absolutamente fundamentales para el rendimiento de un monoplaza. Uno de estos héroes anónimos es el sistema de suspensión. Lejos de ser un simple mecanismo para absorber baches, la suspensión de un F1 es una obra de ingeniería maestra que conecta el coche con el asfalto, dicta su comportamiento dinámico y, de manera crucial, maximiza el potencial aerodinámico. Es el nexo entre la potencia bruta del motor y el control preciso que necesita el piloto para dominar la pista.

¿Cuál es el Propósito Fundamental de la Suspensión en un F1?

La función principal de la suspensión es conectar el chasis del coche a sus ruedas, pero esta simple descripción esconde una complejidad extraordinaria. Sus responsabilidades se dividen en tres áreas vitales que determinan el éxito o el fracaso en la pista.

1. Calidad de Marcha (Ride)

Este término se refiere a cómo el vehículo gestiona las irregularidades de la superficie de la pista. Un circuito no es una superficie perfectamente lisa; está lleno de ondulaciones, baches, pianos (kerbs) y cambios de peralte. La suspensión debe ser capaz de absorber estas imperfecciones de manera eficiente, asegurando que los neumáticos mantengan el máximo contacto posible con el asfalto. Este proceso es crucial para distribuir el agarre mecánico de manera uniforme entre las cuatro ruedas, permitiendo al piloto mantener el control incluso al pasar por encima de un piano a más de 200 km/h.

2. Maniobrabilidad (Handling)

El "handling" describe cómo el coche reacciona a las órdenes del piloto. Se refiere al comportamiento del vehículo en situaciones dinámicas: cómo se inclina en las curvas, cómo transfiere el peso durante la frenada y la aceleración, y con qué precisión responde a los movimientos del volante. Una buena suspensión proporciona una respuesta predecible y estable, dando al piloto la confianza necesaria para llevar el coche al límite de sus capacidades.

3. Control de la Plataforma Aerodinámica

Quizás la función más crítica en la F1 moderna. Los monoplazas actuales generan una cantidad masiva de carga aerodinámica (downforce), que puede llegar a ser varias veces el peso del propio coche a altas velocidades. Esta fuerza empuja el coche contra el asfalto, permitiendo velocidades de paso por curva impensables. Sin embargo, para que los elementos aerodinámicos (como el fondo plano y los alerones) funcionen en su punto óptimo, el coche debe mantener una altura y una inclinación (pitch) muy específicas y estables. La suspensión es la encargada de gestionar las enormes cargas verticales generadas por el downforce, manteniendo la plataforma aerodinámica estable y controlada. Una suspensión demasiado blanda haría que el coche se "aplastara" contra el suelo a alta velocidad, perdiendo toda su eficiencia.

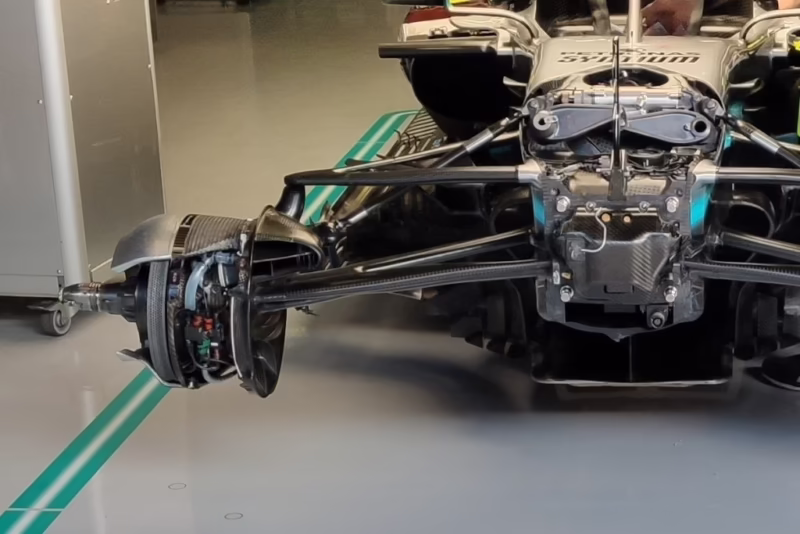

Anatomía de la Suspensión: Componentes Clave

El sistema de suspensión de un Fórmula 1 está compuesto por una serie de elementos interconectados, cada uno con una función específica. Los tres componentes principales son los muelles, los amortiguadores y las barras estabilizadoras.

• Muelles (Springs): Son los encargados de soportar el peso del coche y absorber los impactos iniciales de la pista. En F1, no se utilizan los muelles helicoidales tradicionales. En su lugar, se emplean principalmente barras de torsión, que son barras metálicas que se retuercen para proporcionar la fuerza del muelle. También existen los "muelles de cabeceo" (heave springs), que controlan el movimiento vertical de todo el coche, siendo cruciales para la gestión de la altura.
• Amortiguadores (Dampers): Si los muelles absorben la energía, los amortiguadores la disipan. Controlan la velocidad a la que los muelles se comprimen y se expanden, evitando que el coche rebote u oscile sin control después de pasar por un bache. Los amortiguadores de F1 son unidades hidráulicas llenas de gas, altamente ajustables, que convierten la energía cinética del movimiento en calor, que luego se disipa.
• Barras Estabilizadoras (Anti-Roll Bars): Estas barras conectan la suspensión del lado izquierdo con la del derecho. Su función es controlar el balanceo del coche (roll) durante las curvas. Al entrar en una curva, el peso se transfiere al exterior, y la barra estabilizadora se torsiona para resistir esta inclinación, manteniendo el coche más plano y mejorando el agarre de los neumáticos interiores.

Puesta a Punto: El Arte de la Optimización

La configuración o "setup" de la suspensión es uno de los secretos mejor guardados de cada equipo y una de las variables más importantes para el rendimiento. Los ingenieros pasan horas ajustando cada parámetro para adaptarlo a las características de cada circuito y a las preferencias del piloto. Elementos como el reparto de pesos en cada esquina (corner weights), la rigidez de los muelles y las barras, y la configuración de los amortiguadores se calibran con una precisión milimétrica.

Push-Rod vs. Pull-Rod: Dos Filosofías de Diseño

Una de las características visuales más distintivas de la suspensión de un F1 son las varillas que conectan la rueda con el chasis. Existen dos configuraciones principales: push-rod (varilla de empuje) y pull-rod (varilla de tracción).

• Push-Rod: La varilla está en diagonal hacia arriba, desde el portabujes de la rueda hasta un balancín en la parte superior del chasis. Cuando la rueda sube, la varilla "empuja" el balancín.
• Pull-Rod: La varilla está en diagonal hacia abajo, desde el portabujes hasta un balancín en la parte inferior del chasis. Cuando la rueda sube, la varilla "tira" del balancín.

La elección entre una y otra depende de complejas consideraciones aerodinámicas y de empaquetado de los componentes internos. La configuración pull-rod permite bajar el centro de gravedad y puede ofrecer un flujo de aire más limpio hacia la parte trasera del coche, una de las razones de su popularidad en los últimos años.

Desafíos de Diseño: La Lucha entre Fuerza, Peso y Aerodinámica

Diseñar un sistema de suspensión para un Fórmula 1 es un ejercicio de equilibrio entre requisitos contradictorios.

1. Resistencia Extrema: Debe ser increíblemente fuerte. Al pasar por un piano a alta velocidad, los componentes de la suspensión deben soportar cargas de varios Kilonewtons sin romperse ni deformarse.
2. Ligereza Máxima: Al mismo tiempo, cada gramo cuenta. Los componentes, como los trapecios (wishbones), se fabrican con fibra de carbono y aleaciones de titanio para ser lo más ligeros posible, ya que la suspensión es "masa no suspendida", lo que afecta negativamente al manejo.
3. Eficiencia Aerodinámica: Los elementos externos de la suspensión, como los trapecios y las varillas, interfieren con el flujo de aire. Por ello, se diseñan con perfiles aerodinámicos muy finos y específicos para minimizar la resistencia (drag) y, en algunos casos, para dirigir el aire hacia zonas clave del coche.
4. Gestión de Neumáticos: Una suspensión bien configurada es vital para no sobrecargar los neumáticos. Debe absorber las irregularidades sin transmitirlas bruscamente al neumático, lo que provocaría un desgaste excesivo y una pérdida de rendimiento a lo largo de la carrera.

Preguntas Frecuentes (FAQ)

¿Por qué las suspensiones de F1 son tan rígidas?

La rigidez extrema es necesaria para mantener la plataforma aerodinámica lo más estable posible. Cualquier variación en la altura del coche, por pequeña que sea, puede cambiar drásticamente la carga aerodinámica generada por el suelo y los alerones. La rigidez garantiza que el coche se mantenga en su ventana de funcionamiento óptima, priorizando el rendimiento aerodinámico sobre el confort mecánico.

¿Está permitida la suspensión activa en la F1?

No. La suspensión activa, un sistema controlado por ordenador que ajustaba la suspensión en tiempo real, fue prohibida a finales de 1993. Se consideró que era una ayuda al piloto demasiado costosa y compleja, que eliminaba parte de la habilidad del conductor. Hoy en día, todos los ajustes deben ser pasivos o ajustados manualmente por los mecánicos.

¿Cómo afecta la suspensión al desgaste de los neumáticos?

De manera directa. Una suspensión mal ajustada puede provocar que los neumáticos reboten o se deslicen sobre la superficie (en lugar de rodar), generando un calor excesivo y un desgaste acelerado. La geometría de la suspensión (ángulos de caída y convergencia) también se ajusta para gestionar la temperatura y el desgaste a lo largo de la vida del neumático durante un stint.

En conclusión, el sistema de suspensión de un Fórmula 1 es mucho más que un conjunto de muelles y amortiguadores. Es un sistema neurológico que conecta la voluntad del piloto y la teoría de los aerodinamistas con la cruda realidad del asfalto. Es una danza constante entre la rigidez y la flexibilidad, la fuerza y la ligereza, la mecánica y la aerodinámica. Un sistema que, cuando se optimiza a la perfección, se convierte en uno de los verdaderos secretos para alcanzar la gloria en la máxima categoría del automovilismo.
