Un mazo de cables es mucho más que un simple manojo de alambres; es el sistema nervioso central que da vida a cualquier sistema eléctrico complejo, desde el motor de un coche de Fórmula 1 hasta la maquinaria industrial más sofisticada. Este componente crucial organiza y protege el cableado, garantizando que la energía y los datos fluyan de manera fiable y segura entre los distintos componentes. Comprender sus diferentes tipos, materiales y clasificaciones es fundamental para ingenieros, mecánicos y entusiastas que buscan garantizar el máximo rendimiento y durabilidad de sus sistemas eléctricos. Cada mazo está diseñado con un propósito específico, utilizando materiales y métodos de construcción que varían enormemente según la aplicación, ya sea para redes de sensores de bajo voltaje o para las exigentes aplicaciones de alta tensión en vehículos eléctricos.
- ¿Qué es Exactamente un Mazo de Cables?
- Tipos de Mazos de Cables: Una Clasificación Detallada
- Clasificación por Voltaje: De Baja a Alta Tensión
- Materiales: El ADN de Cada Mazo de Cables
- El Blindaje: Protegiendo las Señales de Interferencias (EMI)
- Fallas Comunes: ¿Por Qué se Daña un Mazo de Cables?
- Preguntas Frecuentes (FAQ)
¿Qué es Exactamente un Mazo de Cables?

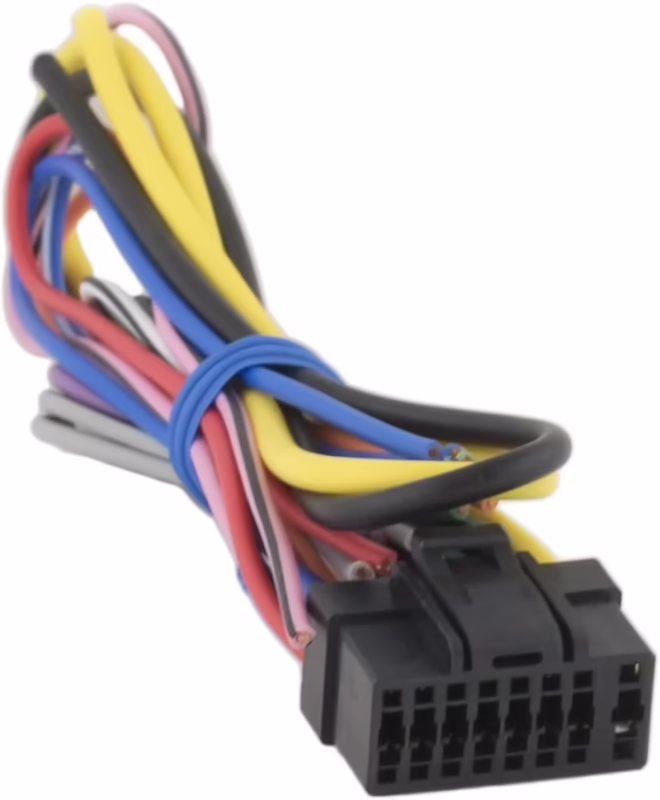

Un mazo de cables, también conocido como arnés eléctrico, es un conjunto organizado de cables, terminales y conectores que se agrupan para enrutar la energía y las señales a través de un sistema eléctrico siguiendo una disposición específica. Al agrupar los cables en un solo haz, generalmente envuelto en cinta aislante, fundas termorretráctiles o conductos, se crea una única unidad fácil de instalar y mantener. Esta estructura no solo simplifica enormemente el proceso de montaje en comparación con el enrutamiento de docenas de cables individuales, sino que también protege los conductores de la abrasión, las vibraciones, la humedad y las temperaturas extremas, factores muy presentes en el entorno de un automóvil o maquinaria pesada.
Tipos de Mazos de Cables: Una Clasificación Detallada
No todos los mazos de cables son iguales. Su diseño y construcción se adaptan a las necesidades específicas del entorno y la función que desempeñarán. Podemos clasificarlos principalmente según tres criterios: su aplicación, su construcción y el nivel de voltaje que manejan.
Clasificación por Aplicación
La función principal del mazo de cables dicta su diseño, los materiales utilizados y los tipos de conectores. Un arnés para el motor de un coche, por ejemplo, debe soportar altas temperaturas y exposición a productos químicos, mientras que uno para el tablero de instrumentos se centra en la conectividad de múltiples dispositivos en un espacio reducido.
| Tipo de Mazo de Cables por Aplicación | Función Principal |
|---|---|
| Mazos de Motor | Controlan el encendido, la inyección de combustible y los datos de los sensores en el compartimento del motor. |
| Mazos del Tablero de Instrumentos | Conectan pantallas, sistemas de infoentretenimiento y paneles de control. |
| Mazos de Batería | Gestionan las rutas de alta corriente con aislamiento reforzado para seguridad. |
| Mazos de Sensores | Transmiten señales analógicas y digitales a las unidades de control. |
| Mazos de Carrocería | Conectan la iluminación, el audio y los componentes eléctricos interiores. |
| Mazos de Tren Motriz | Cubren la interfaz de enrutamiento del motor y la transmisión. |
| Mazos para Conducción Autónoma | Manejan las redes de sensores y procesadores de los sistemas ADAS. |
Clasificación por Construcción y Características Físicas
La forma y estructura del mazo también son cruciales, especialmente en aplicaciones donde el espacio es limitado o se requiere flexibilidad.
| Tipo de Mazo por Construcción | Característica Principal |
|---|---|
| Mazos Planos (Flat) | Reducen el perfil para zonas de instalación muy ajustadas. |
| Mazos Circulares | Enrollan los cables alrededor de un centro para permitir vías de rotación. |
| Mazos Bifurcados | Dividen el enrutamiento en múltiples ramales dirigidos a puntos específicos. |
| Mazos con Blindaje EMI | Reducen la interferencia electromagnética en líneas de señal sensibles. |
| Mazos de Fibra Óptica | Mantienen la integridad de la transmisión óptica en sistemas digitales de alta velocidad. |
Clasificación por Voltaje: De Baja a Alta Tensión
El voltaje es uno de los factores más críticos en el diseño de un mazo de cables. Determina el calibre del cable, el tipo de aislamiento, los terminales y los conectores necesarios para operar de forma segura. Se dividen en tres grandes grupos.
| Clase de Voltaje | Rango de Voltaje | Rango AWG Típico | Aislamiento Común | Capacidad de Corriente |
|---|---|---|---|---|
| Bajo Voltaje | 0 a 50V | 22 a 30 AWG | PVC, TPE (80-105 °C) | 0.5 a 5A |
| Medio Voltaje | 50 a 300V | 16 a 20 AWG | XLPE, PVC Irradiado (125 °C) | 5 a 25A |
| Alto Voltaje | 300 a 1000V | 8 a 12 AWG | Doble XLPE, Silicona (150-200 °C) | 25 a 300A |
Mazos de Cables de Bajo Voltaje
Estos arneses operan por debajo de 50V y utilizan cables de cobre de calibre fino (generalmente de 22 a 30 AWG). Son la columna vertebral de las redes de sensores, circuitos de diagnóstico y pequeños componentes eléctricos en automatización, telecomunicaciones y dispositivos médicos. Sus materiales suelen incluir aislamientos de PVC o TPE de pared delgada, con terminales abiertos y conectores no sellados.
Mazos de Cables de Medio Voltaje
Con un rango de 50V a 300V, estos mazos se encuentran en sistemas de control, paneles de máquinas y robótica industrial. El calibre del cable suele ser de 16 a 20 AWG, con aislamiento de polietileno reticulado (XLPE) o PVC irradiado, capaces de soportar temperaturas más altas. Las uniones de crimpado seguras y los conectores estabilizados térmicamente son estándar para garantizar la fiabilidad bajo carga.
Mazos de Cables de Alto Voltaje
Superando los 300V y llegando hasta 800V o más, estos son los mazos más robustos, diseñados para aplicaciones de alta energía como sistemas de baterías en vehículos eléctricos (EV), inversores y conjuntos de carga. Utilizan cables de gran calibre (8 a 12 AWG) con doble capa de aislamiento de XLPE o silicona. Estos mazos deben cumplir con especificaciones extremadamente estrictas, como las de la NASA para aplicaciones aeroespaciales, soportando rangos de temperatura de -100 °C a 260 °C. Cuentan con conectores totalmente sellados, blindaje de lámina y barreras de aislamiento para prevenir fugas de corriente y el riesgo de incendio.
Materiales: El ADN de Cada Mazo de Cables
La elección de los materiales es determinante para el rendimiento y la longevidad de un arnés eléctrico. Cada componente se selecciona cuidadosamente para cumplir con las exigencias eléctricas, ambientales y mecánicas de la aplicación.
- Conductores: El cobre es el estándar en la mayoría de los mazos debido a su alta conductividad eléctrica y flexibilidad. El aluminio se utiliza a veces para reducir el peso. En circuitos de alto rendimiento o sensibles a interferencias, se puede usar cobre bañado en plata para mantener la máxima integridad de la señal.
- Aislamiento y Cubiertas Protectoras: El PVC es común para aplicaciones de uso general. El polietileno reticulado (XLPE) es preferido en automoción y alta tensión por su resistencia al calor, aceites y estrés ambiental. El teflón (PTFE) se aplica en entornos aeroespaciales y médicos por sus superiores propiedades dieléctricas. Las fundas de nylon o poliéster protegen el conjunto de la abrasión.
- Conectores y Terminales: Fabricados con latón estañado, aleaciones de cobre o bronce fosforado, estos materiales soportan bien el estrés mecánico y los ciclos térmicos. Conectores de series como Deutsch DT o Molex MX150L son comunes, ofreciendo carcasas selladas y protección contra el ingreso de agua y polvo (IP67 a IP69K).
El Blindaje: Protegiendo las Señales de Interferencias (EMI)
En sistemas con circuitos sensibles, el blindaje es esencial para reducir la Interferencia Electromagnética (EMI). Este puede envolver cables individuales o el mazo completo.
| Método de Blindaje | Descripción y Aplicación |
|---|---|
| Blindaje de Lámina (Foil) | Cinta de aluminio o cobre-poliéster que ofrece una cobertura del 100% pero con flexibilidad limitada. Ideal para instalaciones estacionarias. |
| Blindaje Trenzado (Braid) | Hilos de cobre o cobre estañado tejidos alrededor del núcleo. Proporciona una cobertura del 70-95% con excelente flexibilidad. Común en automoción y aeroespacial. |
| Doble Blindaje (Lámina + Trenza) | Combina ambos métodos para una protección máxima (casi 100%) manteniendo la flexibilidad. Requerido en entornos de alta EMI como equipos médicos y militares. |
Fallas Comunes: ¿Por Qué se Daña un Mazo de Cables?
A pesar de su diseño robusto, los mazos de cables no son inmunes a las fallas. Un arnés defectuoso puede causar desde un rendimiento deficiente hasta fallos catastróficos. Las causas principales son:
- Defectos de fabricación: Materiales de mala calidad, ensamblaje incorrecto o aislamiento inadecuado pueden provocar cortocircuitos o conexiones intermitentes desde el principio.
- Corrosión: La exposición a la humedad, la sal de la carretera y otros productos químicos corroe los terminales y conectores, aumentando la resistencia eléctrica y causando un rendimiento deficiente o una falla total.
- Vibración y daño físico: La vibración constante del motor o de carreteras en mal estado puede hacer que los cables se rocen contra otros componentes, desgastando el aislamiento y provocando un cortocircuito. Los impactos también pueden dañar físicamente el mazo.
- Degradación térmica: El calor extremo, especialmente en el compartimento del motor, degrada el aislamiento de los cables con el tiempo, haciéndolo quebradizo y propenso a agrietarse, lo que expone los conductores.
- Daño por roedores: Sorprendentemente, ratones y otros roedores pueden masticar el aislamiento y los cables, causando daños difíciles de diagnosticar en áreas ocultas del vehículo.
Preguntas Frecuentes (FAQ)
¿Cuánto tiempo dura un mazo de cables de automóvil?
La vida útil de un mazo de cables depende de la calidad de los materiales, las condiciones ambientales y el uso. En general, un arnés bien fabricado en una aplicación automotriz puede durar entre 15 y 20 años, o incluso toda la vida útil del vehículo, siempre que no esté expuesto a calor excesivo, humedad o daños físicos.
¿Qué sucede cuando un mazo de cables se daña?
Un mazo de cables defectuoso puede provocar una gran variedad de problemas. Los síntomas pueden incluir un rendimiento deficiente del motor, mal funcionamiento de luces o accesorios, fallos intermitentes de componentes electrónicos, y en los casos más graves, puede generar un cortocircuito que resulte en un riesgo de incendio.
¿Se puede reparar un mazo de cables?
La reparación depende de la magnitud del daño. Es posible reparar un solo cable roto o un conector dañado. Sin embargo, si el mazo presenta daños generalizados por calor, corrosión o abrasión, la opción más segura y fiable es el reemplazo completo del arnés. Intentar reparar un mazo complejo puede introducir nuevos puntos de falla y comprometer la seguridad del sistema eléctrico.
¿Cómo se fabrican los mazos de cables?
Los mazos se fabrican mediante métodos manuales, semiautomatizados o totalmente automatizados. La producción manual se utiliza para series cortas o prototipos, donde los operarios enrutan y crimpan los cables a mano. La producción semiautomatizada combina el corte de cables a máquina con el ensamblaje manual. La producción totalmente automatizada utiliza robótica para un alto volumen de producción con máxima precisión y repetibilidad.
