Conector OBD-II del Ferrari F430: Guía Completa

El Ferrari F430, una joya de la ingeniería de Maranello, no es solo una obra de arte sobre ruedas, sino también una compleja máquina llena de tecnología. Para los propietarios y entusiastas del automovilismo deportivo, comprender cómo interactuar con sus sistemas electrónicos es fundamental. Uno de los puntos de acceso más cruciales para el diagnóstico y la monitorización del vehículo es el conector OBD-II (On-Board Diagnostics II). Este pequeño puerto es la puerta de entrada al cerebro del coche, permitiendo desde leer códigos de error hasta registrar datos de telemetría en tiempo real para mejorar el rendimiento en pista. En esta guía definitiva, desvelaremos no solo dónde encontrar este conector en su F430, sino también cómo aprovecharlo al máximo.

¿Qué es y para qué sirve el Puerto OBD-II?

Antes de sumergirnos en la ubicación específica, es importante entender qué es exactamente el puerto OBD-II. Se trata de un sistema estandarizado que se implementó en todos los vehículos a partir de 1996. Su función principal es monitorear el rendimiento de algunos de los componentes más importantes del motor, incluyendo el control de emisiones. Cuando el sistema detecta un problema, genera un Código de Diagnóstico de Falla (DTC, por sus siglas en inglés) y, por lo general, enciende la temida luz de "Check Engine" en el tablero. A través de este puerto, un mecánico o el propio dueño del vehículo puede conectar un escáner para leer estos códigos y obtener una idea clara de dónde reside el problema, ahorrando tiempo y dinero en diagnósticos.

Sin embargo, en un coche de alto rendimiento como un Ferrari F430, las capacidades del OBD-II van mucho más allá de la simple lectura de errores. Permite acceder a un flujo de datos en tiempo real (Live Data) que incluye RPM del motor, temperatura del refrigerante, posición del acelerador, presión de combustible y docenas de otros parámetros vitales para entender el comportamiento del vehículo en cada momento.

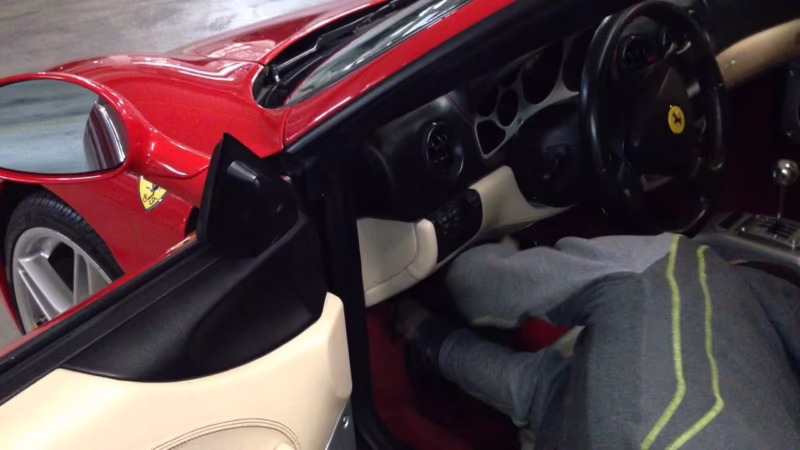

Ubicación Exacta del Conector OBD-II en el Ferrari F430

Encontrar el puerto OBD-II en un Ferrari F430 es relativamente sencillo si sabes dónde buscar. A diferencia de otros vehículos donde puede estar oculto tras paneles o tapas, en el F430 su acceso es bastante directo.

La ubicación del conector OBD-II es:

• En el lado del conductor.
• Debajo del tablero de instrumentos.
• A la derecha de la columna de dirección.

Para localizarlo, simplemente siéntese en el asiento del conductor y pase la mano por la parte inferior del salpicadero, en el área que queda entre la columna de dirección y la consola central. Notará un conector de plástico con una forma trapezoidal característica de 16 pines. No se requieren herramientas para acceder a él; está diseñado para ser fácilmente accesible.

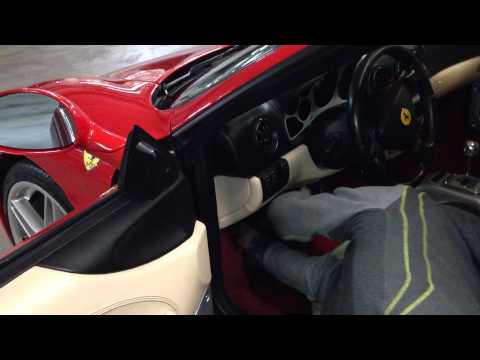

Guía Visual de Ubicación

1. Abra la puerta del conductor y sitúese en una posición cómoda para mirar debajo del volante.
2. Identifique la columna de dirección que desciende desde el volante hacia los pedales.
3. Mire o palpe la zona inmediatamente a la derecha de esta columna, en la parte más baja del tablero.
4. Allí encontrará el puerto OBD-II, listo para que conecte su dispositivo de diagnóstico o registro de datos.

Herramientas para Conectarse al Puerto OBD-II

Una vez localizado el puerto, necesitará la herramienta adecuada para interactuar con él. La elección dependerá de sus necesidades:

• Escáneres OBD-II básicos: Son dispositivos económicos y fáciles de usar. Su función principal es leer y borrar los códigos de error (DTCs). Son perfectos para apagar la luz de "Check Engine" después de una reparación simple.
• Adaptadores Bluetooth/Wi-Fi: Pequeños dispositivos que se conectan al puerto y transmiten los datos de forma inalámbrica a una aplicación en su smartphone o tablet (como Torque Pro, OBD Fusion, etc.). Permiten no solo leer códigos, sino también visualizar datos en tiempo real en medidores personalizables, una opción muy popular entre los entusiastas.
• Herramientas de diagnóstico profesionales: Utilizadas por talleres, ofrecen funciones mucho más avanzadas, como la programación de módulos, pruebas de actuadores y acceso a datos específicos del fabricante.
• Sistemas de adquisición de datos (Data Loggers): Para los pilotos y aficionados a los track days, esta es la herramienta definitiva. Dispositivos como los de AIM Sportline se conectan al puerto para registrar telemetría detallada que puede ser analizada posteriormente para mejorar tiempos de vuelta y técnica de pilotaje.

Conexión Avanzada: Data Loggers AIM al OBD-II del F430

La información proporcionada sobre la conexión de registradores de datos AIM es crucial para aquellos que llevan su F430 al límite en un entorno de competición automovilística. Estos sistemas no utilizan un simple conector plug-and-play, sino que se comunican a través del bus CAN (Controller Area Network) del vehículo, que es el sistema nervioso central que permite a todos los módulos electrónicos comunicarse entre sí.

Para conectar un logger AIM al OBD-II de un Ferrari F430, debe realizar una conexión directa a los pines específicos del bus CAN:

• El cable etiquetado como CAN+ (o CAN High) del logger AIM debe conectarse al Pin 6 del conector OBD-II.
• El cable etiquetado como CAN- (o CAN Low) del logger AIM debe conectarse al Pin 14 del conector OBD-II.

Tabla de Conexión AIM Logger a OBD-II

¡Atención! Esta conexión debe realizarse con cuidado. Asegúrese de que el vehículo esté apagado y, si no tiene experiencia en electrónica automotriz, es recomendable que un profesional realice la instalación para evitar dañar los delicados sistemas electrónicos del vehículo. Una conexión incorrecta podría causar fallos graves en la ECU u otros módulos.

Preguntas Frecuentes (FAQ)

¿Es seguro conectar cualquier escáner OBD-II a mi Ferrari F430?

En general, sí. Los dispositivos de lectura (escáneres básicos, adaptadores Bluetooth) son seguros, ya que solo solicitan información. Sin embargo, debe tener mucho cuidado con herramientas que permiten escribir o reprogramar módulos, ya que un uso incorrecto podría inmovilizar el vehículo. Utilice siempre herramientas de marcas reconocidas.

¿Puedo borrar la luz de "Check Engine" yo mismo?

Sí, con un escáner OBD-II básico puede leer el código de error para entender el problema y, si lo considera oportuno (por ejemplo, si fue una falsa alarma o el problema ya fue solucionado), puede borrar el código para apagar la luz. No obstante, si el problema persiste, la luz volverá a encenderse.

¿Qué es el bus CAN que mencionan para los loggers?

El bus CAN (Controller Area Network) es un protocolo de comunicación que permite que las diferentes unidades de control electrónico (ECU) del coche, como la del motor, la del ABS, la de la transmisión, etc., se comuniquen entre sí de forma eficiente con un cableado mínimo. Es el estándar en la industria automotriz moderna y es a través de este bus que fluyen todos los datos de rendimiento que un logger puede registrar.

¿La ubicación del puerto OBD-II es la misma en otros modelos de Ferrari?

La ubicación es muy similar en muchos modelos modernos de Ferrari y otros superdeportivos, generalmente en la zona del conductor, debajo del tablero. Sin embargo, puede variar ligeramente entre modelos como el 458 Italia, el 488 GTB o los más recientes. Siempre es buena idea consultar el manual del propietario o un foro especializado para el modelo específico.
