Suspensión F1: Push-Rod vs. Pull-Rod

En el vertiginoso y ultra competitivo mundo de la Fórmula 1, cada milisegundo cuenta. Los ingenieros dedican miles de horas y millones de dólares a perfeccionar cada componente del monoplaza, y uno de los sistemas más críticos, aunque a menudo subestimado por el espectador casual, es la suspensión. La pregunta inicial puede parecer simple: ¿Tienen los coches de F1 suspensión delantera? La respuesta es un rotundo sí, pero esa afirmación apenas rasca la superficie de una de las áreas de diseño más complejas y fascinantes del automovilismo. No se trata de un simple sistema para absorber baches y proporcionar confort; es una obra de ingeniería que dicta el comportamiento dinámico del coche, maximiza el agarre de los neumáticos y es fundamental para el rendimiento aerodinámico. Dentro de este universo, dos filosofías de diseño han dominado el paddock durante décadas: la suspensión push-rod (varilla de empuje) y la pull-rod (varilla de tracción).

¿Por Qué es Tan Crucial la Suspensión en un Fórmula 1?

Para entender la importancia de estos sistemas, primero debemos comprender el objetivo principal de cualquier suspensión en un coche de carreras: mantener la mayor superficie de contacto posible de los neumáticos con el asfalto en todo momento. Esta superficie de contacto, conocida como la "huella del neumático", es donde ocurre toda la magia. Es el único punto a través del cual el piloto puede transferir la potencia del motor para acelerar, aplicar la inmensa fuerza de los frenos para detenerse y generar las fuerzas laterales necesarias para negociar las curvas a velocidades extremas.

Un circuito de carreras no es una superficie perfectamente plana. Está lleno de baches, ondulaciones y, por supuesto, los famosos pianos o "kerbs". Sin un sistema de suspensión, el chasis estaría rígidamente conectado a las ruedas. Al pasar sobre un piano, todo el coche saltaría, haciendo que los neumáticos perdieran contacto con el suelo. En ese instante sin contacto, no hay agarre. No se puede acelerar, frenar ni girar. El coche se vuelve incontrolable. La suspensión permite que la rueda se mueva verticalmente para absorber esa irregularidad, mientras un conjunto de resortes y amortiguadores gestionan la energía de ese impacto, asegurando que el neumático vuelva a su posición óptima en la pista lo más rápido posible. Pero en la F1, su función va mucho más allá.

La aerodinámica de un F1 moderno, especialmente en la era del efecto suelo, depende de mantener una altura y una inclinación del chasis (conocido como "plataforma aerodinámica") extremadamente estables y precisas. La suspensión controla los movimientos del chasis: el "cabeceo" (pitch) durante la frenada y la aceleración, el "balanceo" (roll) en las curvas y el movimiento vertical (heave). Una plataforma estable garantiza que el flujo de aire que pasa por debajo del coche, a través de los túneles Venturi, y sobre los alerones, funcione como los diseñadores lo previeron, generando una carga aerodinámica masiva y consistente que pega el coche al asfalto.

Desentrañando el Misterio: Suspensión Push-Rod

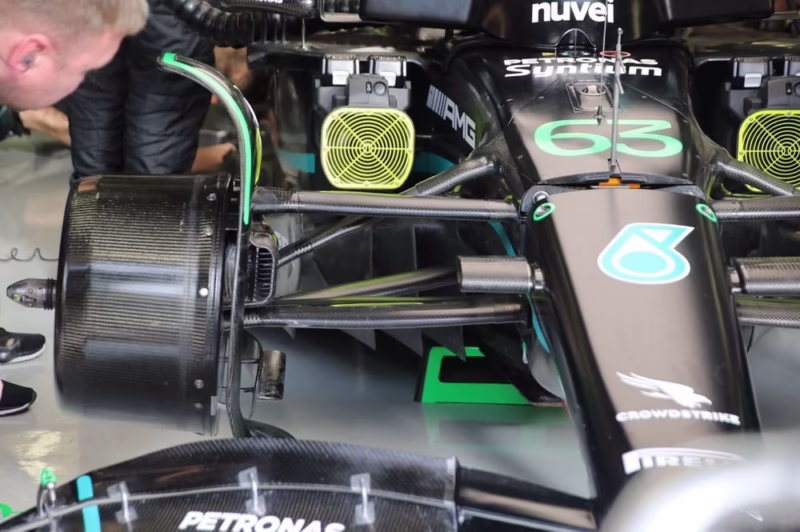

El sistema push-rod ha sido el estándar en la Fórmula 1 durante muchos años, especialmente en la parte delantera de los coches. Su principio de funcionamiento es relativamente intuitivo y se basa en la compresión.

¿Cómo funciona?

1. Cuando la rueda pasa sobre un bache y se mueve hacia arriba, empuja una varilla diagonal llamada "push rod" o varilla de empuje.
2. Esta varilla, como su nombre indica, empuja hacia arriba un balancín (rocker) que está montado en la parte superior del chasis.
3. El movimiento de este balancín comprime el conjunto de resortes y amortiguadores, que están montados de forma interna (inboard) dentro del monocasco, generalmente en posición horizontal o casi vertical.

La principal ventaja de este diseño es su robustez estructural y, sobre todo, la accesibilidad para los mecánicos. Al tener los componentes principales (balancines, barras de torsión, amortiguadores) ubicados en la parte alta del chasis, los ingenieros pueden realizar cambios de configuración de manera más rápida y sencilla durante una sesión de entrenamientos o clasificación. Aerodinámicamente, se consideraba que un push-rod alto y delgado interfería menos con el flujo de aire que se dirige hacia los pontones y el suelo del coche.

La Alternativa Elegante: Suspensión Pull-Rod

El sistema pull-rod funciona bajo el principio opuesto: la tensión. Aunque fue popularizado por el legendario diseñador Gordon Murray en los años 70 con el equipo Brabham, cayó en desuso durante un tiempo hasta que otro genio, Adrian Newey, lo reintrodujo con gran éxito en Red Bull Racing, especialmente en la parte trasera de sus coches campeones.

¿Cómo funciona?

1. Cuando la rueda se mueve hacia arriba al encontrar una irregularidad, tira de una varilla diagonal llamada "pull rod" o varilla de tracción.
2. Esta varilla está conectada a un balancín situado en la parte más baja del chasis.
3. El balancín, al ser accionado, opera sobre el conjunto de resortes y amortiguadores, que también están montados en una posición muy baja, a menudo sobre la parte superior de la caja de cambios en la parte trasera.

La ventaja fundamental y más buscada del sistema pull-rod es su impacto en el centro de gravedad. Al reubicar todos los componentes pesados de la suspensión (balancines, amortiguadores, etc.) en la posición más baja posible, se reduce significativamente el centro de gravedad general del monoplaza. Un centro de gravedad más bajo mejora la agilidad del coche, reduce el balanceo en las curvas y, en general, mejora el comportamiento dinámico. Además, desde un punto de vista aerodinámico, una varilla de tracción que va desde la parte superior del portabujes hacia la parte inferior del chasis puede "limpiar" el flujo de aire en zonas críticas, como la que se dirige hacia el difusor trasero.

Push-Rod vs. Pull-Rod: La Batalla Técnica

Entonces, ¿cuál es mejor? La respuesta, como casi siempre en la Fórmula 1, es: depende. No hay una solución universalmente superior. La elección entre uno y otro es un complejo compromiso entre beneficios mecánicos, aerodinámicos, estructurales y de "empaquetado" de componentes. Cada equipo evalúa estos factores en función de la filosofía general de diseño de su coche.

La Evolución y las Tendencias Actuales en la F1

Históricamente, la configuración más común era push-rod en la parte delantera y pull-rod en la trasera. Sin embargo, con la introducción del reglamento de efecto suelo en 2022, que pone un énfasis masivo en el flujo de aire que pasa por debajo del coche a través de los túneles Venturi, la filosofía ha comenzado a cambiar. Equipos punteros como Red Bull Racing y, más recientemente, McLaren, han adoptado una configuración pull-rod también en el eje delantero. La razón principal es el "empaquetado": un sistema pull-rod delantero permite reubicar los componentes internos de la suspensión para liberar espacio en la parte superior del chasis. Este espacio puede ser aprovechado aerodinámicamente para esculpir la carrocería de una manera que dirija el aire de forma más eficiente hacia los pontones y el inicio de los túneles del suelo, una de las áreas más sensibles del coche actual. Es un claro ejemplo de cómo una decisión mecánica está, en realidad, dictada por una necesidad aerodinámica.

Preguntas Frecuentes (FAQ)

¿Los coches de calle usan sistemas push-rod o pull-rod?

Es extremadamente raro. La gran mayoría de los coches de calle utilizan sistemas más convencionales y económicos como la suspensión MacPherson o de doble horquilla con los amortiguadores montados directamente en la zona de la rueda. Los sistemas push/pull-rod están reservados casi exclusivamente para coches de competición de alto nivel y algunos superdeportivos e hiperdeportivos de producción muy limitada, como ciertos modelos de Lamborghini o Pagani, donde el rendimiento es la máxima prioridad.

¿Qué sistema es definitivamente mejor?

No existe un "mejor" absoluto. El éxito de Red Bull con una configuración pull-rod delantera demuestra su potencial, pero equipos como Ferrari han seguido con el push-rod delantero y también han logrado victorias. La elección depende de cómo se integre el sistema de suspensión con el concepto aerodinámico general del coche. Lo que funciona para un coche puede no funcionar para otro.

¿Por qué es más difícil para los mecánicos trabajar en un sistema pull-rod?

Porque los componentes clave están ubicados en la parte más baja y a menudo menos accesible del chasis, a veces incluso cubiertos por la quilla o el suelo. Realizar un cambio en la rigidez de un resorte o un ajuste en el amortiguador puede requerir desmontar más partes de la carrocería, lo que consume un tiempo valioso durante una sesión cronometrada.

En conclusión, la suspensión de un Fórmula 1 es un ballet mecánico de una precisión asombrosa. La elección entre push-rod y pull-rod no es una cuestión de moda, sino una decisión de ingeniería fundamental que tiene profundas ramificaciones en el rendimiento global del monoplaza. Lejos de ser un simple mecanismo para absorber baches, es una herramienta clave para dominar la aerodinámica, maximizar el agarre y, en última instancia, conquistar la victoria en la cima del automovilismo mundial.
