Hiperboloide de una Hoja: Ecuación y Secretos

En el universo del automovilismo y la ingeniería, a menudo nos maravillamos con las formas complejas y aerodinámicas que definen a un coche de carreras o las estructuras que soportan proezas de la ingeniería. Sin embargo, detrás de cada curva y cada superficie, yace un lenguaje universal: el de las matemáticas. Más allá de las líneas, planos y esferas que nos son familiares, existe un fascinante catálogo de figuras tridimensionales conocidas como superficies cuádricas. Entre ellas, una destaca por su elegancia, sus propiedades contraintuitivas y su sorprendente presencia en nuestro mundo: el hiperboloide de una hoja. Este artículo se sumerge en las profundidades de esta figura, desglosando su ecuación, explorando su forma y revelando por qué es mucho más que una simple curiosidad matemática.

Un Vistazo al Mundo de las Superficies Cuádricas

Antes de centrarnos en nuestro protagonista, es crucial entender su familia. Las superficies cuádricas son para el espacio tridimensional lo que las secciones cónicas (círculos, elipses, parábolas e hipérbolas) son para el plano bidimensional. Son, en esencia, gráficos de ecuaciones de segundo grado con tres variables (x, y, z). La forma general de estas ecuaciones puede parecer intimidante:

Ax² + By² + Cz² + Dxy + Exz + Fyz + Gx + Hy + Jz + K = 0

Afortunadamente, al orientar y centrar estas superficies en el origen de coordenadas, podemos simplificar enormemente sus ecuaciones, revelando su naturaleza fundamental. Esta familia incluye figuras como el elipsoide (una especie de esfera estirada), el paraboloide (la forma de las antenas parabólicas) y, por supuesto, los hiperboloides.

La Ecuación del Hiperboloide de una Hoja: El ADN de su Forma

El corazón de cualquier superficie cuádrica es su ecuación. Para el hiperboloide de una hoja, su forma canónica o estándar, centrada en el origen, es sorprendentemente elegante y reveladora:

(x²/a²) + (y²/b²) - (z²/c²) = 1

Vamos a desglosar esta ecuación para entender qué nos dice cada componente:

• x, y, z: Representan las coordenadas de cualquier punto que pertenezca a la superficie en un sistema cartesiano tridimensional.
• a, b, c: Son constantes positivas que actúan como semiejes. Determinan cuánto se "estira" o "comprime" la figura a lo largo de los ejes X, Y y Z, respectivamente. Si a = b, el hiperboloide tendrá secciones transversales circulares y se denomina hiperboloide de revolución.
• El Juego de Signos: Esta es la clave que define al hiperboloide de una hoja. Observa que dos de los términos cuadráticos son positivos (x² e y²) y uno es negativo (z²). Esta combinación es lo que le da su forma característica de "reloj de arena" o "diábolo". El eje correspondiente a la variable con el signo negativo (en este caso, el eje Z) es el eje de simetría principal de la figura, a lo largo del cual se "abre" el hiperboloide.

Es importante notar que el eje de simetría puede cambiar. Si la ecuación fuera, por ejemplo, - (x²/a²) + (y²/b²) + (z²/c²) = 1, el eje de simetría sería el eje X.

Visualizando lo Invisible: El Poder de las Trazas

Una de las herramientas más poderosas para comprender una superficie 3D es analizar sus "trazas". Una traza no es más que la curva que se forma al intersecar la superficie con un plano. Para el hiperboloide de una hoja, las trazas revelan su naturaleza híbrida entre elipses e hipérbolas.

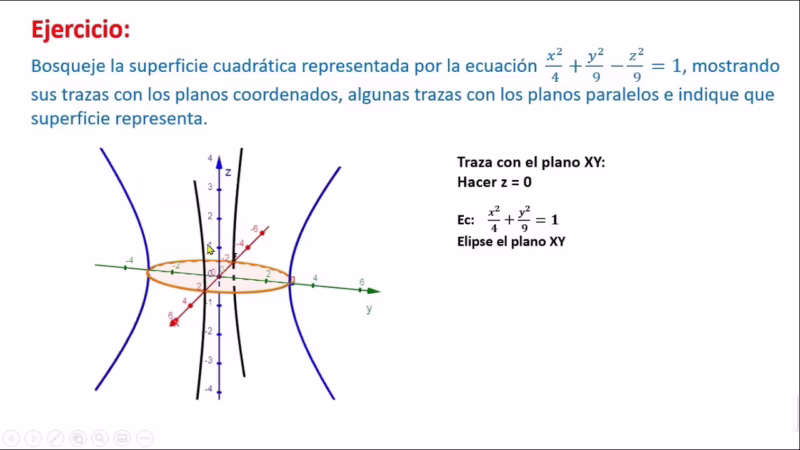

Trazas en Planos Horizontales (paralelos al plano XY)

Imaginemos que cortamos el hiperboloide con un plano horizontal, definido por la ecuación z = k (donde k es una constante). Al sustituir z por k en la ecuación principal, obtenemos:

(x²/a²) + (y²/b²) = 1 + (k²/c²)

Esta es la ecuación de una elipse. Notablemente, el término de la derecha siempre es mayor o igual a 1, lo que significa que siempre obtendremos una elipse, sin importar a qué "altura" (valor de k) cortemos. La elipse más pequeña, a menudo llamada "garganta" o "cintura", ocurre cuando k=0 (en el plano XY). A medida que nos alejamos del origen hacia arriba o hacia abajo (aumentando el valor absoluto de k), las elipses se hacen cada vez más grandes. Esto confirma la forma continua y abierta de la figura.

Trazas en Planos Verticales (paralelos a los planos XZ e YZ)

Ahora, cortemos la superficie con un plano vertical, por ejemplo, y = k:

(x²/a²) - (z²/c²) = 1 - (k²/b²)

Esta es la ecuación de una hipérbola. Lo mismo ocurre si cortamos con planos x = k. Estas trazas hiperbólicas son las que le dan el nombre a la superficie y definen su perfil curvo característico. Es esta dualidad, con trazas elípticas en una dirección e hiperbólicas en las otras dos, lo que hace al hiperboloide de una hoja tan especial.

Propiedades Asombrosas y Aplicaciones en el Mundo Real

Más allá de su belleza matemática, el hiperboloide de una hoja posee una propiedad que desafía la lógica a primera vista: es una superficie reglada. Esto significa que, a pesar de ser una superficie curva, ¡puede generarse completamente a partir de un conjunto de líneas rectas! Imagina dos anillos en el espacio y únelos con varillas rectas y giradas; la superficie que envuelven es un hiperboloide. Esta propiedad le confiere una increíble resistencia estructural.

Esta fortaleza no ha pasado desapercibida para ingenieros y arquitectos. La aplicación más icónica son las torres de refrigeración de las centrales nucleares y termoeléctricas. Su forma hiperbólica no es un capricho estético; es una obra maestra de la eficiencia. Permite construir una estructura altísima y resistente a vientos fuertes utilizando una cantidad mínima de material, gracias a la posibilidad de usar vigas de acero rectas en su construcción. Además, la forma favorece la convección natural del aire, mejorando la eficiencia de la refrigeración.

Otras aplicaciones incluyen:

• Arquitectura: Edificios como la Catedral de Brasilia o la Torre de Televisión de Cantón en China utilizan estructuras hiperboloides por su impacto visual y su solidez.
• Ingeniería Mecánica: Existen los "engranajes hiperboloides", que permiten transmitir potencia entre dos ejes que no son paralelos y no se cruzan, algo imposible con engranajes convencionales.

Tabla Comparativa: Una Hoja vs. Dos Hojas

El hiperboloide de una hoja tiene un pariente cercano: el hiperboloide de dos hojas. Aunque sus nombres son similares, son visual y matemáticamente distintos. Aquí una tabla para diferenciarlos:

Preguntas Frecuentes (FAQ)

¿Qué representa cada letra en la ecuación del hiperboloide?

Las variables x, y, z son las coordenadas espaciales. Las constantes a, b, y c son los semiejes que definen la escala de la superficie a lo largo de cada eje coordenado. Modificarlas estira o encoge la figura.

¿Por qué se le llama "de una hoja"?

Se le llama así porque la superficie es una única pieza continua, o "manto". A diferencia de su contraparte, el hiperboloide de dos hojas, que está compuesto por dos superficies separadas.

¿Se utiliza esta forma en el diseño de coches de carreras?

Si bien es poco probable encontrar un hiperboloide de una hoja perfecto en la carrocería de un F1, los principios que lo rigen son fundamentales. La idea de crear estructuras curvas, rígidas y ligeras a partir de elementos más simples (como las líneas rectas en una superficie reglada) es la base de la ingeniería de composites y el diseño estructural en el motorsport. Además, las formas hiperbólicas aparecen en el estudio de flujos de aire supersónicos, un campo relevante para la aerodinámica de alta velocidad.

En conclusión, el hiperboloide de una hoja es un ejemplo perfecto de cómo una ecuación matemática puede encapsular una forma de enorme complejidad y utilidad. Desde su elegante definición hasta su sorprendente construcción y sus imponentes aplicaciones, nos recuerda que las formas que impulsan nuestro mundo tecnológico a menudo tienen sus raíces en los conceptos más puros de la geometría.
