En el vertiginoso mundo de la Fórmula 1, cada milésima de segundo cuenta. Los aficionados vemos batallas épicas en la pista, adelantamientos al límite y paradas en boxes que desafían la física. Pero detrás de cada victoria, de cada coche que parece pegado al asfalto en las curvas más rápidas, hay un ejército de ingenieros y un arsenal de herramientas matemáticas que trabajan en silencio. Lejos de los focos y el glamour, ecuaciones y algoritmos son los verdaderos héroes anónimos. Una de estas herramientas, fundamental pero a menudo desconocida para el gran público, es la Regla de Simpson. Puede sonar como un concepto sacado de una clase de cálculo avanzado, pero su aplicación es crucial para entender cómo un equipo como Red Bull Racing o Ferrari logra extraer el máximo rendimiento de sus monoplazas.
¿Qué es la Regla de Simpson y por qué es vital en las carreras?
En esencia, la Regla de Simpson es un método de integración numérica. Dicho de una forma más sencilla, es una técnica increíblemente precisa para calcular el área que se encuentra debajo de una curva que no es recta. Mientras que en la escuela aprendemos a calcular el área de cuadrados y círculos, las formas en el automovilismo de competición son infinitamente más complejas. Piensa en la silueta de un alerón trasero, el perfil de un difusor o incluso el gráfico de velocidad de un coche a lo largo de una vuelta. Ninguna de estas formas puede ser definida por una fórmula geométrica simple.
Aquí es donde la Regla de Simpson brilla. Permite a los ingenieros dividir esa curva compleja en una serie de segmentos pequeños y pares. Luego, en lugar de aproximar cada segmento con una línea recta (como hace un método más simple, la Regla del Trapecio), utiliza una parábola para ajustarse mucho mejor a la forma real de la curva. Al sumar el área de todas estas pequeñas parábolas, el resultado final es una aproximación extraordinariamente cercana al valor real. ¿Y qué significa esa "área" en el mundo del motorsport? Significa datos críticos: puede representar la cantidad total de downforce generado por un alerón, la distancia exacta recorrida en una sección del circuito o la energía total recuperada por el sistema ERS en una frenada.
La Fórmula Desglosada: Entendiendo la Regla 1/3

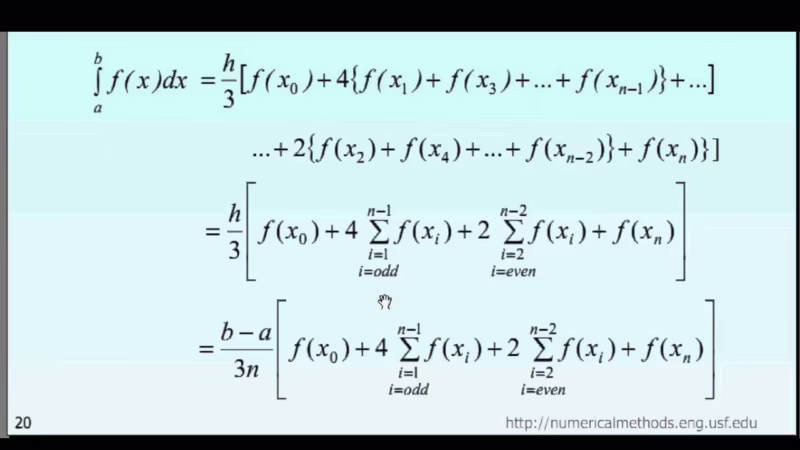

Aunque la matemática detrás puede parecer intimidante, el concepto es bastante lógico. La fórmula más común, conocida como la Regla de Simpson 1/3, se ve así:
∫ₐᵇ f(x) dx ≈ h/3 [y₀ + 4y₁ + 2y₂ + 4y₃ + ... + 2yₙ₋₂ + 4yₙ₋₁ + yₙ]
Desglosemos esto en términos más amigables para un fanático del motor:
- ∫ₐᵇ f(x) dx: Esta es la notación matemática para "la integral definida", que simplemente significa "el área total bajo la curva f(x) desde el punto 'a' hasta el punto 'b'".
- h: Representa el ancho de cada uno de los pequeños segmentos en los que hemos dividido nuestra curva. Se calcula dividiendo la longitud total del intervalo (b-a) por el número de segmentos (n). Para que la regla 1/3 funcione, 'n' debe ser un número par.
- y₀, y₁, y₂, ... yₙ: Son los valores o "alturas" de la curva en cada uno de los puntos que hemos medido. Por ejemplo, si medimos la presión aerodinámica en 10 puntos a lo largo de un alerón, estos serían nuestros valores 'y'.
- Los coeficientes (1, 4, 2, 4, ... 4, 1): Este es el corazón del método. La fórmula da más "peso" a los puntos impares (multiplicados por 4) que a los pares (multiplicados por 2), con los puntos de inicio y fin teniendo un peso de 1. Este patrón de ponderación es lo que permite que las parábolas se ajusten tan bien a la curva, dando una precisión superior.
Aplicaciones Prácticas en el Taller y la Pista
La teoría está muy bien, pero ¿dónde se aplica esto en la práctica para que un coche de F1, IndyCar o WEC sea más rápido? Las aplicaciones son vastas y fundamentales para el diseño y la operación de un coche de carreras moderno.
1. Diseño y Optimización Aerodinámica
La aerodinámica es, sin duda, el campo donde la Regla de Simpson y otros métodos numéricos son más influyentes. Los ingenieros necesitan cuantificar con precisión la carga aerodinámica (downforce) y la resistencia al avance (drag) que generan componentes como los alerones delanteros y traseros, el suelo del coche y los difusores. Las superficies de estos componentes son extremadamente complejas. Utilizando software de Diseño Asistido por Computadora (CAD) y Dinámica de Fluidos Computacional (CFD), los ingenieros simulan el flujo de aire sobre una superficie. Para calcular la fuerza total que el aire ejerce sobre esa superficie, el software debe integrar la distribución de presión a lo largo de toda el área. Este proceso de integración se basa en principios como la Regla de Simpson para sumar las fuerzas que actúan en miles de pequeños puntos y obtener un valor total preciso de downforce y drag.
2. Análisis de Telemetría y Rendimiento del Piloto
Cada vez que un coche está en la pista, genera gigabytes de datos de telemetría. Uno de los gráficos más comunes es el de velocidad vs. distancia o velocidad vs. tiempo. Si un ingeniero quiere saber la distancia exacta que un piloto recorrió entre dos puntos de una curva, no puede simplemente usar la fórmula de "velocidad por tiempo", porque la velocidad cambia constantemente. Lo que debe hacer es integrar la curva de velocidad a lo largo del tiempo. La Regla de Simpson permite a los sistemas de análisis de datos hacer esto con una precisión asombrosa, ayudando a comparar las trazadas de dos pilotos diferentes o a evaluar el rendimiento de una nueva configuración del coche.
3. Simulación de Carrera y Estrategia
Las herramientas de simulación son clave para definir la estrategia de carrera. Los equipos ejecutan miles de simulaciones antes de un Gran Premio para predecir el desgaste de los neumáticos, el consumo de combustible y el ritmo de carrera. El consumo de combustible, por ejemplo, no es constante. Varía según la posición del acelerador, el mapa motor y la carga aerodinámica. Para calcular el combustible total consumido en una vuelta, el software debe integrar la tasa de consumo de combustible (en kg/segundo) a lo largo del tiempo de la vuelta. Nuevamente, un método numérico como la Regla de Simpson es ideal para esta tarea, proporcionando una predicción fiable que puede ser la diferencia entre llegar al final de la carrera o quedarse sin combustible en la última vuelta.
| Característica | Regla del Trapecio | Regla de Simpson 1/3 |
|---|---|---|
| Método de Aproximación | Usa líneas rectas para conectar puntos, formando trapecios. | Usa arcos de parábola para conectar grupos de tres puntos. |
| Precisión | Buena, pero menos precisa en curvas pronunciadas. | Muy alta, se adapta mucho mejor a las formas curvas. |
| Complejidad | Más simple de calcular. | Ligeramente más compleja debido a los coeficientes 4 y 2. |
| Requisito de Intervalos ('n') | Cualquier número de intervalos. | Debe ser un número par. |
Errores Comunes: Las Trampas que los Ingenieros Deben Evitar
Aunque es una herramienta poderosa, su aplicación incorrecta puede llevar a resultados erróneos que podrían costar rendimiento en la pista. Los ingenieros deben ser meticulosos y evitar errores comunes:
- Usar un número impar de intervalos: La Regla de Simpson 1/3 se basa en agrupar los segmentos de dos en dos para formar parábolas. Si el número de segmentos es impar, la fórmula no se puede aplicar directamente. Los programas de software gestionan esto, pero es un principio fundamental que no se debe olvidar.
- Aplicarla a funciones discontinuas: La regla funciona mejor con curvas suaves y continuas. Si se intenta aplicar sobre un gráfico que tiene un salto brusco o una esquina afilada (por ejemplo, el dato de un sensor que falla momentáneamente), la aproximación parabólica no será precisa y el resultado puede ser poco fiable.
- Mezclar las reglas 1/3 y 3/8: Existe otra variante, la Regla de Simpson 3/8, que se aplica cuando el número de intervalos es un múltiplo de 3. Cada una tiene su caso de uso óptimo, y confundirlas en un cálculo complejo puede introducir errores significativos.
Preguntas Frecuentes (FAQ)
¿Los equipos de F1 calculan esto a mano?
No, por supuesto que no. Sería imposible y extremadamente lento. La Regla de Simpson, junto con muchos otros métodos numéricos más avanzados, está integrada en el núcleo del software de simulación (CFD, FEA) y de análisis de datos que utilizan los equipos. Los ingenieros no teclean la fórmula, pero entienden los principios para interpretar correctamente los resultados que el software les proporciona y para configurar las simulaciones de manera adecuada.
¿Solo se usa en la Fórmula 1?
Definitivamente no. Este principio matemático es fundamental en cualquier disciplina del automovilismo deportivo donde la ingeniería de precisión juega un papel clave. Desde los prototipos de Le Mans (WEC) y los coches de IndyCar hasta los bólidos del DTM y los Supercars australianos, cualquier equipo que invierta en aerodinámica y análisis de datos avanzados estará utilizando, de una forma u otra, los fundamentos de la integración numérica.
¿Es esta la única herramienta matemática que usan?
Es una de muchas. La Regla de Simpson es una herramienta clásica y fundamental dentro del campo de la integración numérica. Sin embargo, el arsenal de un ingeniero de motorsport moderno incluye cálculo diferencial, álgebra lineal, transformadas de Fourier (para análisis de vibraciones), estadística y algoritmos de machine learning. La Regla de Simpson es una pieza importante de un rompecabezas matemático mucho más grande que define el rendimiento en la élite del automovilismo.
La próxima vez que veas un coche de F1 tomar una curva como Eau Rouge en Spa-Francorchamps a más de 300 km/h, recuerda que su capacidad para mantenerse pegado al asfalto no es magia. Es el resultado de miles de horas de diseño, pruebas y cálculos. Es la ciencia en movimiento, donde una fórmula matemática como la Regla de Simpson se traduce directamente en velocidad, agarre y, en última instancia, en la diferencia entre la gloria y la derrota.
